BPD230A-400M - модуль балансного фотодетектора

BPD230A-400M - серия балансных фотодетекторов с пространственным вводом излучения (free-space).

Материал Si.
Диапазон длин волн 320 - 1000 нм.
Полоса пропускания 400 МГц.
CMMR >25 дБ.

Узнать цену

Задать вопрос

Модуль балансного фотодетектора BPD230A-400M состоит из двух фотодиодов и трансимпедансного усилителя с низким уровнем шума. Два фотодиода согласованы для достижения превосходного коэффициента подавления синфазного сигнала. Детектор дифференцирует два полученных сигнала, что обеспечивает высокую чувствительность и позволяет обнаруживать даже небольшие изменения эффективного сигнала. Детекторы серии BPD230A-400M используют пространственный ввод излучения и подходят для когерентного детектирования в пространственных оптических трактах.

Ключевые особенности:

Широкий диапазон длин волн от 320 до 1000 нм.
Компактный корпус.
Высокий коэффициент подавления синфазного сигнала (CMRR).
Free-space ввод излучения.

Параметр	Значение	Ед. измерения
Тип детектора	Si	-
Диапазон длин волн	320 - 1000	нм
Ввод излучения	Free-space	-
Чувствительность @760 нм	0,5	А/Вт
Диаметр активной области	0,4	мм
Коэффициент подавления синфазного сигнала	>25	дБ
Полоса пропускания	DC-400	МГц
Время нарастания	1	нс
Коэффициент усиления	10	кВ/А
Оптическая мощность насыщения	800	мкВт
Напряжение шума	3,5	мВ
Эквивалентная мощность шума	84	пВт/√Гц
Максимальная выходная амплитуда	±2,0	В
Выходное сопротивление	50	Ом
Напряжение питания (DC)	12	В
Потребляемый ток	<200	мА
Выходной интерфейс	SMA (female)	-
Тип связи	DC	-
Рабочая температура	-20 - +65	℃
Температура хранения	-40 - +85	℃

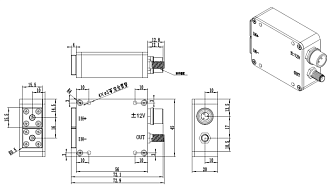

Габариты	56x45x20	мм
