BPD230C-150M - модуль балансного фотодетектора

BPD230C-150M - серия балансных фотодетекторов с пространственным вводом излучения (free-space).

Материал InGaAs.
Диапазон длин волн 1000 - 1700 нм.
Полоса пропускания 150 МГц.
CMMR >25 дБ.

Узнать цену

Задать вопрос

Модуль балансного фотодетектора BPD230C-150M состоит из двух фотодиодов и трансимпедансного усилителя с низким уровнем шума. Два фотодиода согласованы для достижения превосходного коэффициента подавления синфазного сигнала. Детектор дифференцирует два полученных сигнала, что обеспечивает высокую чувствительность и позволяет обнаруживать даже небольшие изменения эффективного сигнала. Детекторы серии BPD230C-150M используют пространственный ввод излучения и подходят для когерентного детектирования в пространственных оптических трактах.

Ключевые особенности:

Широкий диапазон длин волн от 1000 до 1700 нм.
Компактный корпус.
Высокий коэффициент подавления синфазного сигнала (CMRR).
Free-space ввод излучения.

Параметр	Значение	Ед. измерения
Тип детектора	InGaAs	-
Диапазон длин волн	1000 - 1700	нм
Ввод излучения	Free-space	-
Чувствительность @1550 нм	0,9	А/Вт
Диаметр активной области	0,2	мм
Коэффициент подавления синфазного сигнала	>25	дБ
Полоса пропускания	DC-150	МГц
Время нарастания	2,2	нс
Коэффициент усиления	30	кВ/А
Оптическая мощность насыщения	148	мкВт
Напряжение шума	4	мВ
Эквивалентная мощность шума	30,5	пВт/√Гц
Максимальная выходная амплитуда	±2,0	В
Выходное сопротивление	50	Ом
Напряжение питания (DC)	12	В
Потребляемый ток	<200	мА
Выходной интерфейс	SMA (female)	-
Тип связи	DC	-
Рабочая температура	-20 - +65	℃
Температура хранения	-40 - +85	℃

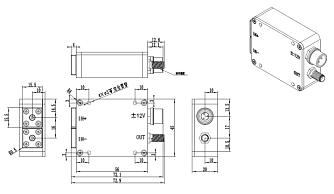

Габариты	56x45x20	мм
