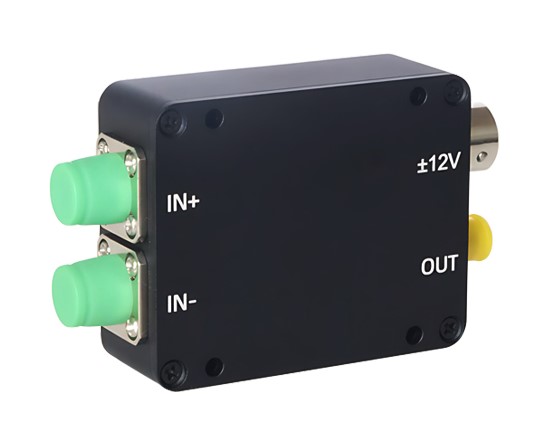

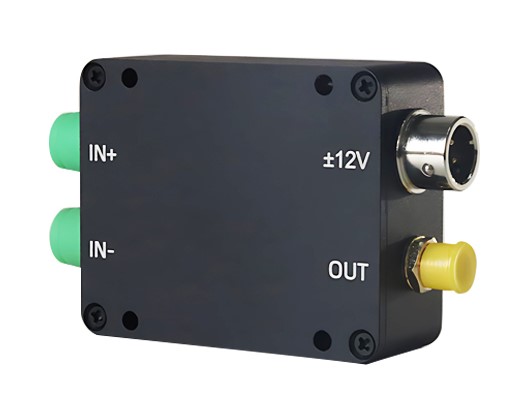

BPD465C-10M - модуль балансного фотодетектора
BPD465C-10M - серия балансных фотодетекторов с волоконным вводом излучения и SMA-выходом.
- Материал InGaAs.
- Диапазон длин волн 1000 - 1700 нм.
- Полоса пропускания 10 МГц.
- CMRR >25 дБ.
Модуль балансного фотодетектора BPD465C-10M состоит из двух фотодиодов и трансимпедансного усилителя с низким уровнем шума. Два фотодиода согласованы для достижения превосходного коэффициента подавления синфазного сигнала. Детектор дифференцирует два полученных сигнала, что обеспечивает высокую чувствительность и позволяет обнаруживать даже небольшие изменения эффективного сигнала.
Ключевые особенности:- Широкий диапазон длин волн от 1000 до 1700 нм.
- Компактный корпус.
- Высокий коэффициент подавления синфазного сигнала (CMRR).
- Выходной разъем SMA.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип детектора | InGaAs | - |
|
Диапазон длин волн |
1000 - 1700 | нм |
| Оптический интерфейс | FC | - |
| Чувствительность @1550 нм | 0,9 | А/Вт |
|
Коэффициент подавления синфазного сигнала |
>25 | дБ |
| Полоса пропускания | DC-10 | МГц |
| Время нарастания | 36 | нс |
| Коэффициент усиления | 1 | МВ/А |
| Оптическая мощность насыщения | 4,4 | мкВт |
| Напряжение шума | 9 | мВ |
|
Эквивалентная мощность шума |
2,6 |
пВт/√Гц |
| Максимальная амплитуда выходного сигнала |
±2,0 |
В |
|
Рабочее напряжение |
±12 |
В |
|
Рабочий ток |
<200 |
мА |
|
Выходное сопротивление |
50 |
Ом |
|
Тип связи |
DC |
- |
| Выходной интерфейс |
SMA (female) |
- |
|
Рабочая температура |
-20 - +65 |
°C |
| Температура хранения | -40 - +85 |
°C |
- Оптическая когерентная томография (OCT).
- Распределенные волоконно-оптические системы обнаружения (DAS).
- Обнаружение выбросов.
- Измерение оптической задержки.
BPD465 - модули балансных фотодетекторов 595.1(Kб)
