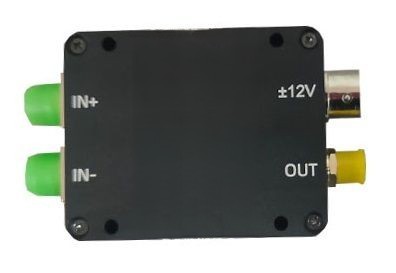

DAS-BPD-200M - модуль балансного фотодетектора
DAS-BPD-200M - серия балансных фотодетекторов для распределенных волоконно-оптических систем обнаружения (DAS).
- Материал InGaAs.
- Диапазон длин волн 1000 - 1700 нм.
- Полоса пропускания до 200 МГц.
- CMRR >20 дБ.
Модуль балансного фотодетектора DAS-BPD-200M состоит из двух фотодиодов и трансимпедансного усилителя с низким уровнем шума. Два фотодиода согласованы для достижения превосходного коэффициента подавления синфазного сигнала. Детектор дифференцирует два полученных сигнала, что обеспечивает высокую чувствительность и позволяет обнаруживать даже небольшие изменения эффективного сигнала. Детекторы разработаны специально для использования в DAS, что отлично подходит для применения в системах когерентного обнаружения.
Ключевые особенности:- Широкий диапазон длин волн от 1000 до 1700 нм.
- Компактный корпус.
- Высокий коэффициент подавления синфазного сигнала (CMRR).
- Выходной разъем SMA.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип детектора | InGaAs | - |
|
Диапазон длин волн |
1000 - 1700 | нм |
| Оптический интерфейс | FC | - |
| Чувствительность @1550 нм | 0,9 | А/Вт |
|
Коэффициент подавления синфазного сигнала |
>20 | дБ |
| Полоса пропускания | 0,03 - 200 | МГц |
| Время нарастания | 2 | нс |
| Коэффициент усиления | 50 | кВ/А |
|
Эквивалентная мощность шума |
2,6 |
пВт/√Гц |
| Максимальная амплитуда выходного сигнала |
±1,0 |
В |
|
Рабочее напряжение |
±12 |
В |
|
Рабочий ток |
<200 |
мА |
|
Выходное сопротивление |
50 |
Ом |
|
Тип связи |
AC |
- |
| Выходной интерфейс |
SMA (female) |
- |
|
Рабочая температура |
-20 - +65 |
°C |
| Температура хранения | -40 - +85 |
°C |
- Оптическая когерентная томография (OCT).
- Распределенные волоконно-оптические системы обнаружения (DAS).
- Обнаружение выбросов.
- Измерение оптической задержки.
