LSM-DET-BHS-W1-250M - модуль балансного фотодетектора
LSM-DET-BHS-W1-250M - серия балансных фотодетекторов.
- Материал Si.
- Диапазон длин волн 400 - 1100 нм.
- Полоса пропускания 250 МГц.
- Усиление преобразования 0,9*102 В/А.

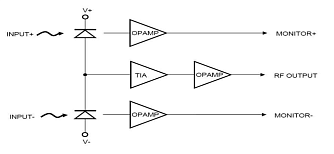

Модули балансных фотодетекторов серии LSM-DET-BHS-W1-250M представляют собой систему из двух фотодиодов, согласованных друг с другом для достижения максимального коэффициента отклонения синфазного сигнала, и трансимпедансного усилителя со сверхнизким уровнем шума, который позволяет эффективно снизить шумы и искажения электрического сигнала. Детекторы оснащены тремя разъемами SMA-K для контроля ВЧ-терминала на трансимпедансном усилителе и отклика двух индивидуальных фотодиодов (MR+/MR-). Этот тип детектора подходит для использования в таких областях, как спектроскопия, детектирование газов, измерение оптической задержки, оптическая когерентная томография и тестирование волоконно-оптических датчиков.
Ключевые особенности:
- Высокий коэффициент усиления.
- Низкий уровень шума.
- Низкое смещение постоянного тока.
- Высокая чувствительность.
- Светодиодный индикатор состояния.
- Простое электрическое подключение.
- Поддерживает настольный оптический монтаж.
- Возможность изготовления по индивидуальному заказу.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Материал | Si | - |
|
Диапазон длин волн |
400 - 1100 | нм |
| Чувствительность @1550 нм | 0,5 | А/Вт |
| Диаметр фоточувствительной поверхности | 500 | мкм |
| Оптический интерфейс | FC | - |
| Полоса пропускания | 250 | МГц |
| Усиление преобразования |
0,9*102 |
В/А |
| Мощность насыщения | 3 | дБм |
| Коэффициент отклонения синфазного сигнала |
>20 |
дБ |
| Линейный участок | 22 | дБ |
| Эквивалентная мощность шума | 6 | пВт/√Гц |
|
Шум оптического смещения |
±1,5 | мВ |
| Напряжение питания |
12 |
В |
| Потребляемый ток | 200 | мА |
| Электрический интерфейс |
YC-8 (female) |
- |
| Выходной оптический разъём |
SMA-K-50 |
- |
| Тип выходного сигнала | РЧ | - |
| Рабочая температура | 0 - +50 | ℃ |
| Температура хранения | -20 - +70 | ℃ |
|
Рабочая относительная влажность |
5 - 90 | % |

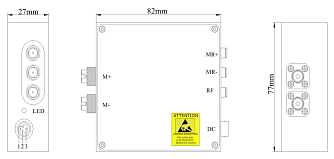

| Габариты | 82 x 77 x 27 | мм |
- Спектроскопия.
- Гетеродинное обнаружение.
- Детектирование газов.
- Измерение оптической задержки.
- Распределенное акустическое/вибрационное зондирование.
- Оптическая когерентная томография.
