MBD-xx-A - модули балансных фотодетекторов

MBD-xx-A - серия высокоскоростных и малошумящих модулей балансных фотодетекторов.

Тип детектора: InGaAs.
Длины волн: 800-1700 нм.
Пропускная способность: 100 МГц - 2,5 ГГц.

Производитель: LD-PD

Узнать цену

Задать вопрос

MBD-xx-A - серия высокоскоростных и малошумящих модулей балансных фотодетекторов, состоящих из двух согласованных сверхмалошумящих фотодиодов, широкополосного трансимпедансного усилителя и источника питания со сверхнизким уровнем шума. Благодаря высокому коэффициенту усиления, высокой чувствительности, широкой полосе пропускания, низкому уровню шума и высокому коэффициенту ослабления синфазного сигнала, модули серии MBD-xx-A могут эффективно подавлять синфазный шум и улучшать отношение сигнал/шум в системе.

Особенности:

Низкий уровень шума.
Широкая полоса пропускания.
Высокий коэффициент усиления.
Компактные габариты.
Встроенный малошумящий источник питания.

Параметр	Значение						Ед.измерения
Модель	MBD-100M-A	MBD-200M-A	MBD-300M-A	MBD-400M-A	MBD-500M-A	MBD-800M-A
Тип детектора	InGaAs						-
Диапазон длин волн	800 - 1700						нм
Полоса пропускания	100	200	300	400	500	800	МГц
Отклик детектора (1550 нм)	0,95						А/Вт
Трансимпедансное усиление	30	30	30	10	5	30	кВ/А
Входная оптическая мощность насыщения	140	140	140	420	840	140	мкВт
NEP	5	5	5	7	7	9	пВт/√Гц
Коэффициент отклонения синфазного сигнала (CMRR)	>30						дБ
Выходной импеданс	50						Ом
Выходной разъем	DC/AC	DC/AC	DC/AC	DC/AC	DC	AC	-
Напряжение	5					12	В
Максимальный ток	0,3						A
Оптический входной разъем	FC/APC или пространственный ввод						-
РЧ разъем	SMA						-

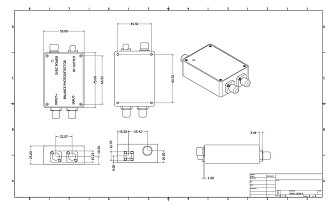

Размеры	62×47×25					75×55×25	мм

Параметр	Значение				Ед.измерения
Модель	MBD-1G-A	MBD-1.5G-A	MBD-2G-A	MBD-2.5G-A
Тип детектора	InGaAs				-
Диапазон длин волн	800 - 1700				нм
Полоса пропускания	1	1,5	2	2,5	ГГц
Отклик детектора (1550 нм)	0,95				А/Вт
Трансимпедансное усиление	30		15		кВ/А
Входная оптическая мощность насыщения	140		280		мкВт
NEP	9				пВт/√Гц
Коэффициент отклонения синфазного сигнала (CMRR)	>30				дБ
Выходной импеданс	50				Ом
Выходной разъем	AC	AC	AC	DC	-
Напряжение	5				В
Максимальный ток	0,3				A
Оптический входной разъем	FC/APC или пространственный ввод				-
РЧ разъем	SMA				-
Размеры	75×55×25				мм

Оптоволоконное зондирование.
Доплеровские ветровые лидары.
Оптическая когерентная томография.
Лазерная дальнометрия.
Спектрометрия.

MBD-xx-A - модули балансных фотодетекторов 1284.38(Kб)

Модель	Описание
MBD-100M-A	Модуль балансного фотодетектора InGaAs. Длины волн: 800-1700 нм. Пропускная способность: 100 МГц.
MBD-200M-A	Модуль балансного фотодетектора InGaAs. Длины волн: 800-1700 нм. Пропускная способность: 200 МГц.
MBD-300M-A	Модуль балансного фотодетектора InGaAs. Длины волн: 800-1700 нм. Пропускная способность: 300 МГц.
MBD-400M-A	Модуль балансного фотодетектора InGaAs. Длины волн: 800-1700 нм. Пропускная способность: 400 МГц.
MBD-500M-A	Модуль балансного фотодетектора InGaAs. Длины волн: 800-1700 нм. Пропускная способность: 500 МГц.
MBD-800M-A	Модуль балансного фотодетектора InGaAs. Длины волн: 800-1700 нм. Пропускная способность: 800 МГц.
MBD-1G-A	Модуль балансного фотодетектора InGaAs. Длины волн: 800-1700 нм. Пропускная способность: 1 ГГц.
MBD-1.5G-A	Модуль балансного фотодетектора InGaAs. Длины волн: 800-1700 нм. Пропускная способность: 1,5 ГГц.
MBD-2G-A	Модуль балансного фотодетектора InGaAs. Длины волн: 800-1700 нм. Пропускная способность: 2 ГГц.
MBD-2.5G-A	Модуль балансного фотодетектора InGaAs. Длины волн: 800-1700 нм. Пропускная способность: 2,5 ГГц.
