MBD-xx-B - модули балансных фотодетекторов

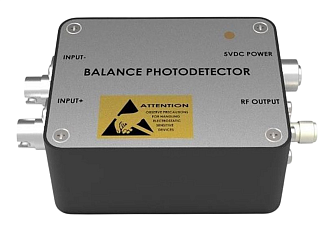

MBD-xx-B - серия высокоскоростных и малошумящих модулей балансных фотодетекторов.

Тип детектора: Si.
Длины волн: 400-1100 нм.
Пропускная способность: 100 МГц - 2 ГГц.

Производитель: LD-PD

Узнать цену

Задать вопрос

MBD-xx-B - серия высокоскоростных и малошумящих модулей балансных фотодетекторов, состоящие из двух согласованных сверхмалошумящих фотодиодов, широкополосного трансимпедансного усилителя и источника питания со сверхнизким уровнем шума. Высокий уровень усиления, высокая чувствительность, широкая полоса пропускания, низкий уровню шума и высокий коэффициент ослабления синфазного сигнала позволяют данным приборам эффективно подавлять синфазный шум и улучшать отношение сигнал/шум в системе.

Особенности:

Низкий уровень шума.
Широкая полоса пропускания.
Высокий коэффициент усиления.
Компактные габариты.
Встроенный малошумящий изолированный источник питания.

Параметр	Значение						Ед.измерения
Модель	MBD-100M-B	MBD-200M-B	MBD-300M-B	MBD-400M-B	MBD-1G-B	MBD-2G-B
Материал	Si						-
Диапазон длин волн	400-1100						нм
Полоса пропускания	100	200	300	400	1000	2000	МГц
Отклик детектора (1550 нм)	0,55						А/Вт
Трансимпедансное усиление	30	30	30	10	30	15	кВ/Вт
Входная оптическая мощность насыщения	240	240	240	725	240	480	мкВт
NEP	11	11	11	14	20	20	пВт/√Гц
Коэффициент отклонения синфазного сигнала (CMRR)	>30						дБ
Выходной импеданс	50						Ом
Выходной разъем	DC/AC	DC/AC	DC/AC	DC/AC	AC	AC	-
Напряжение	5	5	5	5	12	12	В
Максимальный ток	0,3						A
Входной разъем	FC/APC или пространственный ввод						-
РЧ разъем	SMA						-
Размеры	62×47×25						мм

Оптоволоконное зондирование.
Доплеровские ветровые лидары.
Оптическая когерентная томография.
Лазерная дальнометрия.
Спектрометрия.

MBD-xx-B - модули балансных фотодетекторов 420.95(Kб)

Модель	Описание
MBD-100M-B	Модуль балансного фотодетектора Si. Длины волн: 400-1100 нм. Пропускная способность: 100 МГц.
MBD-200M-B	Модуль балансного фотодетектора Si. Длины волн: 400-1100 нм. Пропускная способность: 200 МГц.
MBD-300M-B	Модуль балансного фотодетектора Si. Длины волн: 400-1100 нм. Пропускная способность: 300 МГц.
MBD-400M-B	Модуль балансного фотодетектора Si. Длины волн: 400-1100 нм. Пропускная способность: 400 МГц.
MBD-1G-B	Модуль балансного фотодетектора Si. Длины волн: 400-1100 нм. Пропускная способность: 1 ГГц.
MBD-2G-B	Модуль балансного фотодетектора Si. Длины волн: 400-1100 нм. Пропускная способность: 2 ГГц.
