PDB-M-TBPIN-LW - модуль балансного фотодетектора
PDB-M-TBPIN-LW - серия балансных фотодетекторов с регулировкой коэффициента усиления.
- Материал InGaAs.
- Диапазон длин волн 1100 - 1700 нм.
- Полоса пропускания 0,1 - 150 МГц.
- Усиление преобразования 0,6*103 - 0,6*107 В/А.

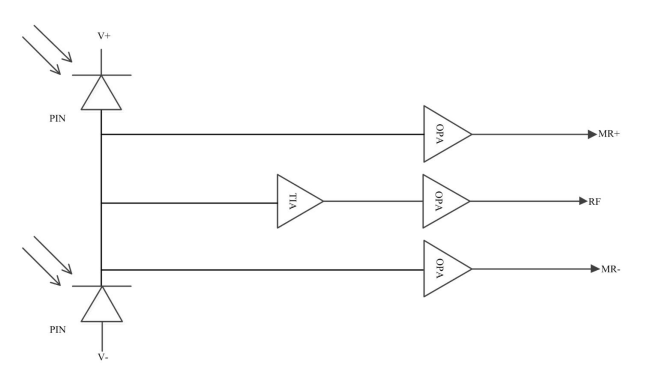

Модули балансных фотодетекторов серии PDB-M-TBPIN-LW представляют собой систему из двух фотодиодов, согласованных друг с другом для достижения максимального коэффициента отклонения синфазного сигнала, и трансимпедансного усилителя со сверхнизким уровнем шума, который позволяет эффективно снизить шумы и искажения электрического сигнала. У детекторов имеется функция регулировки коэффициента усиления в заданном диапазоне для достижения желаемой полосы пропускания. Устройства оснащены тремя разъемами SMA-K для контроля ВЧ-терминала на трансимпедансном усилителе и отклика двух индивидуальных фотодиодов (MR+/MR-). Этот тип детектора подходит для использования в таких областях, как спектроскопия, детектирование газов, измерение оптической задержки, оптическая когерентная томография и тестирование волоконно-оптических датчиков.
Ключевые особенности:- Высокий коэффициент усиления.
- Низкий уровень шума.
- Регулируемое усиление.
- Низкое смещение постоянного тока.
- Высокая чувствительность.
- Светодиодный индикатор состояния.
- Простое электрическое подключение.
- Поддерживает настольный оптический монтаж.
- Возможность изготовления по индивидуальному заказу.
| Параметр | Значение | Ед. измерения | ||||
|---|---|---|---|---|---|---|
|
Материал
|
InGaAs |
- | ||||
|
Диапазон длин волн
|
1100 – 1700 | Нм | ||||
|
Чувствительность @ 1550 нм
|
0,9 | А/Вт | ||||
|
Диаметр светочувствительной поверхности
|
300 | мкм | ||||
|
Коэффициент отклонения синфазного сигнала
|
>25 | дБ | ||||
|
Оптический интерфейс
|
FC | - | ||||
|
Выходной сигнал RF (50Ω)
|
||||||
|
Полоса пропускания (-3дБ)
|
150 | 50 | 5 | 0,3 | 0,1 | МГц |
|
Усиление преобразования
|
0,6*103 | 0,6*104 | 0,6*105 | 0,6*106 | 0,6*107 | В/А |
|
Эквивалентная мощность шума
|
90 | 22 | 3,2 | 4,1 | 1,6 | пВт/√Гц |
|
Мощность насыщения
|
7 | -3 | -13 | -23 | -33 | дБм |
|
Среднеквадратичный шум
|
0,6 | 1,2 | 1,2 | 1,2 | 2,7 | мВ |
|
Линейный участок
|
22 | 22 | 22 | 22 | 22 | дБ |
|
Выходное напряжение
|
±3 | ±4,5 | В | |||
|
Выходной сигнал MR (1МΩ)
|
||||||
|
Усиление преобразования
|
1,0*104 | В/А | ||||
|
Мощность насыщения
|
0 | дБм | ||||
|
Линейный участок
|
30 | дБ | ||||
|
Среднеквадратичный шум
|
0,6 | мВ | ||||
|
Выходное напряжение
|
±10 | В | ||||
|
Напряжение питания (DC)
|
±12 | В | ||||
|
Потребляемый ток
|
200 | мА | ||||
|
Интерфейс питания
|
YC-8 (female) | - | ||||
|
Интерфейс оптического выхода
|
SMA-K-50 | - | ||||
|
Рабочая температура
|
0 - +50 | °C | ||||
|
Температура хранения
|
-20 - +70 | °C | ||||
|
Рабочая относительная влажность
|
5 - 90 | % | ||||

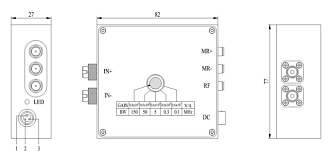

| Габариты | 82×77×27 | мм | ||||
- Спектроскопия.
- Гетеродинное обнаружение.
- Детектирование газов.
- Измерение оптической задержки.
- Распределенное акустическое/вибрационное зондирование.
- Оптическая когерентная томография.
