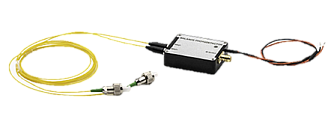

XPD-XX-A - миниатюрные модули балансных фотодетекторов
XPD-XX-A - серия миниатюрных модулей балансных фотодетекторов.
- Тип детектора: InGaAs.
- Длины волн: 800-1700 нм.
- Пропускная способность: 100 МГц - 2 ГГц.
Производитель: LD-PD
Миниатюрный модуль балансного детектора InGaAs объединяет два согласованных аналоговых PIN-детектора со сверхнизким уровнем шума и малошумящий широкополосный трансимпедансный усилитель. Он позволяет эффективно подавлять синфазные помехи и улучшить отношение сигнал/шум (SNR) системы. Детектор отличается компактными размерами и малым весом, что делает его особенно подходящим для интеграции в печатные платы.
Особенности:
- Низкий уровень шума.
- Широкая полоса пропускания.
- Высокий коэффициент усиления.
- Компактные габариты.
| Параметр | Значение | Ед. изм. | ||||||
|---|---|---|---|---|---|---|---|---|
| Модель | XBD-100M | XBD-200M | XBD-300M | XBD-400M | XBD-500M | XBD-1G | XBD-2G | |
| Тип детектора | InGaAs | |||||||
| Длина волны | 800-1700 | нм | ||||||
| Полоса пропускания | 100МГц | 200МГц | 300МГц | 400МГц | 500МГц | 1ГГц | 2ГГц | |
| Чувствительность детектора @ 1550 | 0,95 | А/Вт | ||||||
| Усиление преобразования | 30 | 30 | 30 | 10 | 5 | 30 | 15 | кВ/А |
| Коэффициент отклонения синфазного сигнала | >30 | дБ | ||||||
|
Оптическая мощность насыщения |
130 | 130 | 130 | 390 | 780 | 130 | 260 | мкВт |
| Эквивалентная мощность шума | 5 | 5 | 5 | 7 | 7 | 9 | 9 | пВт/√Гц |
| Выходной импеданс | 50 | Ом | ||||||
| Выходная связь | DC/AC | DC/AC | DC/AC | DC/AC | DC/AC | AC | AC | |
| Напряжение | ±5 | ±5 | ±5 | ±5 | ±5 | ±10 | ±10 | В |
| Максимальный ток | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,15 | 0,15 | А |
| Оптический входной разъем | FC/APC пигтейл (SM\PM\Hi1060 по запросу) | |||||||

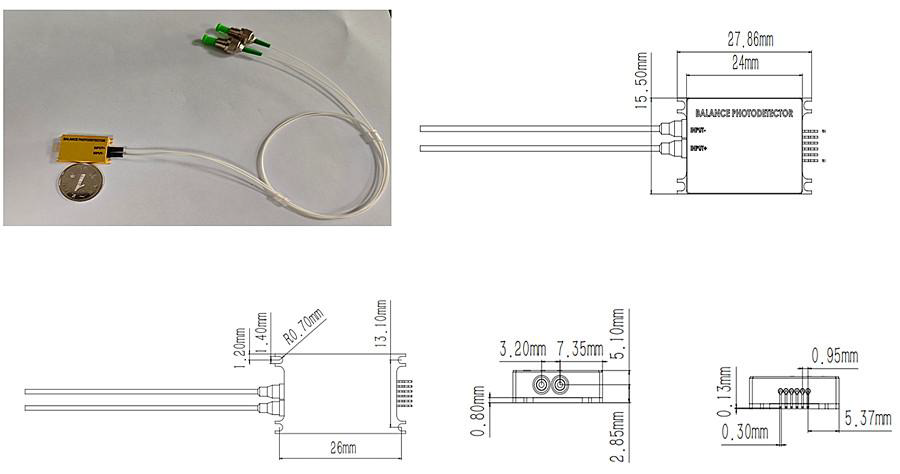

| Размеры | 15,5×24×5,1 | мм | ||||||
- Распределенное оптоволоконное зондирование.
- Лазерный ветровой лидар.
- Оптическая когерентная томография (ОКТ).
- Спектральные измерения.
- Обнаружение оптических импульсов наносекундной длительности.
