DET40A-100M - модуль фотодетектора со смещением
- Тип детектора: Si.
- Широкий диапазон длин волн: от 320 до 1000 нм.
- Полоса пропускания: 100 MГц.
- Время нарастания: до 3,5 нс.
- Пространственный ввод излучения.

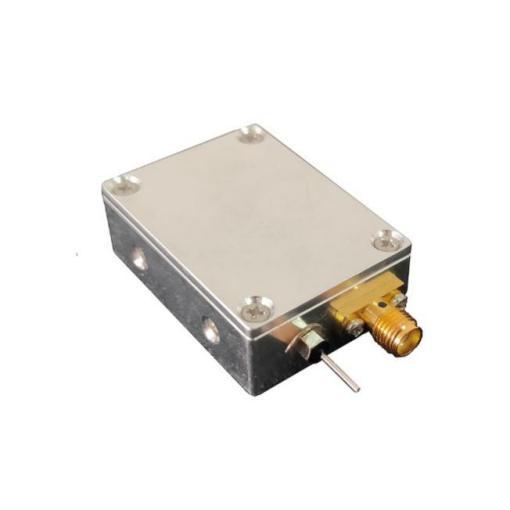

Модули фотодетекторов со смещением DET40A-100M - это высокоскоростные устройства с широкой полосой пропускания, предназначенные для систем с пространственным вводом излучения (free-space). Устройства состоят из печатной платы, детектора и РЧ-разъема в компактном алюминиевом корпусе. Детекторы оснащены выходным интерфейсом SMA для максимизации частотной характеристики и достижения широкой полосы пропускания.
Особенности:- Время нарастания до 3,5 нс.
- Блок питания 12 В.
- Совместимость с 30 мм-каркасными системами.
- Возможность подключения по оптоволокну с помощью оптоволоконных адаптеров.
- Монтажные отверстия М6.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Материал | Si | - |
| Диапазон длин волн | 320 - 1000 | нм |
| Диаметр активной области | 1,2 | мм |

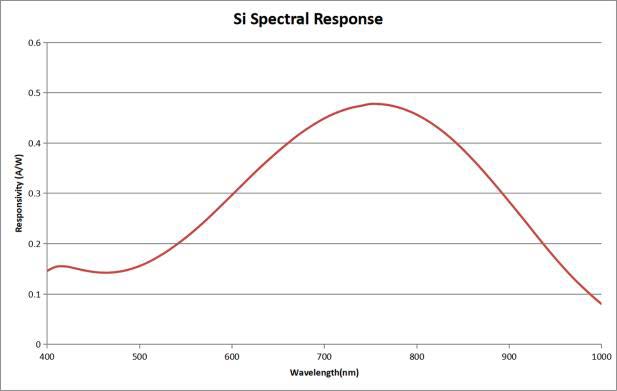

| Чувствительность @920нм | 0,64 | А/Вт |
| Полоса пропускания | DC-100 | МГц |
| Время нарастания сигнала | 3,5 | нс |
| Оптическая мощность насыщения | 15 | мВт |
| Напряжение смещения | 10 | В |
| Выходное сопротивление | 50 | Ом |
| Тип соединения | DC | - |
| Выходной интерфейс | SMA (female) | - |
| Рабочий диапазон температур | -20 - +65 | ℃ |
| Температура хранения | -40 - +85 | ℃ |
| Габариты | 41x30x14 | мм |
- Мониторинг непрерывных или быстрых импульсных лазеров.
- Детектирование импульсного светового излучения.
- Беспроводная и видимая оптическая связь.
- Квантовая связь.
DET40 - модули фотодетекторов со смещением 399.25(Kб)
