PDA-M-InGaAs - PIN фотодетектор
PDA-M-InGaAs - серия InGaAs PIN фотодетекторов.
- Диапазон длин волн 800 - 1700 нм.
- Полоса пропускания 2 - 140 МГц.
- Диаметр активной области 0,5 - 3 мм.
- Материал InGaAs.
Производитель: LD-PD
Фотодетекторы серии PDA-M-InGaAs используются для обнаружения оптических сигналов в диапазоне от 800 до 1700 нм. Исходный сигнал поступает на вход с поверхности фотодетектора и выводится в виде напряжения через коннектор BNC. Приборы данной серии подходят как для промышленного применения, так и для научных исследований. Их можно легко адаптировать к различным оптическим компонентам, таким как фильтры, аттенюаторы, линзы и т.д.
Особенности:
- Низкий уровень шума (менее 1 мВ).
- Превышение напряжения менее 2,5%.
- Стабильность усиления (погрешность усиления менее 1%).
- Смещение темнового тока менее 1 мВ.
|
Параметр |
Значение | Ед. измерения | |||||
|---|---|---|---|---|---|---|---|
|
Модель
|
PDA10A8B4G-NIR | PDA05A7B4G-NIR | PDA10A7B4G-NIR | PDA20A6B4G-NIR | PDA30A6B4G-NIR |
|
|
|

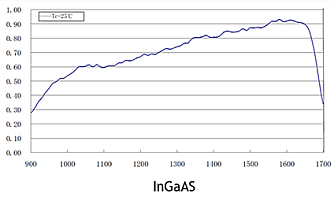

Диапазон длин волн
|
800 - 1700 |
800 - 1700 |
800 - 1700 |
800 - 1700 |
800 - 1700 |
нм | |
|

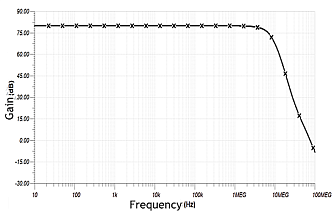

Полоса пропускания
|
140 | 25 | 12 | 5 | 2 |
МГц |
|
|
Время нарастания
|
2,5 | 14 | 29 | 70 | 175 | нс | |
|
Коэффициент усиления
|
Hi-Z
|
1x104 | 1,2x104 | 1x104 | 1x104 | 1x104 | В/А |
|
50Ω
|
5x103 | 6x103 | 5x103 | 5x105 |
5x103 |
||
|
Выходной шум (RMS)
|
760 мкВ | 1 мВ | 800 мкВ | 1,3 мВ | 800 мкВ | - | |
|
NEP
|
4,8x10-12 | 1,9x10-11 | 2,6x10-11 | 6,5x10-11 | 6,2x10-11 |
Вт/√Гц |
|
|
Диаметр активной области
|
1 | 0,5 | 1 | 2 | 3 | мм | |
|
Рабочая температура
|
10 - 50 |
10 - 50 |
10 - 50 |
10 - 50 |
10 - 50 | °C | |
|
Напряжение питания
|
±9 | ±9 | ±9 | ±9 | ±9 | В | |
- Диагностика дисплейных панелей.
- Стробоскопический анализ светодиодов.
- Измерение частоты мерцания и мощности света.
- Газовый анализ.
