CN-PD12A - модули PIN фотодетекторов с усилителем

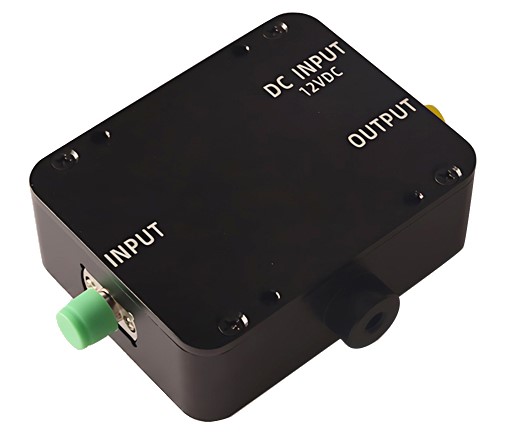

CN-PD12A - серия PIN фотодетекторов с усилителем.
- Тип детектора: Si.
- Диапазон длин волн: 400 - 1000 нм.
- Полоса пропускания: 1 - 50 МГц.
- Максимальный коэффициент усиления: до 0,9×106 В/Вт.
Модули серии CN-PD12A представляют собой PIN фотодетекторы с усилителем, разработанные для использования в оптических системах с волоконным вводом излучения. Устройства состоят из высокоэффективного Si PIN-фотодиода и трансимпедансного усилителя. Для ввода излучения детектор оснащен оптическим интерфейсом FC, а на выходе используется радиочастотный разъем SMA. Детекторы данной серии подходят для различных тестовых и измерительных приложений, включая быстрое обнаружение оптических сигналов.
Особенности:
- Широкий диапазон длин волн.
- Цельнометаллический корпус с высокой эффективностью экранирования.
- Коннектор SMA на выходе.
- Совместимость с SM и MM волокном.
- FC интерфейс для волоконного ввода излучения.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| Модель | CN-PD12A-1M | CN-PD12A-10M | CN-PD12A-50M | - |
| Тип детектора |
Si |
- | ||
|
Диапазон длин волн |
400 - 1000 | нм | ||
| Диаметр активной области | 200 | мкм | ||
| Чувствительность @850 нм | 0,5 | А/Вт | ||
| Полоса пропускания |
DC-1 |
DC-10 |
DC-50 |
МГц |
|
Время нарастания |
350 | 40 | 8 | нс |
| Коэффициент усиления |
0,9x106 |
1,2x105 |
5,6x103 |
В/Вт |
| Оптическая мощность насыщения | 3,2 (-24,9 дБм) | 39 (-14,1 дБм) |
540 (-2,68 дБм) |
мкВт |
|
Выходное напряжение смещения |
65 | 60 |
60 |
мВ |
| Напряжение шума | 14 | 12 | 10 | мВ |
| NEP | 0,13 | 3,2 | 3,2 | пВт/√Гц |
| Максимальная амплитуда выходного сигнала | 3,2 | В | ||
| Рабочее напряжение | 9 - 12 | В | ||
| Рабочий ток | <200 | мА | ||
|
Выходное сопротивление |
50 | Ом | ||
|
Тип связи |
DC | - | ||
| Выходной разъем | SMA female | - | ||
| Рабочая температура |
-20 - +65 |
°C |
||
| Температура хранения | -40 - +85 |
°C |
||
|

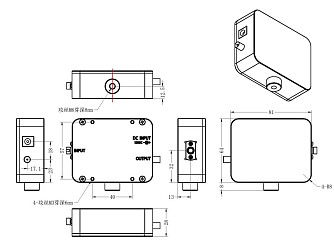

Габариты |
81x64x28 | мм | ||
- Обнаружение слабых сигналов.
- Обнаружение быстрых лазерных импульсов.
- Определение лазерных биений.
