CN-PD12C - модули PIN фотодетекторов с усилителем
CN-PD12C - серия PIN фотодетекторов с усилителем.
- Тип детектора: InGaAs.
- Диапазон длин волн: 1000 - 1700 нм.
- Полоса пропускания: 1 - 50 МГц.
- Максимальный коэффициент усиления: до 2×106 В/Вт.

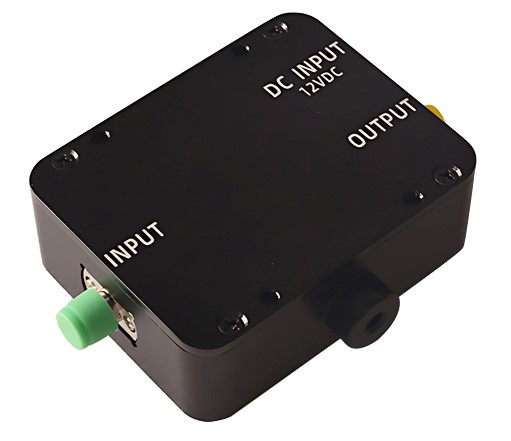

Модули серии CN-PD12С представляют собой PIN фотодетекторы с усилителем, разработанные для использования в оптических системах с волоконным вводом излучения. Устройства состоят из высокоэффективного InGaAs PIN-фотодиода и трансимпедансного усилителя. Для ввода излучения детектор оснащен оптическим интерфейсом FC, а на выходе используется радиочастотный разъем SMA. Детекторы данной серии подходят для различных тестовых и измерительных приложений, включая быстрое обнаружение оптических сигналов.
Особенности:
- Широкий диапазон длин волн.
- Цельнометаллический корпус с высокой эффективностью экранирования.
- Коннектор SMA на выходе.
- Совместимость с SM и MM волокном.
- FC интерфейс для волоконного ввода излучения.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| Модель | CN-PD12C-1M | CN-PD12C-10M | CN-PD12C-50M | - |
| Тип детектора |
InGaAs |
- | ||
|

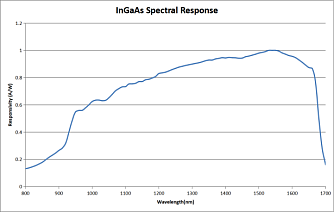

Диапазон длин волн |
1000 - 1700 | нм | ||
| Диаметр активной области | 70 | мкм | ||
| Чувствительность @1550 нм | 0,9 | А/Вт | ||
| Полоса пропускания |
DC-1 |
DC-10 |
DC-50 |
МГц |
|
Время нарастания |
350 | 40 | 8 | нс |
| Коэффициент усиления |
2,0x106 |
2,5x105 |
7,5x103 |
В/Вт |
| Оптическая мощность насыщения | 1,41 (-29,4 дБм) | 11,5 (-19,3 дБм) |
425 (-3,71 дБм) |
мкВт |
|
Выходное напряжение смещения |
65 | 60 |
60 |
мВ |
| Напряжение шума | 12 | 10 | 10 | мВ |
| NEP | 0,07 | 0,47 | 11,2 | пВт/√Гц |
| Максимальная амплитуда выходного сигнала | 3,2 | В | ||
| Рабочее напряжение | 9 - 12 | В | ||
| Рабочий ток | <200 | мА | ||
|
Выходное сопротивление |
50 | Ом | ||
|
Тип связи |
DC | - | ||
| Выходной разъем | SMA female | - | ||
| Рабочая температура |
-20 - +65 |
°C |
||
| Температура хранения | -40 - +85 |
°C |
||
|

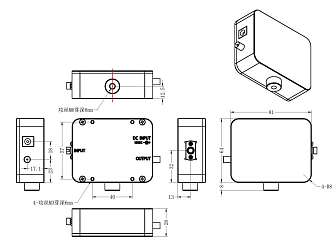

Габариты |
81x64x28 | мм | ||
- Обнаружение слабых сигналов.
- Обнаружение быстрых лазерных импульсов.
- Определение лазерных биений.
