FLD01 - модули PIN фотодетекторов с усилителем и встроенным АЦП
FLD01 - серия PIN фотодетекторов с усилителем, АЦП и микроконтроллером.
- Тип детектора: Si.
- Диапазон длин волн: 320 - 1100 нм.
- Полоса пропускания: 1 кГц.
- Максимальный коэффициент усиления: 0,96×109 В/Вт.

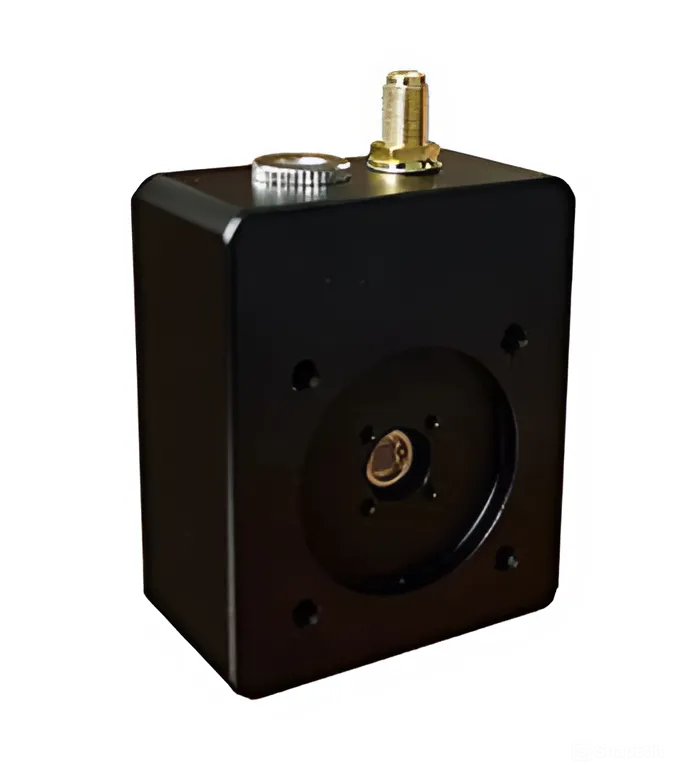

Устройства серии FLD01 представляют собой кремниевые PIN фотодетекторы, оснащенные мощным трансимпедансным усилителем, встроенными АЦП и микроконтроллером. Это позволяет преобразовывать обнаруженный оптический сигнал в цифровую форму и передавать его на компьютер через последовательный порт для анализа, отображения и других целей.
Особенности:
- Большой размер светочувствительной области.
- Аппаратная и программная фильтрация.
- Встроенные АЦП и микроконтроллер.

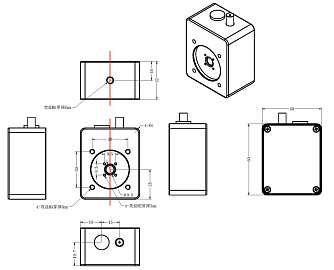

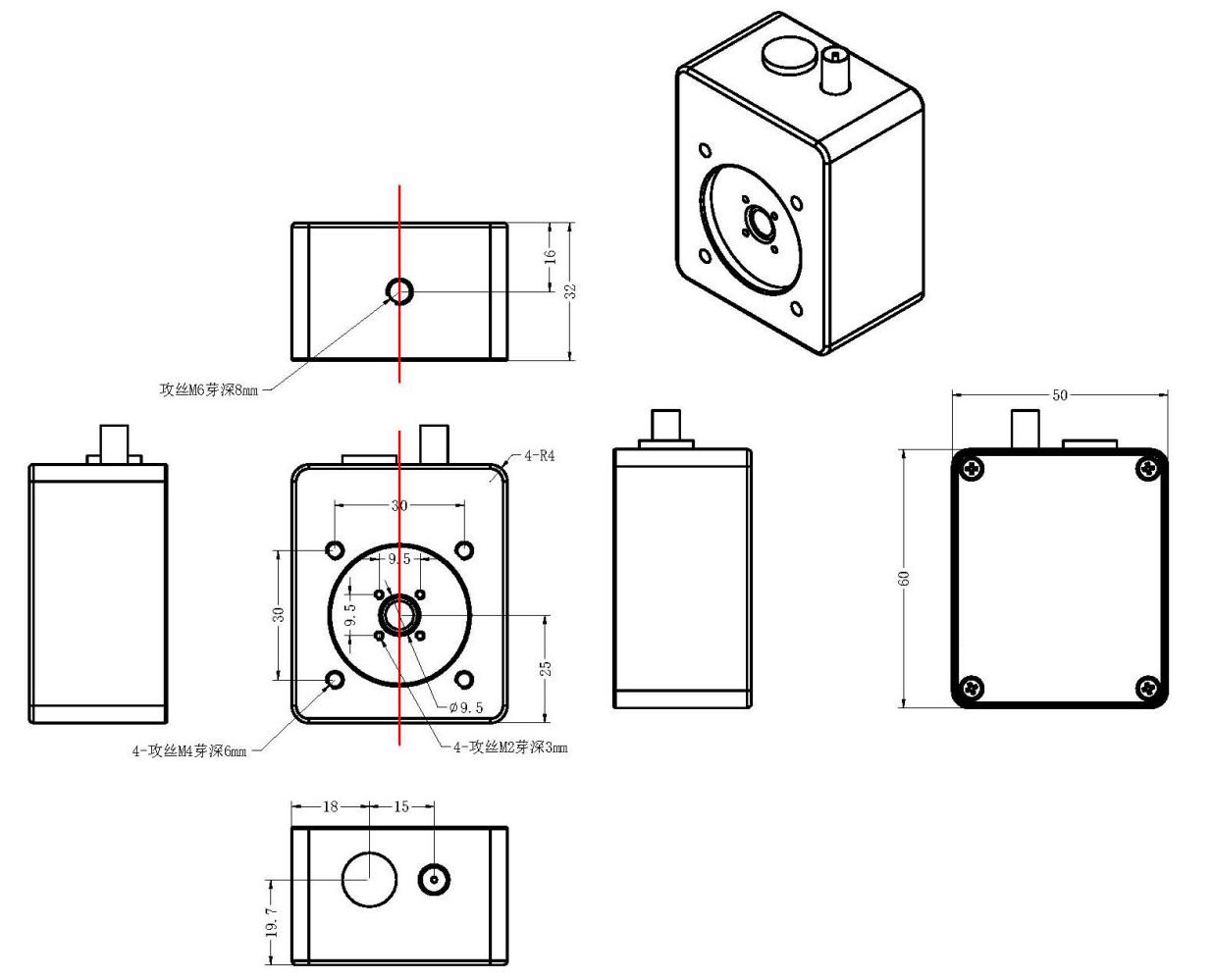

- Резьбовые отверстия M4 и М6 для установки и интеграции.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Модель | FLD01-1k | - | |
| Тип детектора |
Si |
- | |
|
Диапазон длин волн |
320 - 1100 | нм | |
| Размеры активной области |
2,4x2,4 |
мм | |
| Чувствительность @960 нм | 0,6 | А/Вт | |
| Полоса пропускания |
DC-1 |
кГц | |
|
Время нарастания |
350 |
мкс | |
| Коэффициент усиления |
0,96×109 |
В/Вт | |
| Оптическая мощность насыщения | 5,06 | нВт | |
| Интервал выборки |
40 - 1000 |
мс |
|
|
Разрядность АЦП |
12 |
бит | |
| Рабочее напряжение | 9 - 12 | В | |
| Рабочий ток | <200 | мА | |
|
Выходное сопротивление |
50 | Ом | |
| Рабочая температура |
-10 - +65 |
°C |
|
| Температура хранения | -40 - +85 |
°C |
|
- Обнаружение флуоресценции.
- Химический анализ.
- Детектирование биоаэрозолей.
- POCT - Point-of-Care Testing (анализ по месту лечения).
- Анализ белков.
