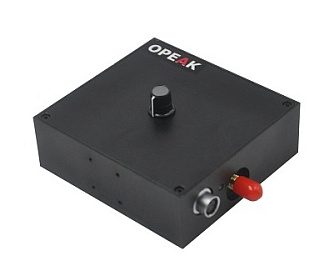

LSM-DET-SHS-W2-0M3 - модуль PIN фотодетектора с усилителем

LSM-DET-SHS-W2-0M3 - серия высокоскоростных PIN фотодетекторов с усилителем.

  • Материал InGaAs.
  • Длины волн 800 - 1700 нм.
  • Полоса пропускания 0,3 МГц.
  • Усиление преобразования 1,2*106 В/А.
Производитель:  OPEAK

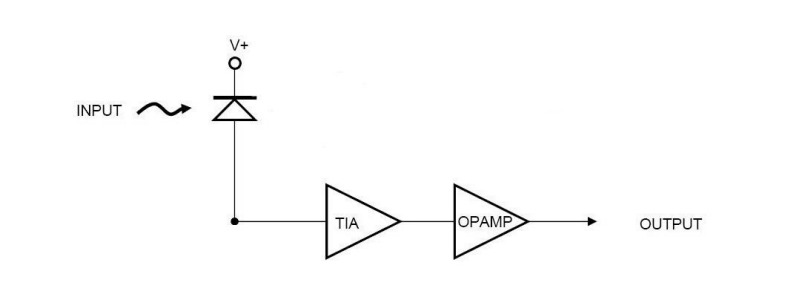

Модули PIN фотодетекторов серии LSM-DET-SHS-W2-0M3 представляют собой надежную конструкцию из быстродействующей схемы, высокочувствительного фотодиода и трансимпедансного усилителя со сверхнизким уровнем шума, что позволяет эффективно снизить шумы и искажения электрического сигнала. Детекторы этой серии обеспечивают множество вариантов усиления преобразования для удовлетворения различных потребностей пользователя. Устройства оснащены разъемом SMA-K для контроля отклика электрического сигнала на выходе трансимпедансного усилителя. Этот тип детекторов в основном используется в таких областях, как спектроскопия, детектирование газов, прием аналоговых оптических сигналов, обнаружение импульсного света и измерение чувствительности оптического волокна.

Ключевые особенности:
  • Высокий коэффициент усиления.
  • Низкий уровень шума.
  • Низкое смещение постоянного тока.
  • Высокая чувствительность.
  • Светодиодный индикатор состояния.
  • Простое электрическое подключение.
  • Поддержка настольного оптического монтажа.
  • Возможность изготовления по индивидуальному заказу.

Параметр Значение Ед. измерения
Материал InGaAs
-
Диапазон длин волн
800 - 1700 нм
Чувствительность @1550 нм 0,9 А/Вт
Диаметр фоточувствительной поверхности
300 мкм
Оптический интерфейс FC -
Полоса пропускания (-3дБ) 0,3 МГц
Усиление преобразования 1,2*106
В/А
Мощность насыщения -26 дБм
Линейный участок 22 дБ
Эквивалентная мощность шума 4,6 пВт/√Гц
Шум оптического смещения
±9 мВ
Напряжение питания  ±12
В
Потребляемый ток 200 мА
Электрический интерфейс YC-8 (female)
-
Выходной разъём
SMA-K-50
-
Рабочая температура 0 - +50
Температура хранения -20 - +70
Рабочая относительная влажность
5 - 90 %
Габариты 82 x 77 x 27 мм

  • Спектроскопия.
  • Детектирование газов.
  • Прием аналогового оптического сигнала.
  • Обнаружение импульсного света.
  • Измерение чувствительности оптического волокна.

Модель Описание
LSM-DET-SHS-W2-0M3 Модуль PIN фотодетектора с усилителем, InGaAs, 800 - 1700 нм, 0,3 МГц
