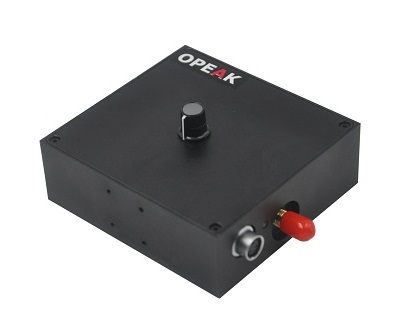

LSM-DET-SHS-W2-5M - модуль PIN фотодетектора с усилителем
LSM-DET-SHS-W2-5M - серия высокоскоростных PIN фотодетекторов с усилителем.
- Материал InGaAs.
- Диапазон длин волн 800 - 1700 нм.
- Полоса пропускания 5 МГц.
- Усиление преобразования 1,2*105 В/А.

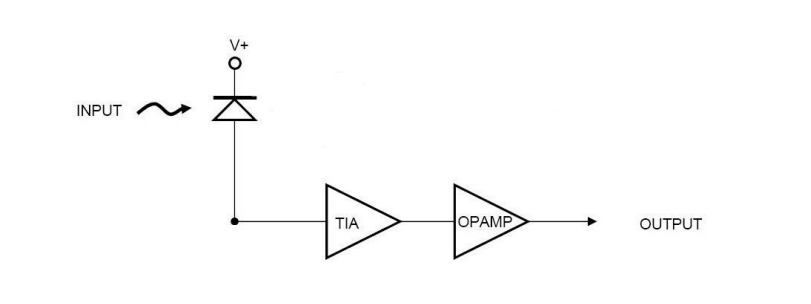

Модули PIN фотодетекторов серии LSM-DET-SHS-W2-5M представляют собой надежную конструкцию из быстродействующей схемы, высокочувствительного фотодиода и трансимпедансного усилителя со сверхнизким уровнем шума, что позволяет эффективно снизить шумы и искажения электрического сигнала. Детекторы этой серии обеспечивают множество вариантов усиления преобразования для удовлетворения различных потребностей пользователя. Устройства оснащены разъемом SMA-K для контроля отклика электрического сигнала на выходе трансимпедансного усилителя. Этот тип детекторов в основном используется в таких областях, как спектроскопия, детектирование газов, прием аналоговых оптических сигналов, обнаружение импульсного света и измерение чувствительности оптического волокна.
Ключевые особенности:- Высокий коэффициент усиления.
- Низкий уровень шума.
- Низкое смещение постоянного тока.
- Высокая чувствительность.
- Светодиодный индикатор состояния.
- Простое электрическое подключение.
- Поддержка настольного оптического монтажа.
- Возможность изготовления по индивидуальному заказу.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Материал |
InGaAs |
- |
|
Диапазон длин волн |
800 - 1700 | нм |
| Чувствительность @1550 нм | 0,9 | А/Вт |
|
Диаметр фоточувствительной поверхности |
300 | мкм |
|
Оптический интерфейс |
FC | - |
| Полоса пропускания (-3дБ) | 5 | МГц |
| Усиление преобразования |
1,2*105 |
В/А |
| Мощность насыщения | -16 | дБм |
| Линейный участок | 23 | дБ |
| Эквивалентная мощность шума | 8,8 | пВт/√Гц |
|
Шум оптического смещения |
±7 | мВ |
| Напряжение питания |
±12 |
В |
| Потребляемый ток | 200 | мА |
| Электрический интерфейс |
YC-8 (female) |
- |
|
Выходной разъём |
SMA-K-50 |
- |
| Рабочая температура | 0 - +50 | ℃ |
| Температура хранения | -20 - +70 | ℃ |
|
Рабочая относительная влажность |
5 - 90 | % |
| Габариты | 82 x 77 x 27 | мм |
- Спектроскопия.
- Детектирование газов.
- Прием аналогового оптического сигнала.
- Обнаружение импульсного света.
- Измерение чувствительности оптического волокна.
