PD12A-50M - модуль PIN фотодетектора с усилителем
PD12A-50M - серия PIN фотодетекторов с усилителем.
- Тип детектора: Si.

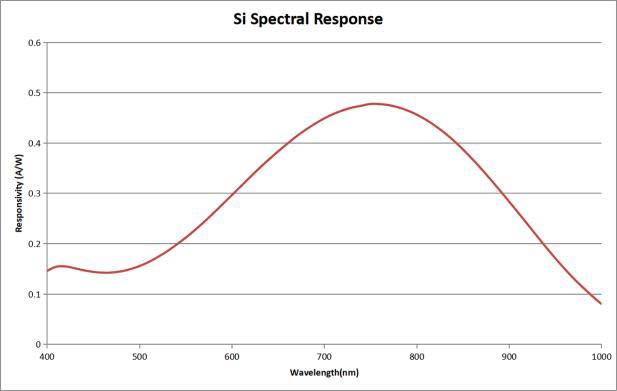

- Диапазон длин волн: 400 - 1000 нм.
- Полоса пропускания: 50 МГц.
- Максимальный коэффициент усиления: 2,7×104 В/Вт.

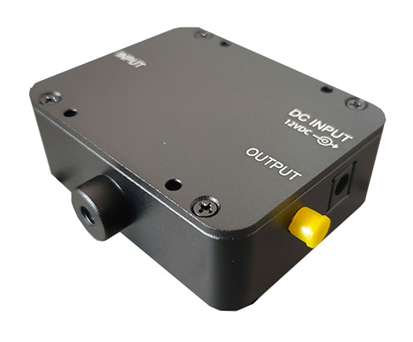

PD12A-50M представляет собой PIN фотодетектор с усилителем, разработанный для использования в оптических системах с волоконным вводом излучения. В состав устройства входит высокоэффективный Si PIN-фотодиод, трансимпедансный усилитель и высокочастотный разъем SMA. Для ввода излучения детектор оснащен оптическим интерфейсом FC. Детекторы данной серии подходят для различных тестовых и измерительных приложений, включая быстрое обнаружение оптических сигналов.
Особенности:
- Высокая стабильность и надежность в различных температурных условиях.
- Низкий уровень шума, высокий коэффициент усиления.
- Цельнометаллический корпус с высокой эффективностью экранирования.
- Резьбовые отверстия M6 для установки и интеграции.
- Совместимость с SM и MM волокном.
- FC интерфейс для волоконного ввода излучения.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип детектора |
Si |
- |
|
Диапазон длин волн |
400 - 1000 | нм |
| Чувствительность @850 нм | 0,5 | А/Вт |
| Диаметр активной области | 200 | мкм |
| Тип оптического разъема | FC | - |
| Полоса пропускания |
DC - 10 |
МГц |
|
Время нарастания |
8 | нс |
| Максимальный коэффициент усиления |
2,7×104 |
В/Вт |
| Оптическая мощность | 118 | мкВт |
| Напряжение шума |
18 |
мВ |
| NEP | 11,4 | пВт/√Гц |
| Максимальная выходная амплитуда | 3,2 | В |
| Напряжение питания (DC) | 9 - 12 | В |
| Потребляемый ток | <200 | мА |
| Выходной разъем | SMA | - |
|
Выходное сопротивление |
50 | Ом |
|
Тип связи |
DC | - |
| Рабочая температура |
-20 - +65 |
℃ |
| Температура хранения | -40 - +85 |
℃ |
|
Габариты |
81x64x28 | мм |
- Обнаружение слабых сигналов.
- Обнаружение быстрых лазерных импульсов.
- Определение лазерных биений.
