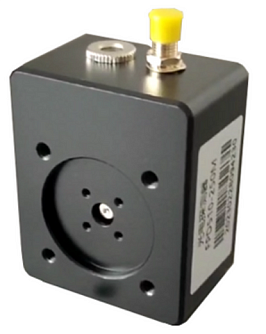

PD610C-200k - модуль PIN фотодетектора с усилителем
PD610C-200k - серия PIN фотодетекторов с усилителем.
- Тип детектора: InGaAs.
- Диапазон длин волн: 1000 - 1700 нм.
- Полоса пропускания: 0,2 МГц.
- Максимальный коэффициент усиления: 1,0×105 В/Вт.
PD610C-200k представляет собой PIN фотодетектор с усилителем, разработанный для использования в оптических системах с пространственным вводом излучения (free-space). В состав устройства входит высокоэффективный InGaAs PIN-фотодиод, трансимпедансный усилитель и высокочастотный разъем SMA. Детекторы данной серии подходят для различных тестовых и измерительных приложений, включая быстрое обнаружение оптических сигналов.
Особенности:
- Высокая стабильность и надежность в различных температурных условиях.
- Низкий уровень шума, высокий коэффициент усиления.
- Цельнометаллический корпус с высокой эффективностью экранирования.
- Резьбовые отверстия M4 и М6 для установки и интеграции.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип детектора | InGaAs | - |
|
Диапазон длин волн |
1000 - 1700 | нм |
| Размеры активной области | 2 х 2 | мм |
| Чувствительность@1550 нм | 0,9 | А/Вт |
| Тип оптического разъема | FC | - |
| Полоса пропускания |
DC - 0,05 |
МГц |
|
Время нарастания |
1,8 | мкс |
| Максимальный коэффициент усиления | 1,0×105 | В/Вт |
| Оптическая мощность | 50 |
мкВт |
| Напряжение смещения | 10 | мВ |
| Напряжение шума |
2 |
мВ |
| NEP | 2,4 | пВт/√Гц |
| Максимальная выходная амплитуда | 5,0 | В |
| Напряжение питания (DC) | 9 - 12 | В |
| Потребляемый ток | <200 | мА |
| Выходной разъем | SMA | - |
|
Выходное сопротивление |
50 | Ом |
| Рабочая температура |
-20 - +65 |
℃ |
| Температура хранения | -40 - +85 |
℃ |
|
Габариты |
60x50x32 | мм |
- Обнаружение слабых сигналов.
- Обнаружение лазерных импульсов.
- Анализаторы.
- Научные эксперименты.
