PD-A - модуль PIN фотодетектора с низким уровнем шума
PD-A - серия InGaAs фотодетекторных модулей.
- Диапазон длин волн 800 - 1700 нм.
- Полоса пропускания от 100 МГц до 5 ГГц.
- Аналоговый выход.
- Материал InGaAs.
- Низкий уровень шума.
Производитель: LD-PD
Фотодетекторы серии PD-A созданы на основе двух аналоговых согласованных фотодиодов, малошумящего широкополосного трансимпедансного усилителя и источника питания со сверхнизким уровнем шума. Благодаря высокому коэффициенту усиления, высокой чувствительности, широкой полосе пропускания, низкому уровню шума и высокому коэффициенту ослабления синфазного сигнала данные устройства могут эффективно снижать синфазный шум и улучшать отношение сигнал/шум системы.
Особенности:
- Низкий уровень шума.
- Широкая полоса пропускания.
- Высокий коэффициент усиления.
- Компактная конструкция.
- Малошумящий изолированный источник питания.
| Параметр | Значение | Ед.измерения | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Модель
|
PD-100M-A | PD-200M-A | PD-300M-A |
PD-400M-A
|
PD-500M-A
|
PD-800M-A
|
- | |||||
|
Тип детектора
|
InGaAs | - | ||||||||||
|
Диапазон длин волн
|
800~1700 | нм | ||||||||||
|

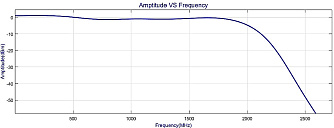

Полоса пропускания
|
100 | 200 | 350 | 400 | 500 |
800 |
МГц | |||||
|
Отклик
|
0,95@1550нм | А/Вт | ||||||||||
|
Трансимпедансное усиление
|
30k | 30k | 30k | 10k | 5k |
30k |
В/А | |||||
|
Насыщенная входная оптическая мощность
|
140 | 140 | 140 | 420 | 840 | 140 | мкВт | |||||
|
Эквивалентная мощность шума
|
5 | 5 | 5 | 7 | 7 |
9 |
пВт/√Гц | |||||
|
Выходное сопротивление
|
50 | 50 | 50 | 50 | 50 |
50 |
Ом | |||||
|
Выходной режим
|
DC/AC | DC/AC | DC/AC | DC/AC | DC/AC |
AC |
- | |||||
|
Источник питания
|
5 | 5 | 5 | 5 | 5 |
12 |
В | |||||
|
Ток
|
0,3(макс) | A | ||||||||||
|
Оптический коннектор
|
FC/APC (или свободное пространство) | - | ||||||||||
|
РЧ разъем
|
SMA | - | ||||||||||
|

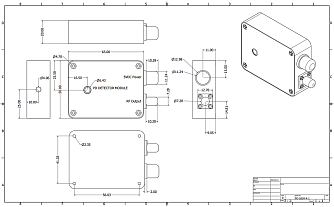

Размеры
|
65х50х20 | мм | ||||||||||
| Параметр | Значение | Ед.измерения | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Модель
|
PD-1G-A | PD-1.5G-A | PD-2G-A |
PD-2.5G-A
|
PD-5G-A
|
- | ||||||
|
Тип детектора
|
InGaAs | - | ||||||||||
|
Диапазон длин волн
|
800~1700 | нм | ||||||||||
|
Полоса пропускания
|
1 | 1,5 | 2 | 2,5 | 5 | ГГц | ||||||
|
Отклик
|
0,95@1550нм | А/Вт | ||||||||||
|
Трансимпедансное усиление
|
30k | 20k | 15k | 15k |
3k |
В/А | ||||||
|
Насыщенная входная оптическая мощность
|
140 | 210 | 280 | 280 | 1400 | мкВт | ||||||
|
Эквивалентная мощность шума
|
9 | 9 | 9 | 9 |
9 |
пВт/√Гц | ||||||
|
Выходное сопротивление
|
50 | 50 | 50 | 50 |
50 |
Ом | ||||||
|
Выходной режим
|
AC | AC | AC | AC |
AC |
- | ||||||
|
Источник питания
|
12 | 12 | 12 | 12 |
12 |
В | ||||||
|
Ток
|
0,3(макс) | A | ||||||||||
|
Оптический коннектор
|
FC/APC (или свободное пространство) | - | ||||||||||
|
РЧ разъем
|
SMA | - | ||||||||||
|
Размеры
|
65х50х20 | 75х55х25 | мм | |||||||||
- Волоконно-оптические датчики.
- ВОЛС.
- Лазерная дальнометрия.
- Спектрометрия.
