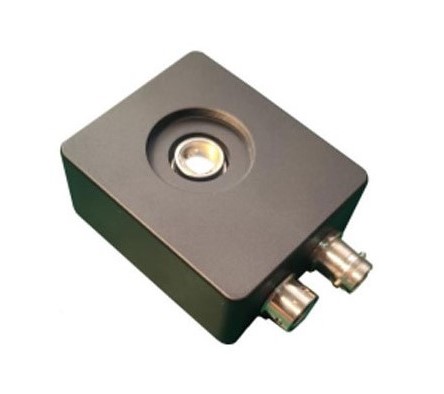

PD58 - модули PIN фотодетекторов с усилителем
PD58 - серия PIN фотодетекторов с усилителем с пространственным вводом (free-space).
- Тип детектора: Si.
- Диапазон длин волн: 320 - 1100 нм.
- Полоса пропускания: до 10 МГц.
- Коэффициент усиления: до 1 МВ/А.
Модули PIN фотодетекторов серии PD58 созданы на основе кремниевого PIN-фотодиода с большой площадью активной области и усилителя. Устройства разработаны специально для пространственного ввода излучения. Фотодетекторы отлично подходят для различных тестовых и измерительных приложений, таких как быстрое обнаружение оптических сигналов и задачи полупроводниковой промышленности.
Особенности:- Высокая стабильность и надежность в различных температурных условиях.
- Низкий уровень шума, высокий коэффициент усиления.
- Пространственный ввод излучения.
- Цельнометаллический корпус с высокой эффективностью экранирования.
- Резьбовые отверстия M6 для установки и интеграции.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
|
Модель
|
PD58A-10M |
PD58A-100k | - |
|
Тип детектора
|
Si | - | |
|
Диапазон длин волн
|
320 - 1100 | нм | |
|
Ввод излучения
|
Free-space (внутренняя резьба SM1) | - | |
|
Размеры активной области
|
5,8х5,8 | мм | |
|
Чувствительность @960 нм
|
0,5 | А/Вт | |
|
Полоса пропускания
|
DC-10 | DC-0,1 | МГц |
|
Время нарастания
|
35 | 3,5 | нс |
|
Максимальный коэффициент усиления
|
2x103 | 1x106 | В/А |
|
Оптическая мощность насыщения
|
4x103 | 6,2 |
мкВт |
|
Максимальная амплитуда выходного сигнала
|
4 | В | |
|
Выходное напряжение смещения
|
±2 | -1,4x103 | мВ |
|
NEP
|
22,5 | 6,6 | пВт/√Гц |
|
Рабочее напряжение
|
±12 |
В | |
|
Рабочий ток
|
<200 |
мА | |
|
Выходное сопротивление
|
50 | Ом | |
|
Тип связи
|
DC | - | |
|
Выходной интерфейс
|
BNC female |
- | |
|
Рабочая температура
|
-20 - +65 |
°C |
|
|
Температура хранения
|
-40 - +85 |
°C |
|
- Обнаружение слабых сигналов.
- Обнаружение импульсного света.
- Выделение радиочастотных и импульсных сигналов лазерных источников.
- Определение частоты биений гетеродинного лазера.
