PDA-M-Si - PIN фотодетектор
PDA-M-Si - серия Si PIN фотодетекторов.

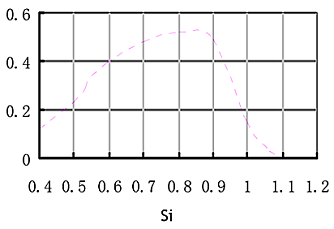

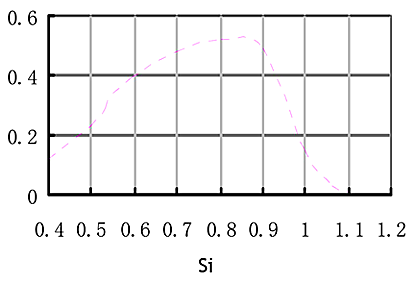

- Диапазон длин волн 320 -1100 нм или 400 - 1100 нм.
- Полоса пропускания 20 кГц - 140 МГц.
- Размеры активной области 1,2х1,2 мм - 3,6х3,6 мм.
- Материал Si.
Производитель: LD-PD

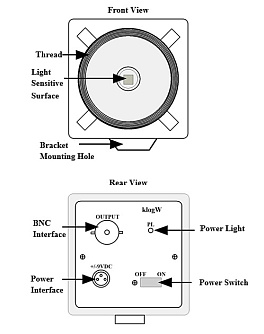

Фотодетекторы серии PDA-M-Si используются для обнаружения оптических сигналов в диапазоне от 400 до 1100 нм. Исходный сигнал поступает на вход с поверхности фотодетектора и выводится в виде напряжения через коннектор BNC. Приборы данной серии подходят как для промышленного применения, так и для научных исследований. Их можно легко адаптировать к различным оптическим компонентам, таким как фильтры, аттенюаторы, линзы и т.д.
Особенности:
- Низкий уровень шума (менее 1 мВ).
- Превышение напряжения менее 2,5%.
- Стабильность усиления (погрешность усиления менее 1%).
- Смещение темнового тока менее 1 мВ.
|
Параметр |
Значение | Ед. измерения | |||||
|---|---|---|---|---|---|---|---|
|
Модель
|
PDA12A8B4G-VIS | PDA12A7B4G-VIS | PDA25A6B4G-VIS | PDA36A5B6G-VIS | PDA25A4B8G-VIS |
|
|
|
Диапазон длин волн
|
400 - 1100 | 400 - 1100 | 400 - 1100 | 320 - 1100 | 400 - 1100 | нм | |
|

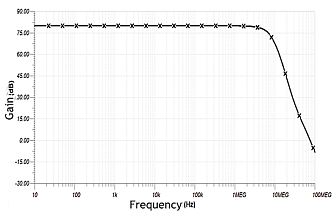

Полоса пропускания
|
140 МГц | 50 МГц | 5 МГц | 200 кГц | 20 кГц | - | |
|
Время нарастания
|
2,5 нс | 7 нс | 68 нс | 1,7 мкс | 18 мкс | - | |
|
Коэффициент усиления
|
Hi-Z
|
1x104 | 5x104 | 1x105 | 1,68x106 | 1x108 | В/А |
|
50Ω
|
5x106 | 2,5x107 | 5x104 | 8,4x105 | - | ||
|
Выходной шум (RMS)
|
850 мкВ | 800 мкВ | 700 мкВ | 1 мВ | 1,5 мВ | - | |
|
NEP
|
2x10-11 | 6,3x10-12 | 5,3x10-12 | 2,2x10-12 | 1,8x10-13 |
Вт/√Гц |
|
|
Размеры активной области
|
1,2x1,2 | 1,2x1,2 | 2,5x2,5 | 3,6x3,6 | 2,5x2,5 | мм | |
|
Рабочая температура
|
10 - 50 |
10 - 50 |
10 - 50 |
10 - 50 |
10 - 50 | °C | |
|
Напряжение питания
|
±9 | ±9 | ±9 | ±9 | ±9 | В | |
- Диагностика дисплейных панелей.
- Стробоскопический анализ светодиодов.
- Измерение частоты мерцания и мощности света.
- Газовый анализ.
