PDA-M- 36A5B6G-SI - PIN фотодетектор

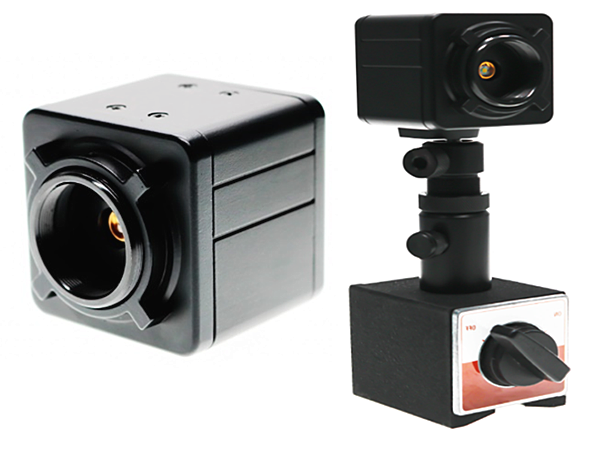

PDA-M- 36A5B6G-SI - Si PIN фотодетектор
- Диапазон длин волн 320 - 1100 нм.
- Полоса пропускания 200 кГц.
- Размер активной области 3,6х3,6 мм.
- Материал Si.
Производитель: LD-PD
Фотодетекторы серии PDA-M-36A5B6G-SI используются для обнаружения оптических сигналов в диапазоне от 320 до 1100 нм. Исходный сигнал поступает на вход с поверхности фотодетектора и выводится в виде напряжения через коннектор BNC. Приборы данной серии подходят как для промышленного применения, так и для научных исследований. Их можно легко адаптировать к различным оптическим компонентам, таким как фильтры, аттенюаторы, линзы и т.д.
Особенности:
- Низкий уровень шума (менее 1 мВ).
- Превышение напряжения менее 2,5%.
- Стабильность усиления (погрешность усиления менее 1%).
- Смещение темнового тока менее 1 мВ.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Электрические параметры |
|
|
| Входное напряжение | ±9 | В |
| Материал | Si |
|
| Размер активной области | 3,6х3,6 | мм |
| Диапазон длин волн | 320 - 1100 | нм |

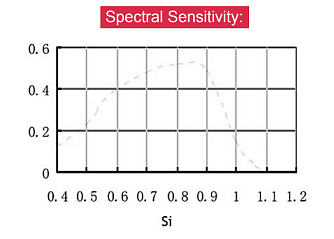

| Пиковый отклик |
0,6 @960нм 1 @960нм |
А/Вт мВ/нВт |
| Насыщенная входная оптическая мощность | 6 | мкВт |
| Полоса пропускания | 200 | кГц |
| Эквивалентная мощность шума | 2,2 | пВт/√Гц |
| Выходной шум | 1 | мВт |
| Смещение темнового тока | ±1 | мВ |
| Фронт нарастания/спада | 1,7 | мкс |
| Выходное напряжение |
0..+6 (Hi-Z) 0..+25 (50 Ом) |
В |
| Усиление | ±1 | % |
| Другие параметры |
|
|

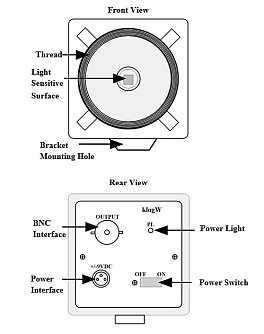

| Выходной разъем | BNC |
|

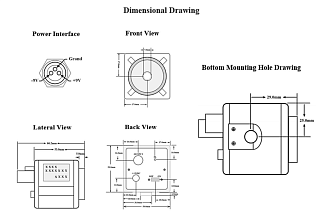

| Размеры | 53х50х50 | мм |
| Вес | 150 | г |
| Рабочая температура | +10..+50 |
°C |
| Температура хранения | -25..+70 |
°C |
- Диагностика дисплейных панелей.
- Стробоскопический анализ светодиодов.
- Измерение частоты мерцания и мощности света.
- Газовый анализ.
