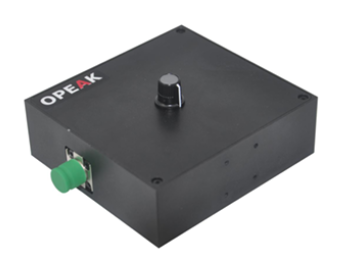

PD-M-TBPIN-SW - модуль PIN фотодетектора с усилителем
PD-M-TBPIN-SW - серия PIN фотодетекторов с регулировкой коэффициента усиления.
- Материал Si.
- Диапазон длин волн 400 - 1100 нм.
- Полоса пропускания 0,1 - 150 МГц.
- Усиление преобразования 0,3*103 - 0,3*107 В/А.

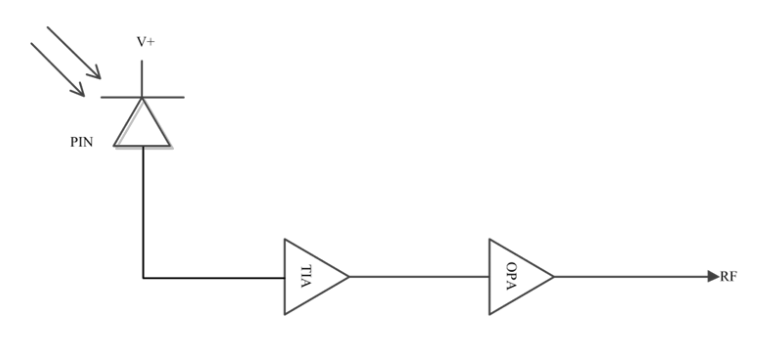

Модули PIN фотодетекторов серии PD-M-TBPIN-SW представляют собой надежную конструкцию из быстродействующей схемы, высокочувствительного фотодиода и трансимпедансного усилителя со сверхнизким уровнем шума, что позволяет эффективно снизить шумы и искажения электрического сигнала. У детекторов имеется функция регулировки коэффициента усиления в заданном диапазоне для достижения желаемой полосы пропускания. Устройства оснащены разъемом SMA-K для контроля отклика электрического сигнала на выходе трансимпедансного усилителя. Этот тип детекторов в основном используется в таких областях, как спектроскопия, детектирование газов, прием аналоговых оптических сигналов, обнаружение импульсного света и измерение чувствительности оптического волокна.
Ключевые особенности:
- Высокий коэффициент усиления.
- Низкий уровень шума.
- Регулируемое усиление.
- Низкое смещение постоянного тока.
- Высокая чувствительность.
- Светодиодный индикатор состояния.
- Простое электрическое подключение.
- Возможность изготовления по индивидуальному заказу.
| Параметр | Значение | Ед. измерения | ||||
|---|---|---|---|---|---|---|
|
Материал
|
Si | - | ||||
|
Диапазон длин волн
|
400 - 1100 | нм | ||||
|
Чувствительность @850 нм
|
0,5 | А/Вт | ||||
|
Диаметр светочувствительной поверхности
|
500 | мкм | ||||
|
Оптический интерфейс
|
FC | - | ||||
|
Полоса пропускания (-3дБ)
|
150 | 50 | 5 | 0,3 | 0,1 | МГц |
|
Усиление преобразования
|
0,3*103 | 0,3*104 | 0,3*105 | 0,3*106 | 0,3*107 | В/А |
|
Эквивалентная мощность шума
|
180 | 44 | 6,4 | 8,2 | 3,2 | пВт/√Гц |
|
Мощность насыщения
|
10 | 0 | -10 | -20 | -30 | дБм |
|
Среднеквадратичный шум
|
0,6 | 1,2 | 1,2 | 1,2 | 2,7 | мВ |
|
Линейный участок
|
22 | 22 | 22 | 22 | 22 | дБ |
|
Выходное напряжение
|
0 - 3 | 0 - 4,5 | В | |||
|
Напряжение питания (DC)
|
±12 | В | ||||
|
Потребляемый ток
|
200 | мА | ||||
|
Электрический интерфейс
|
YC-8 (female) | - | ||||
|
Выходной разъем
|
SMA-K-50 | - | ||||
|
Рабочая температура
|
0 - +50 | °C | ||||
|
Температура хранения
|
-20 - +70 | °C | ||||
|
Рабочая относительная влажность
|
5 - 90 | % | ||||

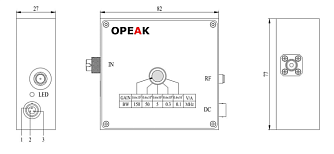

| Габариты | 82×77×27 | мм | ||||
- Спектроскопия.
- Детектирование газов.
- Прием аналогового оптического сигнала.
- Обнаружение импульсного света.
- Измерение чувствительности оптического волокна.
