EM-LSS65-xxC1 - моторизированные линейные трансляторы

  • Размер столика: 65 × 65 мм.
  • Диапазон перемещения: 13, 30, 50 мм.
  • Разрешение: 0,5 или 1 мкм/шаг.
  • Материал: нержавеющая сталь.
Производитель:  LBTEK

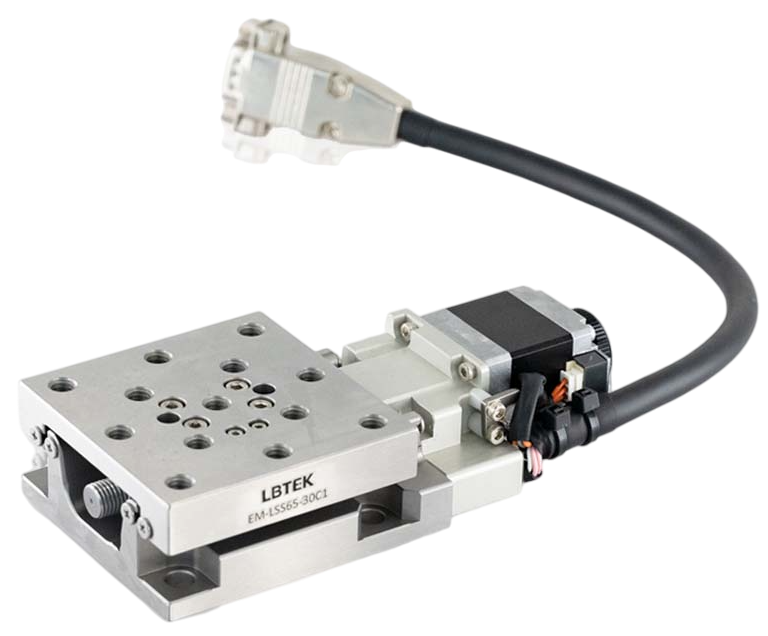

Моторизированные линейные трансляторы из нержавеющей стали EM-LSS65-xxC1 имеют размер столика 65 × 65 мм. Доступны варианты с диапазоном перемещения: 13, 30, 50 мм. Движение столика обеспечивает шаговый двигатель и шарико-винтовая передача. Перемещение осуществляется по линейным шариковым направляющим для достижения точного управления движением.

Основание оснащено потайным отверстием M6, что позволяет надежно монтировать транслятор на оптическую платформу с помощью входящих в комплект винтов М6 с внутренним шестигранником и плоской головкой. На поверхности имеются резьбовые отверстия M6 для интеграции с различными оптическими компонентами. Трансляторы совместимы с адаптерами EM-LSS65VA и EM-LSS65VB. Для работы требуется контроллер шагового двигателя, например, EM-CV5-x или EM-CS5-x.

Параметр Значение Ед.измерения
Модель EM-LSS65-13C1 EM-LSS65-30C1 EM-LSS65-50C1
Материал Нержавеющая сталь
Обработка поверхности Никелирование
Размер столика 65 × 65 мм
Горизонтальная нагрузка 7 кгс
Вертикальная нагрузка 2,3 кгс
Винты в комплекте Винт M6 с плоской головкой и внутренним шестигранником / 4 шт.
Тип двигателя Пятифазный шаговый двигатель
Приводной механизм Шарико-винтовая передача
Направляющие Линейные шариковые
Люфт 3 мкм
Точность одностороннего позиционирования 15 мкм
Точность репозиционирования ±1 мкм
Параллельность перемещения 10 мкм
Прямолинейность перемещения 3 мкм
Диапазон перемещения 13 30 50 мм
Разрешение 0,5 1 0,5 мкм/шаг
Максимальная скорость 20 15 20 мм/с
Тип резьбовых отверстий M6 с шагом 25 мм M3 с шагом 32 мм, M6 с шагом 25 мм M6 с шагом 25 мм


Модель Описание

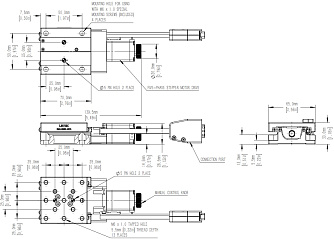

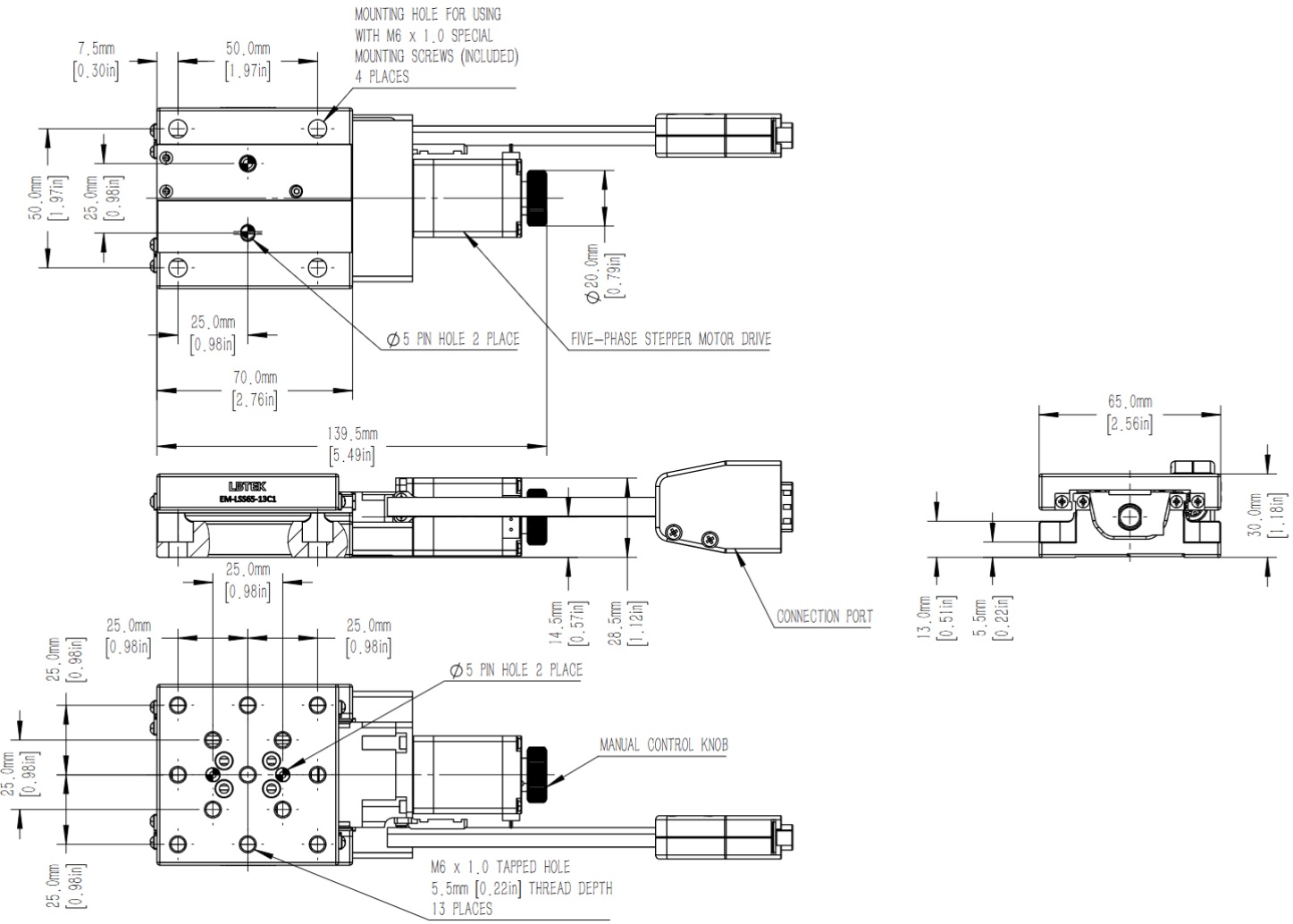

EM-LSS65-13C1 Моторизированный линейный транслятор. Диапазон перемещения 13 мм. Разрешение 0,5 мкм/шаг. Нагрузка до 7 кгс. Скорость до 20 мм/с. Размер столика: 65 × 65 мм.

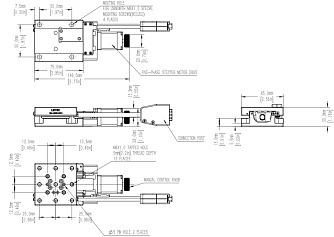

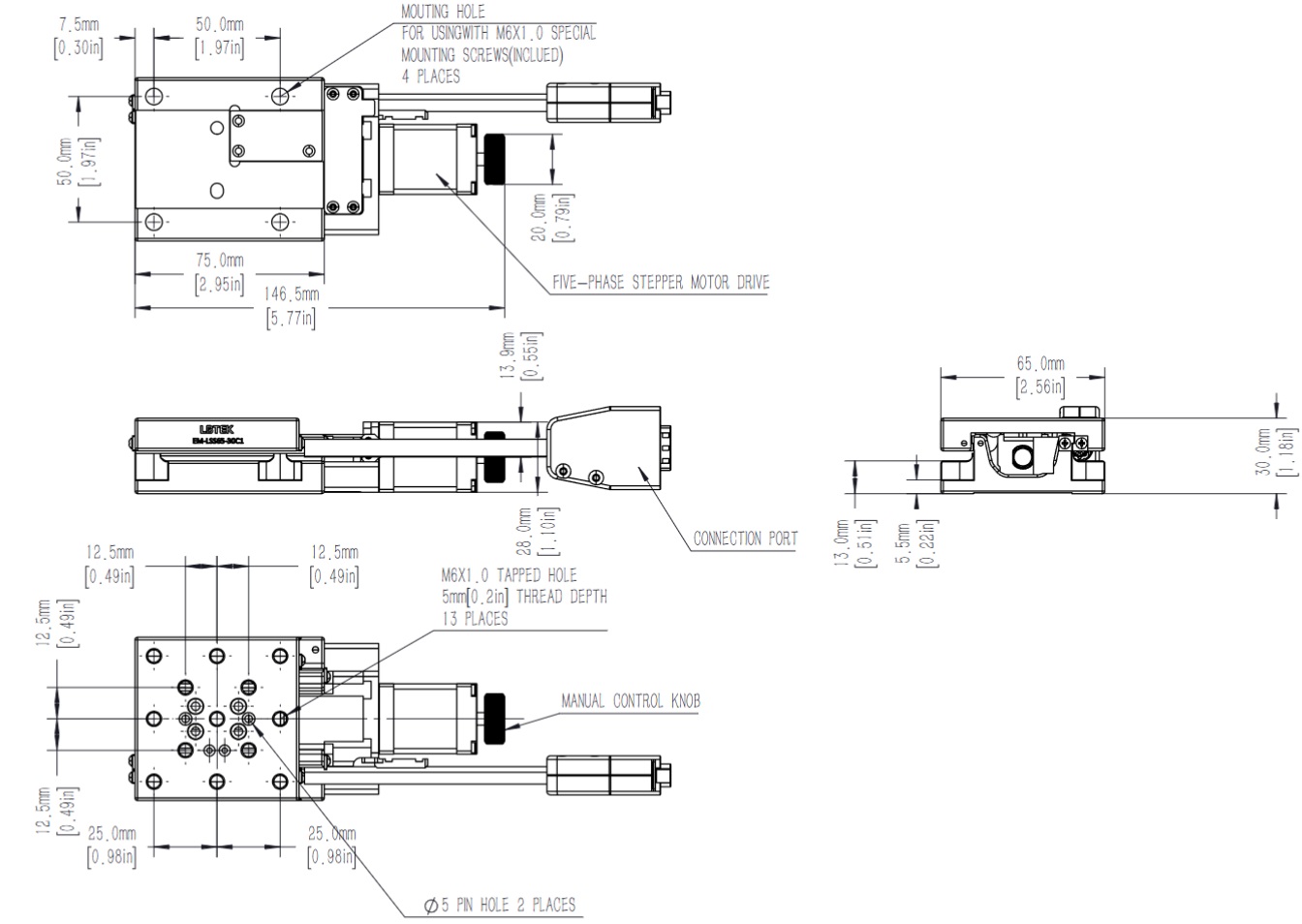

EM-LSS65-30C1 Моторизированный линейный транслятор. Диапазон перемещения 30 мм. Разрешение 1 мкм/шаг. Нагрузка до 7 кгс. Скорость до 15 мм/с. Размер столика: 65 × 65 мм.

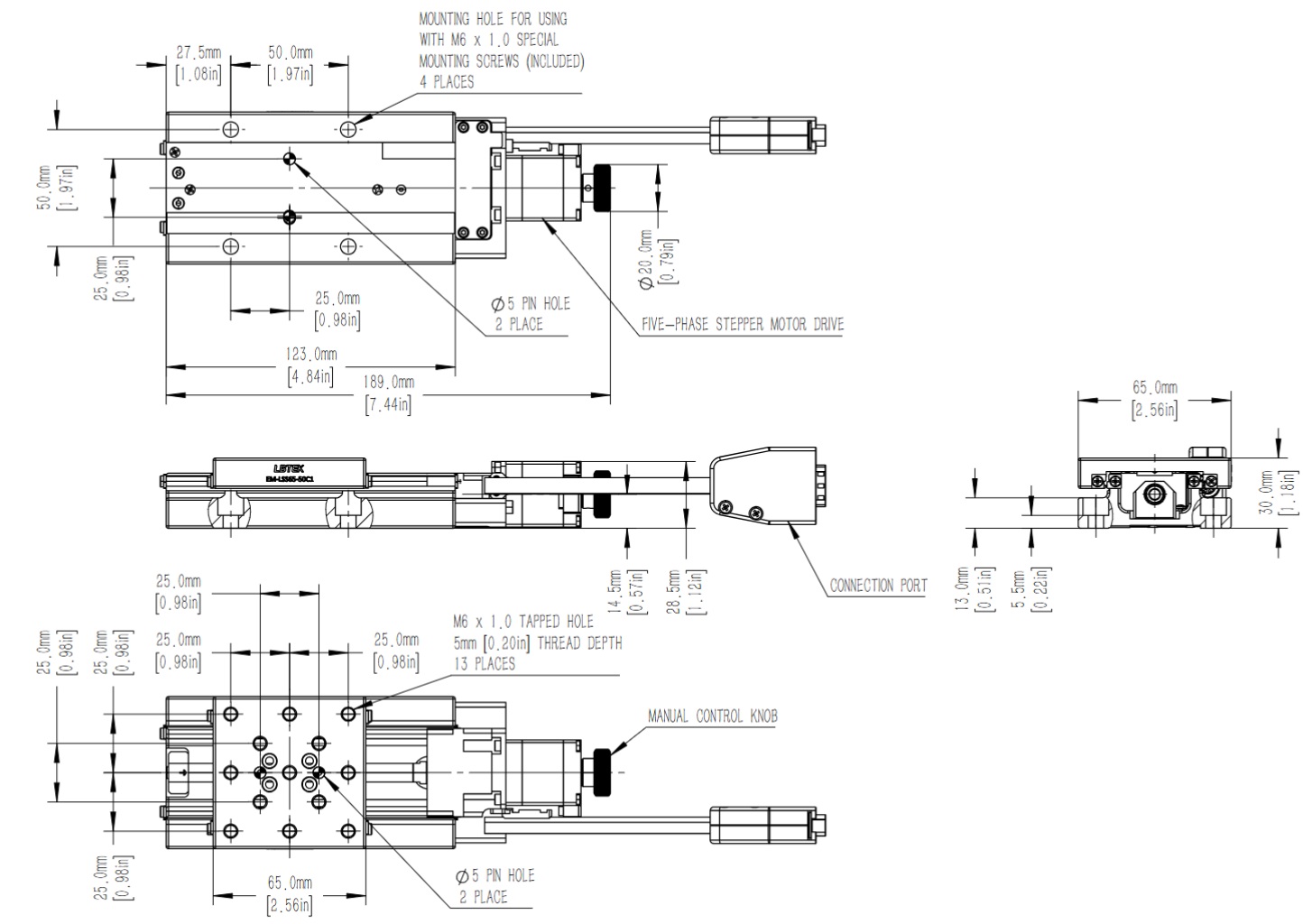

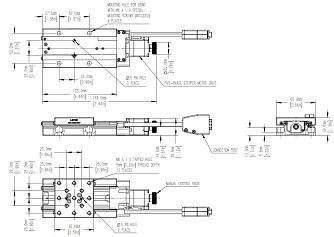

EM-LSS65-50C1 Моторизированный линейный транслятор. Диапазон перемещения 50 мм. Разрешение 0,5 мкм/шаг. Нагрузка до 7 кгс. Скорость до 20 мм/с. Размер столика: 65 × 65 мм.
