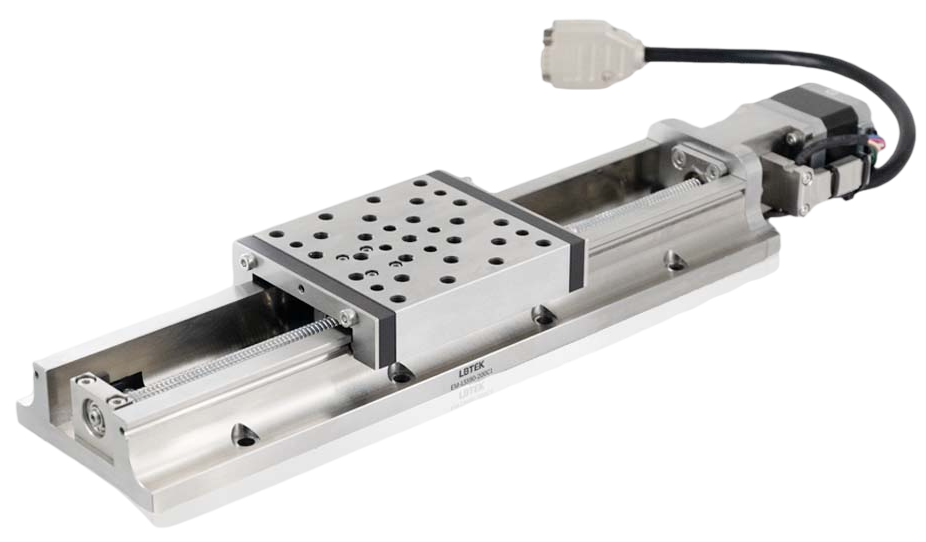

EM-LSS90-xxC1 - моторизированные линейные трансляторы
- Размер столика: 90 × 90 мм.
- Диапазон перемещения: 100, 150, 200, 300 мм.
- Разрешение: 1 мкм/шаг.
- Материал: нержавеющая сталь.

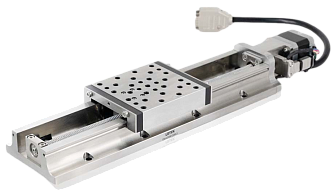

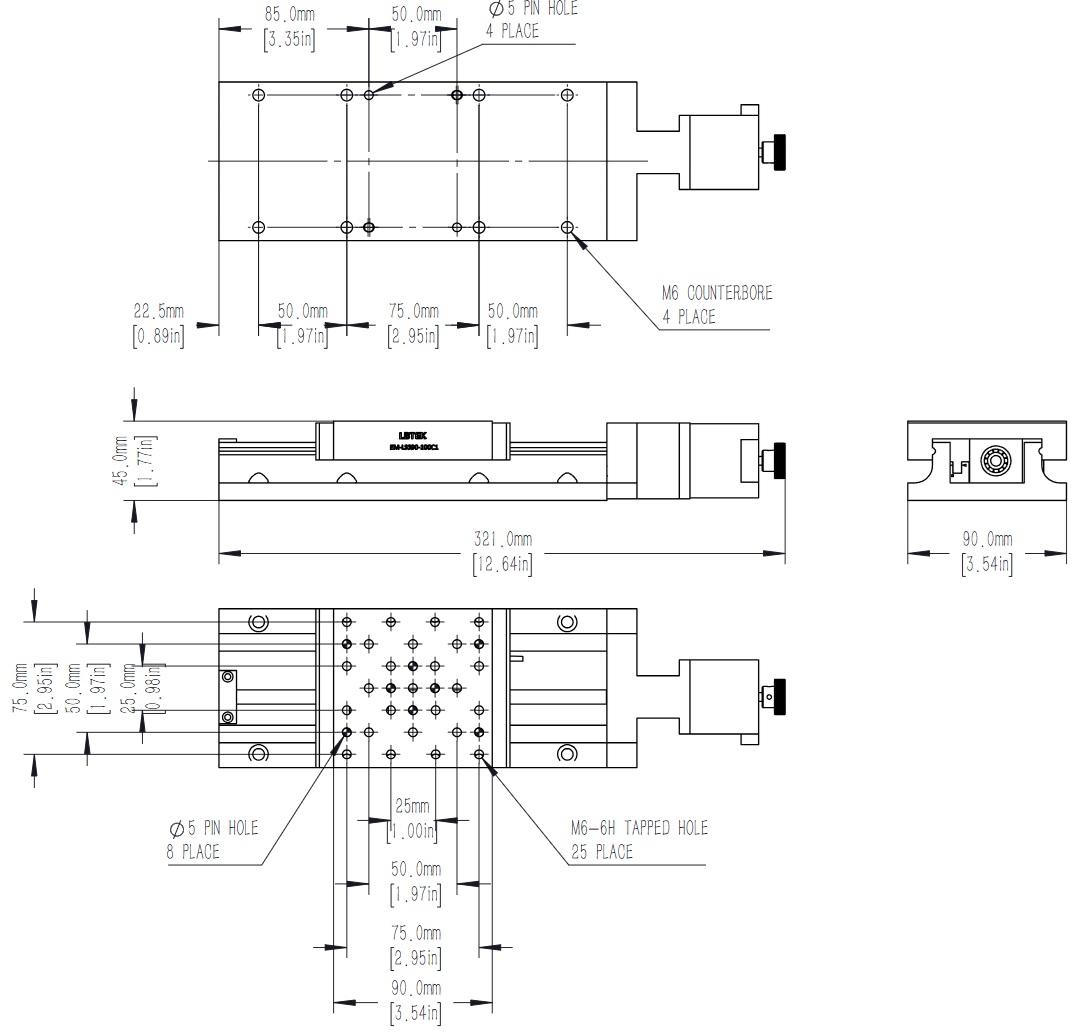

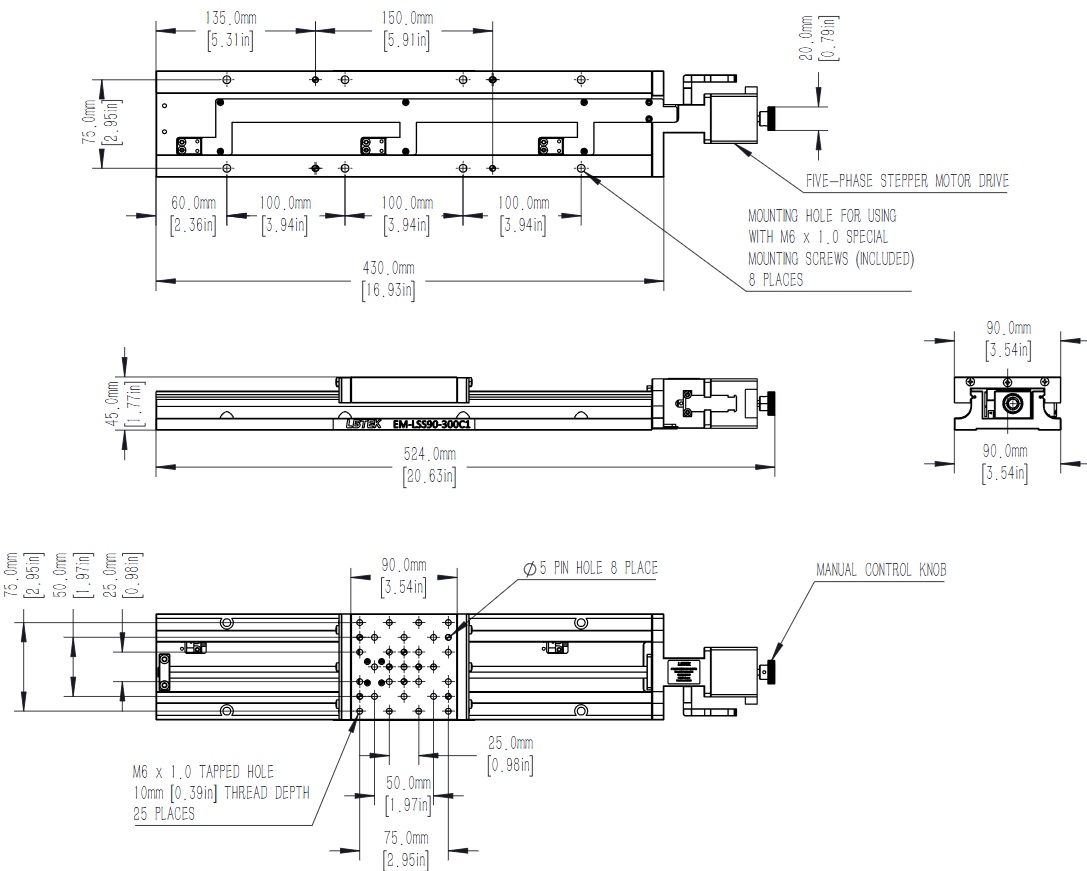

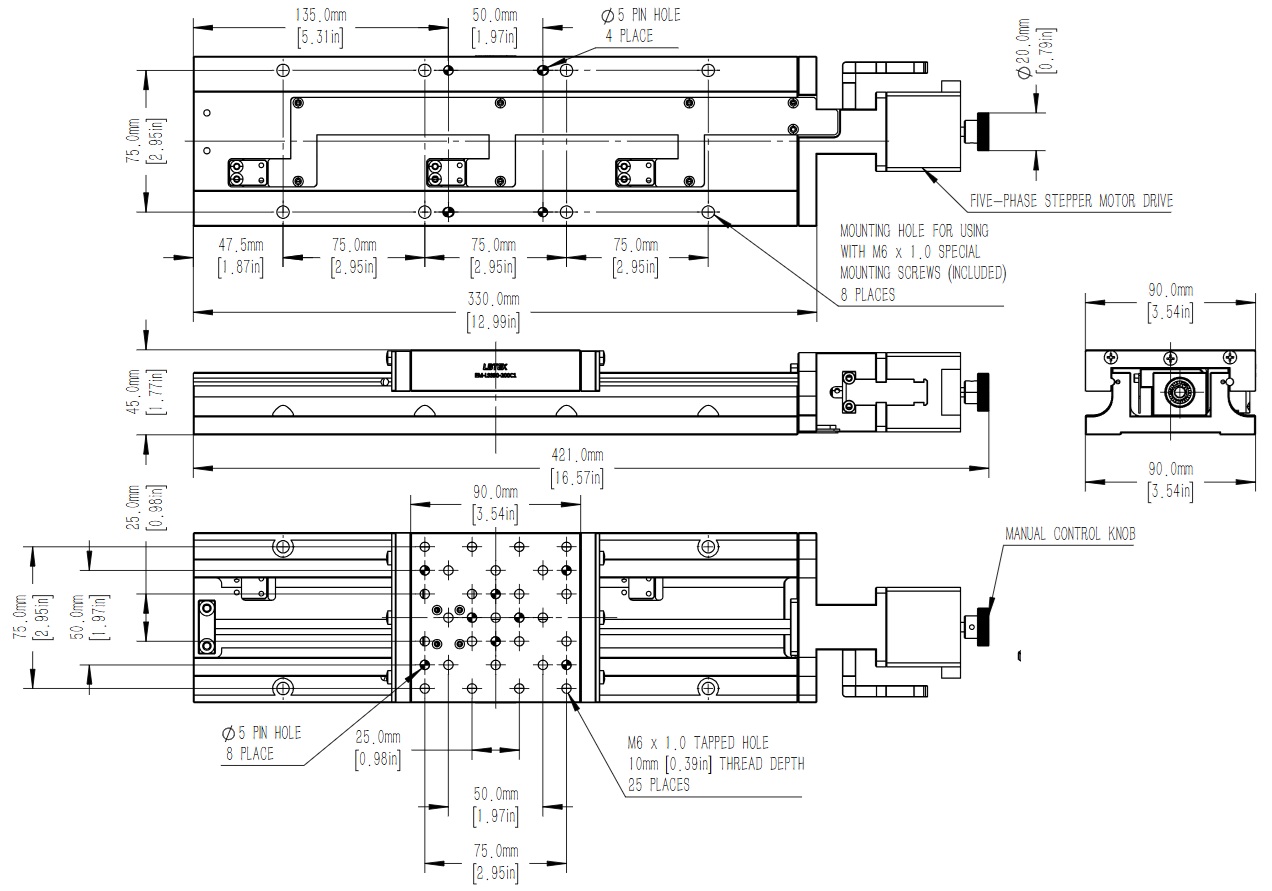

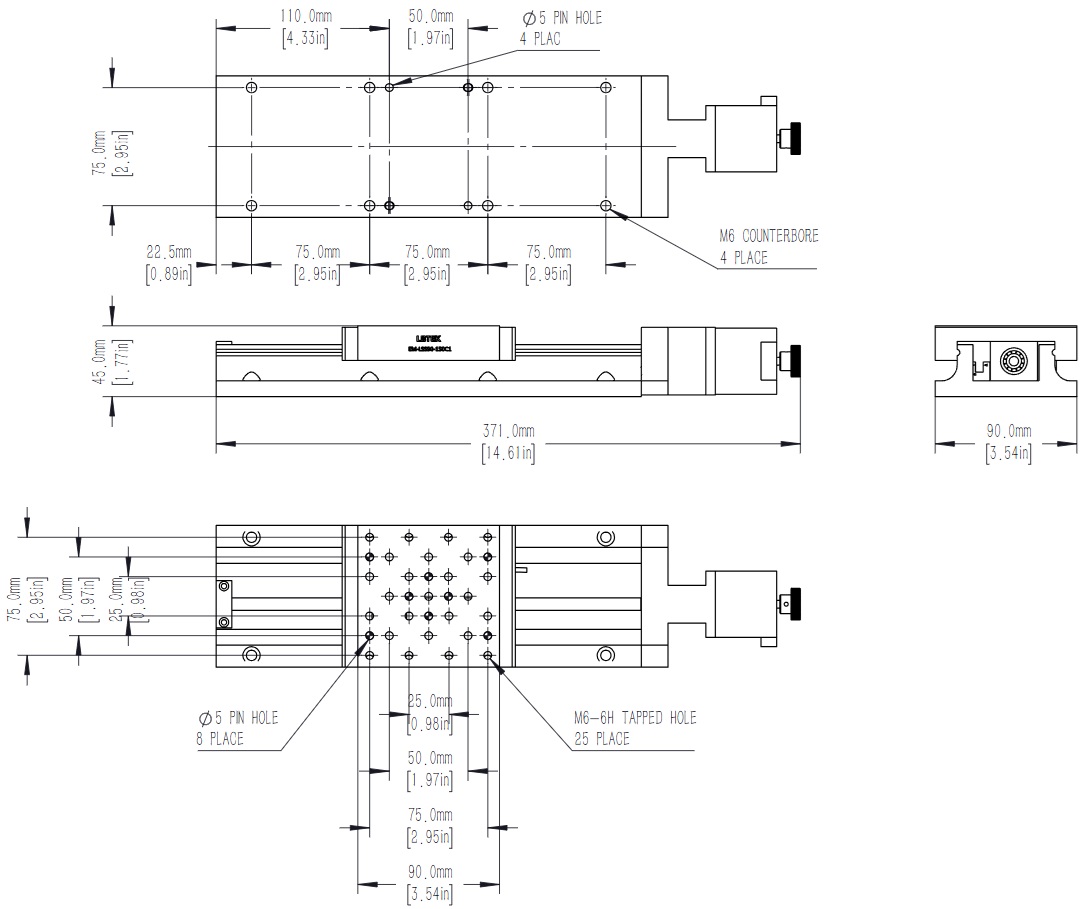

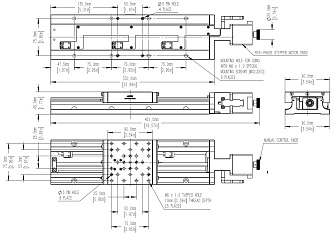

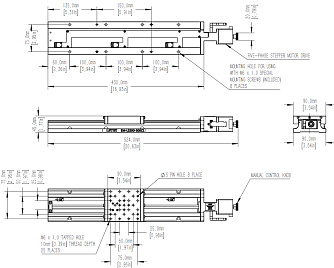

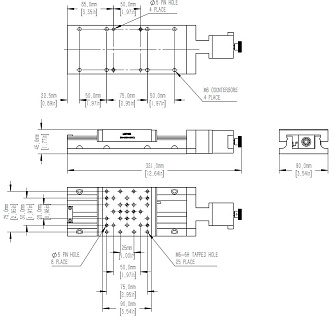

Моторизированные линейные трансляторы из нержавеющей стали EM-LSS90-xxC1 имеют размер столика 90 × 90 мм. Доступны варианты с диапазоном перемещения: 100, 150, 200, 300 мм. Движение столика осуществляется шаговым двигателем через шарико-винтовую передачу, а перемещение выполняется по линейным шариковым направляющим, что обеспечивает высокоточное управление движением.
Основание оснащено потайными отверстиями M6, что позволяет надёжно устанавливать транслятор на оптическую платформу с помощью прилагаемых винтов M6×20 с цилиндрической головкой и внутренним шестигранником. На верхней поверхности предусмотрены резьбовые отверстия M6 с шагом 25 мм, что обеспечивает совместимость с различными оптическими компонентами. Транслятор совместим с адаптерами EM-LSS90VA, EM-LSS90VB. Для работы требуется подключение к контроллеру шагового двигателя, например, EM CV5-x и EM-CS5-x.
| Параметр | Значение | Ед.измерения | |||||
|---|---|---|---|---|---|---|---|
| Модель | EM-LSS90-100C1 | EM-LSS90-150C1 | EM-LSS90-200C1 | EM-LSS90-300C1 | |||
| Материал | Нержавеющая сталь | ||||||
| Обработка поверхности | Никелирование | ||||||
| Размер столика | 90 × 90 | мм | |||||
| Горизонтальная нагрузка | 20 | кгс | |||||
| Вертикальная нагрузка | 5 | кгс | |||||
| Винты в комплекте | Винт M6×20 с цилиндрической головкой и внутренним шестигранником / 8 шт. | ||||||
| Тип двигателя | Пятифазный шаговый двигатель | ||||||
| Приводной механизм | Шарико-винтовая передача | ||||||
| Направляющие | Линейные шариковые | ||||||
| Люфт | 3 | мкм | |||||
| Разрешение | 1 | мкм/шаг | |||||
| Максимальная скорость | 40 | мм/с | |||||
| Тип резьбовых отверстий | M6 с шагом 25 мм | ||||||
| Точность одностороннего позиционирования | 10 | 15 | 36 | мкм | |||
| Точность репозиционирования | ±1 | ±1,5 | мкм | ||||
| Параллельность перемещения | 10 | 30 | мкм | ||||
| Прямолинейность перемещения | 20 | 30 | мкм | ||||
| Диапазон перемещения | 100 | 150 | 200 | 300 | мм | ||
