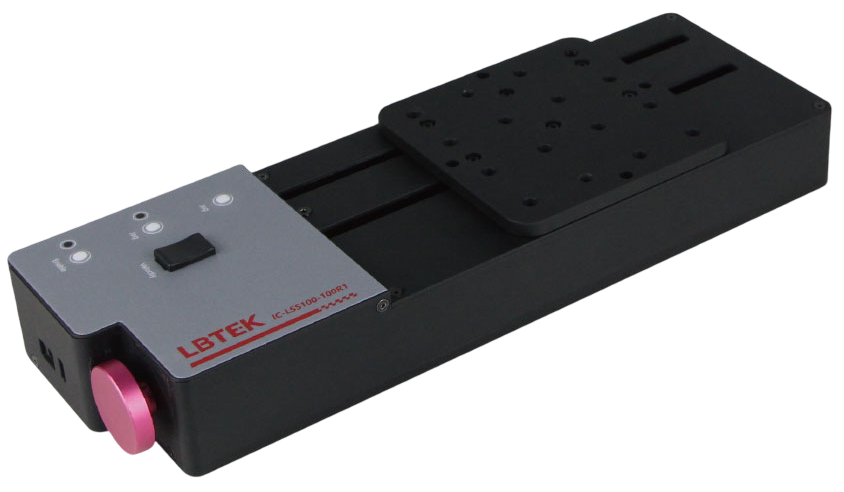

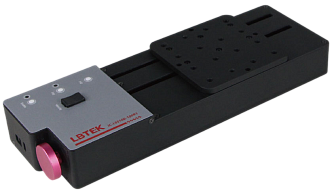

IC-LSS100-100R1 - моторизированный линейный транслятор со встроенным контроллером

  • Размер столика: 100 × 100 мм.
  • Диапазон перемещения: 100 мм.
  • Нагрузка: при горизонтальной установке до 12 кгс, при вертикальной до 4 кгс.
  • Максимальная скорость: 50 мм/с.
  • Максимальное ускорение: 50 мм/с².
  • Точность репозиционирования: ±2 мкм.
Производитель:  LBTEK

Моторизированный линейный транслятор со встроенным контроллером IC-LSS100-100R1 предназначен для применения в задачах, требующих высокой грузоподъёмности и высокой точности. Он оснащён столиком размером 100×100 мм и обеспечивает линейное перемещение на 100 мм. При горизонтальной установке устройство выдерживает нагрузку до 12 кгс, при вертикальной – до 4 кгс. Даже при полной горизонтальной нагрузке сохраняется максимальная скорость 50 мм/с. После калибровки обеспечивается точность одностороннего позиционирования менее ±5,0 мкм.

Устройство поддерживает дистанционное управление с ПК, а также ручное управление через встроенные кнопки и ползунковый переключатель на панели управления. Параметры можно настроить на ПК и сохранить во встроенной энергонезависимой памяти устройства. После включения питания установленные параметры применяются автоматически. Также возможна работа без подключения к ПК и USB, в полностью автономном режиме.

Параметр Значение Ед.измерения
Диапазон перемещения 100 мм
Максимальное отклонение положения (до калибровки) 0,13 %
Минимальный повторяемый шаг перемещения 4 мкм
Точность позиционирования (после калибровки) ≤5 мкм
Люфт 2 мкм
Точность репозиционирования ±2 мкм
Точность возврата в исходное положение ±0,6 мкм
Диапазон угла наклона ±0,016 °
Диапазон вращения ±0,05 °
Максимальное ускорение 50 (по горизонтали), 5 (по вертикали) мм/с²
Максимальная скорость 50 (по горизонтали), 3 (по вертикали) мм/с
Стабильность скорости 1 мм/с
Минимальный шаг перемещения 0,1 мкм
Нагрузка по горизонтали Максимальная 14, рекомендуемая 12 кгс
Нагрузка по вертикали Максимальная 6, рекомендуемая 4 кгс
Разрешение 2,4 нм/шаг
Тип двигателя Двухфазный шаговый
Потребляемая мощность 30 Вт
Интерфейс питания 5,5 мм, DC 24 В / 1,5 A
Интерфейс подключения к ПК USB Type-C
Требования к питанию DC 100–240 В, 50/60 Гц
Размер столика 100 × 100 мм

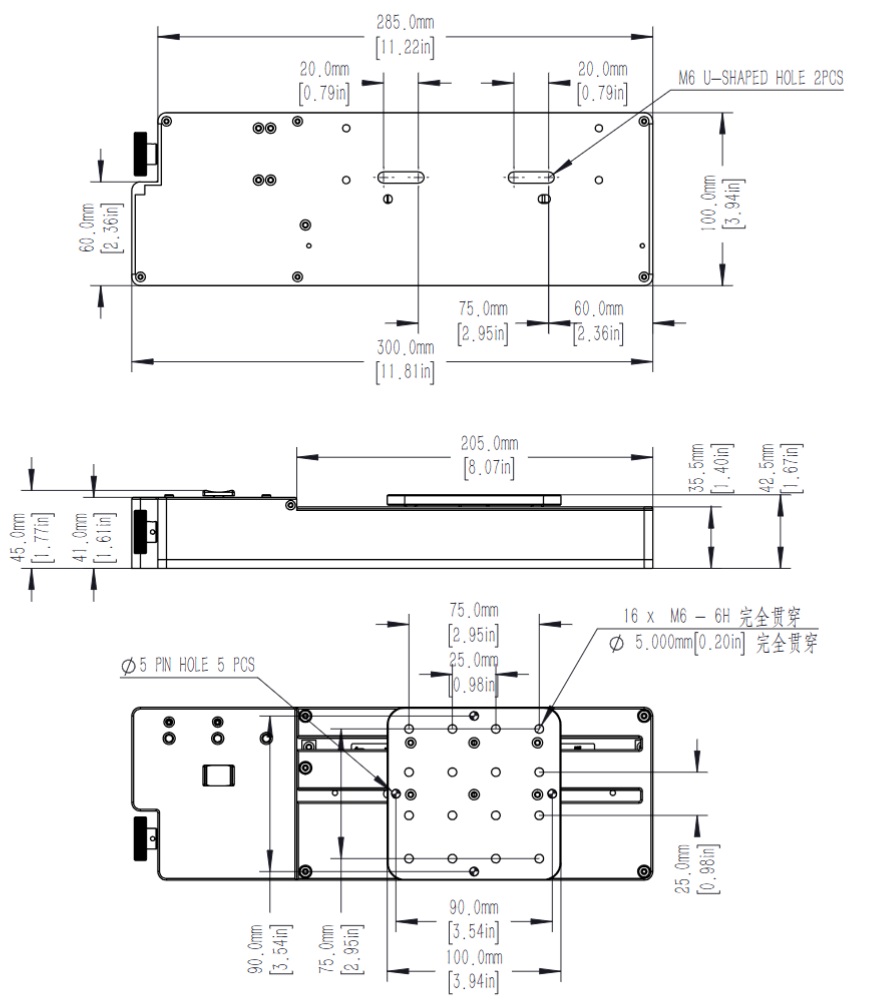

Габаритные размеры (Д×Ш×В) 300 × 100 × 43 мм
Вес 2 кг


Модель Описание
IC-LSS100-100R1 Моторизированный линейный транслятор со встроенным контроллером. Диапазон перемещения 100 мм. Разрешение 2,4 нм/шаг. Нагрузка до 12 кгс. Скорость до 50 мм/с. Размер столика 100 × 100 мм.
