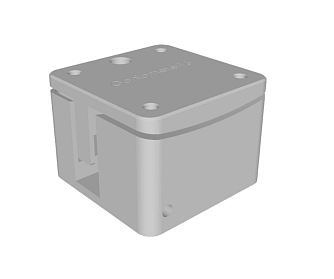

Goniometer16 - моторизированные пьезоэлектрические гониометры
Goniometer16 - серия наклонных пьезопозиционеров.

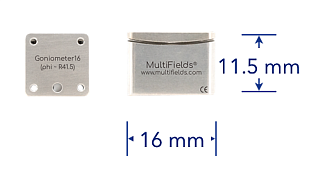

- Размеры платформы: 16 × 16 × 11,5 мм.
- Совместимы со сверхвысоким вакуумом до 2 E-11 мбар.
- Выдерживают очень низкие температуры до 10 мК.
- Сделаны из немагнитного композита Ti & BeCu.
- Совместимы с магнитным полем 35 Тл.
- Управление с обратной связью с разрешением до 0,0002°.

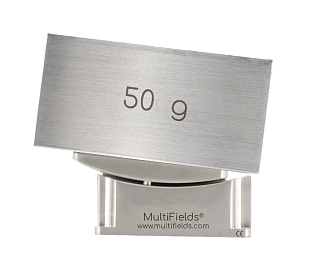

- Нагрузка до 50 г.
- Высота виртуальной оси: 30 / 41,5 мм.
- Перемещение до 3°.
Производитель: MULTIFIELDS TECHNOLOGIES
Пьезопозиционеры Goniometer16 поддерживают работу в режиме обратной связи и без неё.
Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотного сигнала напряжения пилообразной формы управляются аналоговым сигналом. В случае управления высокочастотным сигналом напряжения волнообразной формы платформа может перемещаться с минимальным шагом 5Е-5°. Подробнее о режимах управления пьезопозиционерами MultiFIelds в материале.
| Параметр | Значение | Ед.измерения | |||
|---|---|---|---|---|---|
|
Исполнение
|
.HV* (стандартное) | .ULT** | .UHV*** | .ULT.UHV**** | |
|
Размеры платформы
|
16 × 16 × 11,5 | мм | |||
|
Масса
|
10 | 17 | 10 | 17 | г |
|
Условия окружающей среды
|
|||||
|
Температурный диапазон
|
1,4 - 350 | К | |||
|
Максимальная магнитная индукция
|
35 | Тл | |||
|
Опция 1 - 10 мК
|
✔ | ✔ | |||
|
Опция 2 - 2 Е-11 мбар
|
✔ | ✔ | |||
|
Материалы
|
|||||
|
Корпус
|
Ti | BeCu | Ti | BeCu | |
|
Кабель и разъем привода
|
Витые спаренные провода из люминофорной бронзы, 2-мм разъем |
||||
|
Кабель и разъем датчика
|
Трехжильный провод из люминофорной меди 2 мм разъем |
||||
|
Количество пинов
|
Привод - 2, Датчик - 3 |
шт. | |||
|
Движение без обратной связи -
одноступенчатый режим и режим точной настройки |
|||||
|
Разрешение точной настройки при Т=2 К
|
0,5 Е-6 | ° | |||
|
Минимальный размер шага при Т=300 К |
5 Е-5 |
° |
|||
|
Движение с обратной связью
|
|||||
|
Диапазон перемещения
|
3 |
° |
|||
|
Максимальная скорость при Т=300 К
|
1 | °/с | |||
|
Максимальная нагрузка
|
50 | г | |||
|
Динамическая сила
|
1,5 | Н | |||
|
Датчик положения (режим обратной связи)
|
|||||
|
Тип энкодера
|
резистивный | ||||
|
Диапазон энкодера
|
3 |
° |
|||
|
Разрешение энкодера
|
0,0002 |
° |
|||
|
Потребляемая мощность
|
1 мВт (опция для сверхнизких температур: 1 мкВт)
|
||||
|
*.HV - стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2 E-7 мбар.
**.ULT- низкотемпературное исполнение: температура окружающей среды 10 мК - 350 К, вакуум до 2 E-7 мбар. ***.UHV - исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2 E-11 мбар. ****.ULT.UHV - низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды 10 мК - 350 К, вакуум до 2 E-11 мбар. |
|||||
| Модель | Высота виртуальной оси, мм |
 |
|---|---|---|
|
Goniometer16-theta
|
30 | |
|
Goniometer16-phi
|
41,5 |
- Нанотехнологии и микросистемная техника.
- Производство интегральных схем и полупроводниковых устройств.
- Создание наноструктур.
- Научные исследования.
- Измерение высоких энергий.
- Микроскопия сверхвысокого разрешения.
- Электронная и сканирующая зондовая микроскопия.
- Дифрактометрия.
- Измерение диэлектрических/сегнетоэлектрических свойств, коэффициента магнитоэлектрической связи, теплопередачи, коэффициента термоЭДС, FMR (ферромагнитный резонанс).
