Goniometer25-phi - Моторизированные пьезоэлектрические гониометры
Goniometer25-phi - серия наклонных пьезопозиционеров.

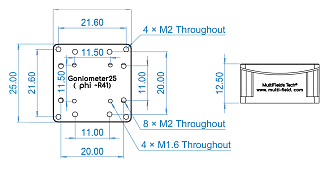

- Размеры платформы 25 × 25 × 12,5 мм.
- Совместимы со сверхвысоким вакуумом до 2 E-11 мбар.
- Выдерживают очень низкие температуры до 30 мК.
- Сделаны из немагнитного композита Ti & BeCu.
- Совместимы с магнитным полем 35 Тл.
- Нагрузка до 200 г.
- Центр вращения 53,5 мм.
- Перемещение до 6°.
- Режим обратной связи.
- Разрешение до 0,0002°.
Производитель: MULTIFIELDS TECHNOLOGIES
Пьезоплатформы Goniometer25-theta поддерживают работу в режиме обратной связи и без неё.
Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотных волн управляются аналоговым сигналом напряжения. Благодаря высокому разрешению аналогового сигнала платформа может достигать субнанометровой точности позиционирования. В случае управления высокочастотной волновой последовательностью пьезоплатформа может перемещаться с минимальным шагом 5E-7°.
Параметр | Значение | Ед.измерения | |||
---|---|---|---|---|---|
Исполнение
|
.HV* (стандартное) | .ULT** | .UHV*** | .ULT.UHV**** | |
Размеры платформы
|
25 × 25 × 12,5 | мм | |||
Масса
|
20 | г | |||
Условия окружающей среды
|
|||||
Температурный диапазон
|
1,4 - 400 | К | |||
Совместимость с вакуумом
|
1,00E-07 | мбар | |||
Максимальная магнитная индукция
|
35 | Тл | |||
Опция 1 - 30 мК
|
да | да | |||
Опция 2 - 2 Е-11 мбар
|
да | да | |||
Материалы
|
|||||
Корпус
|
Ti | BeCu | Ti | BeCu | |
Провода
|
Витые спаренные провода из люминофорной бронзы, 20 см | ||||
Материал пинов
|
Полиэстер (наполнитель из стекловолокна), BeCu |
Peek, BeCu | |||
Количество пинов
|
Привод - 2, датчик - 3 | ||||
Движение без обратной связи -
одноступенчатый режим и режим точной настройки |
|||||
Разрешение точной настройки при Т=2 К
|
0,5 Е-6 | ° | |||
Минимальный размер шага при Т=300 К |
5 Е-7 |
° |
|||
Движение с обратной связью
|
|||||
Диапазон перемещения
|
~ 6 |
° |
|||
Максимальная скорость при Т=300 К
|
~ 1 | °/с | |||
Максимальная нагрузка
|
200 | г | |||
Динамическая сила
|
2,2 | Н | |||
Центр вращения
|
53,5 | мм | |||
Датчик положения (режим обратной связи)
|
|||||
Тип энкодера
|
резистивный | ||||
Диапазон энкодера
|
6 |
° |
|||
Разрешение датчика
|
0,0002 |
° |
|||
*.HV - стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 1 E-7 мбар.
**.ULT- низкотемпературное исполнение: температура окружающей среды до 30 мК, вакуум до 1 E-7 мбар. ***.UHV - исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 2 E-11 мбар. ****.ULT.UHV - низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды до 30 мК, вакуум до 2 E-11 мбар. |
- Нанотехнологии и микросистемная техника.
- Производство интегральных схем и полупроводниковых устройств.
- Создание наноструктур.
- Научные исследования.
- Измерение высоких энергий.
- Микроскопия сверхвысокого разрешения.
- Электронная и сканирующая зондовая микроскопия.
- Дифрактометрия.
- Измерение диэлектрических/сегнетоэлектрических свойств, коэффициента магнитоэлектрической связи, теплопередачи, коэффициента термоЭДС, FMR (ферромагнитный резонанс).
