GS35-55.Lab - моторизированные пьезоэлектрические гониометры
GS35-55.Lab - серия гониометров для комнатной температуры с радиусом вращения 55 мм.
- Собственная частота 20 кГц.

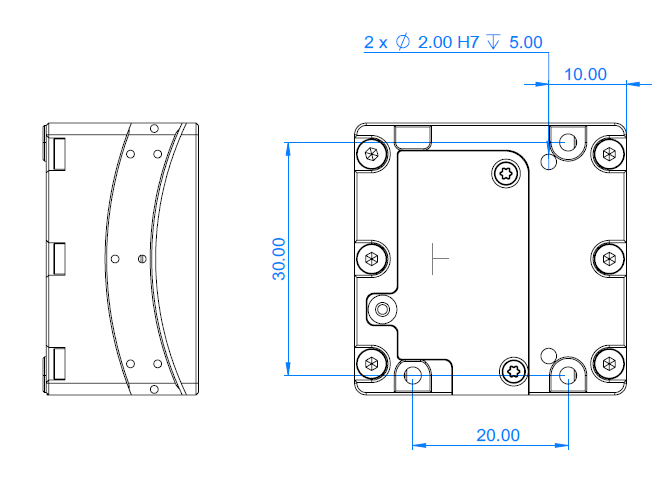

- Размеры 35 × 35 × 20 мм.
- Режим обратной связи, разрешение датчика до 0,03 мкрад.
- Оптический энкодер.
- Минимальный размер шага < 2 мкрад.
- Перемещение до 10°.
- Совместимы с поворотными и наклонными платформами.
- Варианты исполнения: немагнитное (.NM), для высокого вакуума (.HV),
для сверхвысокого вакуума (.UHV).
Производитель: MULTIFIELDS TECHNOLOGIES
Пьезоплатформы GS35-55.Lab поддерживают работу в режиме обратной связи и без неё.
Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотного сигнала напряжения пилообразной формы управляются аналоговым сигналом. Благодаря высокому разрешению аналогового сигнала, платформа может достигать точности позиционирования до 0,5 мкрад. В случае управления высокочастным сигналом напряжения волнообразной формы платформа может перемещаться с минимальным шагом 2 мкрад. Подробнее о режимах управления пьезопозиционерами MultiFIelds в материале.
| Параметр | Значение | Ед.измерения | ||||
|---|---|---|---|---|---|---|
| Вариант исполнения | Стандартное | .NM* | .HV** | .UHV*** | ||
|
Параметры
|
35 × 35 × 20 | мм | ||||
|
Материал корпуса
|
Алюминий | Tитан | ||||
|
Масса
|
250 | г | ||||
|
Диапазон перемещения
|
10 |
° |
||||
|
Собственная частота
|
20 | кГц | ||||
|
Разрешение при движении
без обратной связи |
0,5 | мкрад | ||||
|
Кабели и разъемы
|
Стандартно: экранированный кабель, D-Sub15 .UHV: kapton, PEEK D-Sub 15 |
|||||
|
Параметры движения для
рекомендуемой установки |
||||||
|
Радиус виртуальной оси вращения
|
35 | мм | ||||
|
Максимальная скорость
|
~ 3 | °/с | ||||
|
Минимальный шаг
(режим с обратной связью) |
2 | мкрад | ||||
|
Максимальная нагрузка
|
1000 | г | ||||
|
Удерживающий момент
|
200 | Н·мм | ||||
|
Вращающий момент
|
70 | Н·мм | ||||
| Параметры датчика | ||||||
|
Тип датчика
|
Оптический энкодер | |||||
|
Диапазон датчика
|
20 | ° | ||||
|
Разрешение датчика
|
0,03 | мкрад | ||||
|
*.NM - немагнитное исполнение. **.HV - исполнение для высокого вакуума до 1E-7 мбар. ***.UHV - исполнение для сверхвысокого вакуума до 2E-11 мбар. |
||||||
- Нанотехнологии и микросистемная техника.
- Производство интегральных схем и полупроводниковых устройств.
- Создание наноструктур.
- Научные исследования.
- Измерение высоких энергий.
- Микроскопия сверхвысокого разрешения.
- Электронная и сканирующая зондовая микроскопия.
- Дифрактометрия.
