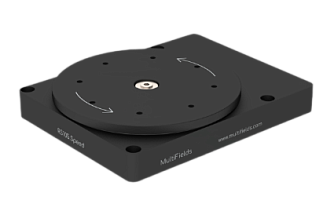

RS.Speed - высокоскоростные поворотные пьезопозиционеры

RS.Speed - серия высокоскоростных поворотных пьезопозиционеров с непрерывным вращением 360°.

Размеры: 65 × 65 × 25 / 105 × 135 × 25 мм.
Режим обратной связи, оптический энкодер.
Разрешение: 1 мкрад.
Минимальный размер шага: от 0,75 мкрад.
Совместимость с контроллером MC-Newton.S.

Производитель: MULTIFIELDS TECHNOLOGIES

Узнать цену

Задать вопрос

Пьезопозиционеры RS.Speed поддерживают работу в режиме обратной связи и без неё. Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотного сигнала напряжения пилообразной формы управляются аналоговым сигналом. В случае управления высоковольтным сигналом напряжения волнообразной формы платформа может перемещаться с минимальным шагом 15 мкрад для модели RS65.Speed и 0,75 мкрад для модели RS105.Speed. Подробнее о режимах управления пьезопозиционерами MultiFields в материале.

Управление осуществляется контроллерами серии MC-Newton.S.

Параметр	Значение		Ед. Измерения
Модель	RS65.Speed	RS105.Speed
Исполнение
Стандартное¹	✔	✔
.HV²	✔	✔
.UHV³	✔	✔
.NM⁴	✔	✔

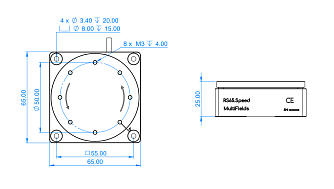

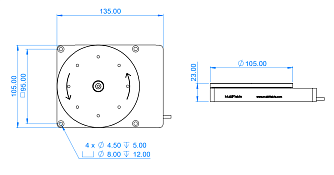

Размеры (Ш х Д х В)	65 × 65 × 25	105 × 135 × 25	мм
Материал корпуса (стандартное, .NM)	Алюминиевый сплав
Материал корпуса (стандартное, .NM)	Алюминиевый сплав
Материал корпуса (.HV, .UHV)	Титан
Масса (стандартное, .NM)	330		г
Масса (.HV, .UHV)	360		г
Диапазон перемещения	360° непрерывное		°
Скорость (рекомендуемая / макс.)	60 / 720	60 / 720	°/с
Минимальный шаг	15	0,75	мкрад
Максимальная нагрузка	2	5	кг
Номинальный вращающий момент	0,5	0,4	Н·м
Максимальный вращающий момент	0,8	0,6	Н·м
Удерживающий момент	0,8	0,6	Н·м
Датчик положения
Тип датчика	Оптический энкодер
Разрешение датчика	1	1	мкрад
Кабель / Разъем	Стандартно: экранированный кабель, D-Sub15 .UHV: Kapton, PEEK D-Sub 15

1) Стандартное исполнение, для работы в атмосферных условиях.
2) .HV - исполнение для высокого вакуума до 2E-7 мбар.
3) .UHV - исполнение для сверхвысокого вакуума до 2E-11 мбар.
4) .NM - полностью немагнитное исполнение (алюминиевый сплав).

Нанотехнологии и микросистемная техника.
Производство интегральных схем и полупроводниковых устройств.
Создание наноструктур.
Научные исследования.
Измерение высоких энергий.
Микроскопия сверхвысокого разрешения.
Электронная и сканирующая зондовая микроскопия.
Дифрактометрия.

RS.Speed - высокоскоростные поворотные пьезопозиционеры 263.75(Kб)

Модель	Описание
RS65.Speed	Высокоскоростной поворотный пьезопозиционер. Размеры 65 × 65 × 25 мм. Нагрузка до 2 кг, вращающий момент 0,5 Н·м. Диапазон перемещения 360° (непрерывное вращение). Режим обратной связи, оптический энкодер с разрешением 1 мкрад. Стандартное исполнение для атмосферных условий.
RS65.Speed.HV	Высокоскоростной поворотный пьезопозиционер. Размеры 65 × 65 × 25 мм. Нагрузка до 2 кг, вращающий момент 0,5 Н·м. Диапазон перемещения 360° (непрерывное вращение). Режим обратной связи, оптический энкодер с разрешением 1 мкрад. Исполнение для высокого вакуума до 2E-7 мбар.
RS65.Speed.UHV	Высокоскоростной поворотный пьезопозиционер. Размеры 65 × 65 × 25 мм. Нагрузка до 2 кг, вращающий момент 0,5 Н·м. Диапазон перемещения 360° (непрерывное вращение). Режим обратной связи, оптический энкодер с разрешением 1 мкрад. Исполнение для сверхвысокого вакуума до 2E-11 мбар.
RS65.Speed.NM	Высокоскоростной поворотный пьезопозиционер. Размеры 65 × 65 × 25 мм. Нагрузка до 2 кг, вращающий момент 0,5 Н·м. Диапазон перемещения 360° (непрерывное вращение). Режим обратной связи, оптический энкодер с разрешением 1 мкрад. Полностью немагнитное исполнение.
RS105.Speed	Высокоскоростной поворотный пьезопозиционер. Размеры 105 × 135 × 25 мм. Нагрузка до 5 кг, вращающий момент 0,4 Н·м. Диапазон перемещения 360° (непрерывное вращение). Режим обратной связи, оптический энкодер с разрешением 1 мкрад. Стандартное исполнение для атмосферных условий.
RS105.Speed.HV	Высокоскоростной поворотный пьезопозиционер. Размеры 105 × 135 × 25 мм. Нагрузка до 5 кг, вращающий момент 0,4 Н·м. Диапазон перемещения 360° (непрерывное вращение). Режим обратной связи, оптический энкодер с разрешением 1 мкрад. Исполнение для высокого вакуума до 2E-7 мбар.
RS105.Speed.UHV	Высокоскоростной поворотный пьезопозиционер. Размеры 105 × 135 × 25 мм. Нагрузка до 5 кг, вращающий момент 0,4 Н·м. Диапазон перемещения 360° (непрерывное вращение). Режим обратной связи, оптический энкодер с разрешением 1 мкрад. Исполнение для сверхвысокого вакуума до 2E-11 мбар.
RS105.Speed.NM	Высокоскоростной поворотный пьезопозиционер. Размеры 105 × 135 × 25 мм. Нагрузка до 5 кг, вращающий момент 0,4 Н·м. Диапазон перемещения 360° (непрерывное вращение). Режим обратной связи, оптический энкодер с разрешением 1 мкрад. Полностью немагнитное исполнение.
