E-ABT-XY-360X360 - двухосевые позиционеры с воздушными подшипниками
E-ABT-XY-360X360 - серия двухосевых позиционеров с воздушными подшипниками.
- Перемещение по осям XY 360 мм.
- Точность позиционирования до ±0,3 мкм.
- Максимальная скорость 500 мм/с.
- Максимальная нагрузка 50 кг.
- Два исполнения: гранитно-металлическое и керамическое.
E-ABT-XY-360X360 - серия двухосевых позиционеров с воздушными подшипниками. Платформа обеспечивает перемещение по осям X и Y и обладает высокой грузоподъемностью: максимальная масса нагрузки составляет 50 кг. Транслятор имеет два исполнения: гранитно-металлическое и керамическое. В керамической версии в качестве воздушной структуры и направляющих элементов используется оксид алюминия высокой чистоты. По сравнению с гранитом и металлом, керамика из оксида алюминия обладает меньшим коэффициентом расширения и более высокими значениями таких параметров, как прямолинейность, прочность и износостойкость. Транслятор подходит для сканирования или высокоточного позиционирования.
- Одновременное позиционирование по осям X и Y.
- Два исполнения: гранито-металлическое и керамическое.
- Трехфазный двигатель с железным сердечником.
- Точность позиционирования до ±0,3 мкм.
- Высокая износостойкость, прямолинейность и прочность.
- Совместимость с чистыми помещениями.
- Инкрементальный или абсолютный энкодер.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
|
Модель
|
E-ABT-XY-360X360-CO |
E-ABT-XY-360X360-CE |
||
|
Материал
|

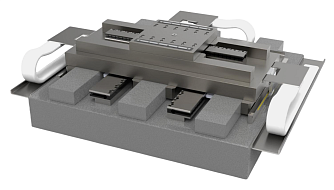

Гранит и металл |

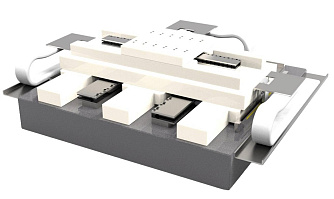

Алюмооксидная керамика |
||
|
Тип двигателя
|
Трехфазный двигатель с железным сердечником | - | ||
|
Разрешение оптического энкодера
|
sincos 4,88 нм (более высокие разрешения доступны опционально) |
- | ||
|
Тяга двигателя по оси X
|
Непрерывная
|
90 |
Н | |
|
Пиковая
|
315 | Н | ||
|
Тяга двигателя по оси Y
|
Непрерывная
|
219*2 | Н | |
|
Пиковая
|
750*2 | Н | ||
|
Ускорение холостого хода по верхней оси
|
4,5G | g | ||
|
Ускорение холостого хода на нижней оси
|
3G | g | ||
|
Минимальная длина шага
(NanoPWM или линейный привод) |
10 | нм | ||
|
Перемещение
|
360×360 |
мм | ||
|
Точность повторного позиционирования
|
±0,15 |
±0,1 |
мкм | |
|
Точность позиционирования
|
±0,5 |
±0,3 |
мкм | |
|
Плоскостность
|
±1 | ±0,5 | мкм | |
|
Прямолинейность
|
1,5 | 1 | мкм | |
|
Максимальная скорость
|
500 | мм/с | ||
|
Максимальная нагрузка
|
50 | кг | ||
- Научные исследования в области метрологии.
- Контроль изготовления полупроводниковых устройств и дисплеев.
- Оптическая связь.
- Лазерные системы.
- Биомедицинские исследования.
- Прецизионное сканирование поверхностей.
- Высокоточная фотоника.
