E-LMT-XY - двухосевые позиционеры со стальным сердечником
- Перемещение по осям XY до 300 мм.
- Точность позиционирования ±1 мкм.
- Максимальная скорость 500 мм/с.
- Максимальная нагрузка до 50 кг.

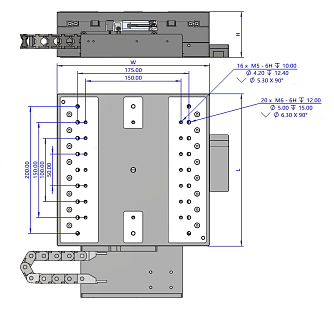

E-LMT-XY - серия двухосевых позиционеров со стальным сердечником, обеспечивающих перемещение по осям XY.
Отличительной особенностью данных устройств являются линейные безжелезные двигатели, которые не имеют механических компонентов в трансмиссии. Это позволяет им передавать приводное усилие на движущуюся платформу без трения, что обеспечивает высокую скорость и ускорение. Несмотря на высокие скорости, движение остаётся плавным на низких скоростях, а на высоких отсутствуют вибрации. Благодаря этому в управлении транслятором исключаются нелинейные эффекты.
В перекрестных роликовых направляющих точечный контакт шариков в шариковых направляющих заменяется линейным контактом закаленных роликов. Следовательно, они значительно жестче и требуют меньшей предварительной нагрузки, что снижает трение и обеспечивает более плавный ход. Также они отличаются высокой точностью и грузоподъемностью. Цельные направляющие с роликами предотвращают проскальзывание.
Особенности:
- Одновременное позиционирование по осям X и Y.
- Точность повторного позиционирования до 0,3 мкм.
- Линейный энкодер с разрешением 4,88 нм.
- Перекрестные роликовые направляющие.
- Линейный двигатель.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
|
Модель
|
E-LMT-XY-100X100 |
E-LMT-XY-200X200 |
E-LMT-XY-300X300 | ||
|
Тип двигателя
|
Трехфазный безжелезный двигатель |
- | |||
|
Разрешение оптического энкодера
|
50 нм (абсолютное значение) или sincos 4,88 нм (более высокие разрешения доступны опционально) |
- | |||
|
Тяга двигателя
|
Непрерывная
|
40 |
60 | 60 | Н |
|
Пиковая
|
90 | 210 | 210 | Н | |
|
Минимальный размер шага
(NanoPWM или линейный привод) |
10 | нм | |||
|
Перемещение
|
100×100 | 200×200 | 300×300 | мм | |
|
Точность повторного позиционирования
|
±0,3 |
мкм | |||
|
Точность позиционирования
|
±1 |
мкм | |||
|
Плоскостность
|
6 | 8 | 10 | мкм | |
|
Прямолинейность
|
1 | 1,5 | 2,5 | мкм | |
|
Максимальная скорость
|
500 | мм/с | |||
|
Максимальная нагрузка
|
15 | 30 | 50 | кг | |
- Медицинская промышленность.
- Лазерная резка.
- Сканирование поверхностенй.
- Биотехнология.
- Метрология.
- AOI (Автоматический оптический контроль).
- Лазерная маркировка.
