SPMT-01 - детектор одиночных фотонов
- Диапазон длин волн: от 185 нм до 920 нм.
- Диаметр активной области: 8 мм.
- Высокая эффективность обнаружения.
- Темновой счёт: от 10 имп/с.
SPMT-01 – компактный модуль счета одиночных фотонов, предназначенный для регистрации сверхслабых оптических сигналов. В основе устройства используется фотоэлектронный умножитель (ФЭУ), высоковольтный источник питания и быстродействующая схема усиления и формирования импульсов.
Модуль преобразует зарегистрированные фотоны в стандартные импульсные сигналы положительной логики, которые могут непосредственно подаваться на счетчик импульсов или другое измерительное оборудование. Конструкция ориентирована на работу в системах, где требуется высокая чувствительность при регистрации слабого излучения и широкий динамический диапазон.

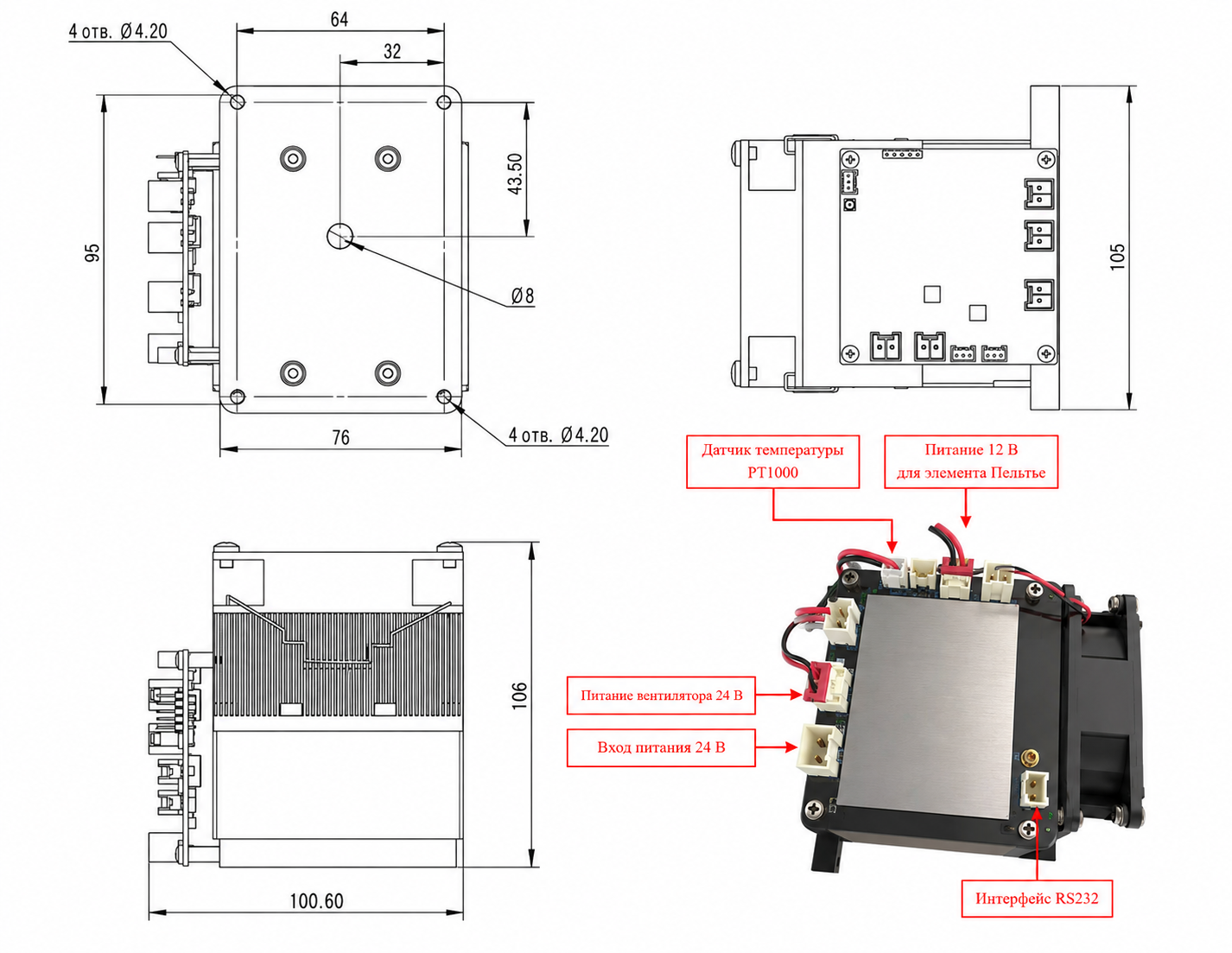

Линейка SPMT-01 включает исполнения с различными типами фотокатодов и спектральными диапазонами от ультрафиолетовой до ближней инфракрасной области. Также предусмотрено исполнение SPMT-01-20 с охлаждением.
Особенности:
- Регистрация сверхслабого оптического излучения с мощностью порядка 10⁻¹⁵ - 10⁻⁹ Вт.
- Мертвое время всего 16 - 22 нс, что обеспечивает высокую скорость счета фотонов.
- Максимальная частота счета до насыщения – 50×106 имп/с.
- Широкий спектральный диапазон – в зависимости от исполнения от 185 до 920 нм.
- Компактная экранированная конструкция с регулируемым высоким напряжением ФЭУ до 1045 В и стандартным импульсным выходом через SMA.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Напряжение питания | 4,75 | 5 | 5,25 | В |
| Потребляемый ток | - | 0,1 | 0,2 | А |
| Рабочая температура корпуса | - | - | 50 | °C |
| Диаметр активной области | - | 8 | - | мм |
| Длина волны максимальной чувствительности | 400 | - | 650 | нм |
| Длительность выходного импульса | 4 | 6 | 10 | нс |
| Мертвое время | 16 | 20 | 22 | нс |
| Рекомендуемое сопротивление нагрузки | - | 50 | - | Ом |
| Логика выходного сигнала | положительная | - | ||
| Уровень TTL HIGH при нагрузке 1 кОм (50 Ом) | 4 (2) | 4,4 (2,2) | - | В |
| Уровень TTL LOW | - | - | 0,8 | В |
| Частота счета до насыщения | - | 50×106 | - | имп/c |
| Максимальное высокое напряжение ФЭУ | - | - | 1045 | В |
| Диапазон регистрируемой оптической мощности | 10-15 | - | 10-9 | Вт |
Чувствительность счета ( в с-1 · пВт-1)
| Длина волны | SPMT-01-110 | SPMT-01-210 | SPMT-01-01 | SPMT-01-20 |
|---|---|---|---|---|
| 300 нм | 3,7×105 | 3,9×105 | 2,7×105 | 4,4×104 |
| 400 нм | 4,9×105 | 6,1×105 | 3,6×105 | 1,4×105 |
| 500 нм | 3,7×105 | 4,6×105 | 2,8×105 | 3,4×105 |
| 600 нм | 1,1×105 | 1,3×105 | 2,0×105 | 3,5×105 |
| 700 нм | 7,7×103 | 9,1×103 | 1,2×105 | 3,3×105 |
| 800 нм | - | - | 3,0×104 | 2,4×105 |
Темновой счёт
| Модель | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| SPMT-01-110 | 10 | 50 | 100 | имп/c |
| SPMT-01-113 | 15 | 55 | 110 | имп/c |
| SPMT-01-210 | 10 | 50 | 100 | имп/c |
| SPMT-01-01 | 100 | 600 | 1000 | имп/c |
| SPMT-01-20 (с охлаждением) | 200 | 300 | 500 | имп/c |
-
Анализаторы SO₂, NO и NO₂.
- Измерение электролюминесценции (EL).
-
Измерение фотолюминесценции (PL).
-
FLIM – флуоресцентная микроскопия с измерением времени жизни.
-
LiDAR – лазерная локация и дальнометрия.
-
Анализ биофлуоресценции.
-
Высокочувствительные анализаторы частиц.
