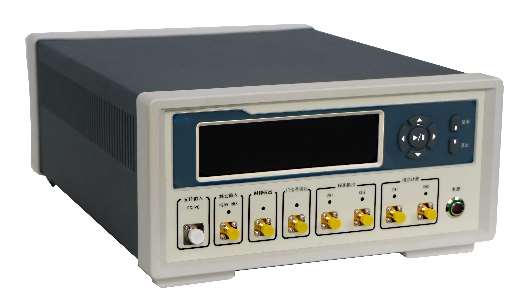

WT-SPD300 - настольный счетчик одиночных фотонов

WT-SPD - это серия настольных одноканальных приборов для обнаружения слабых сигналов.

Диапазон длин волн 950 - 1650 нм
Частота 100 МГц
Скорость темнового счета < 2 × 10-6
Производитель:  RMY ELECTRONICS

WT-SPD - это серия одноканальных приборов для обнаружения слабых сигналов. Детектор играет незаменимую роль в технологических областях: квантовая оптика, биологическая оптика, лазерная дальнометрия и т. д. Однофотонный счетчик также находит свое применение в области квантовой криптографии и становится основным устройством фотоэлектрического преобразования квантового сигнала.

Инфракрасный однофотонный счетчик серии WT-SPD  обладает низкой скоростью темного счета, низкой стоимостью и высокой стабильностью. При его создании компанией RMY был использован ряд передовых технологий, таких как управление стробированием, ограничение мертвого времени, подавление шума и подавление постимпульса и т. д. Прибор использует лавинный диод InGaAs/InP в режиме Гейгера в качестве светочувствительного элемента. Оригинальная новая схема технологии дифференциальной фильтрации дополнительно уменьшает скорость темнового счета при сохранении высокой эффективности обнаружения.

Особенности:

  • Сверхнизкая скорость темнового счета: < 2 × 10-6 (ширина строб-импульса 1 нс, эффективность детектирования 10%)
  • Режим мульти-триггера: LVTTL, LVPECL, NECL, CML, LVDS, NIM, самоопределение и т. д.
  • Высокая стабильность конструкции: внутренняя постоянная температура контролируется, уменьшая влияние температурного дрейфа
  • Вспомогательный счетчик: поддержка подсчета различных сигналов общего уровня

Параметр Значение Ед. измерения
Диапазон длин волн 950 - 1650 нм
Диапазон временной задержки внутреннего триггера 0 - 20 нс
Максимальная частота триггера 100 МГц

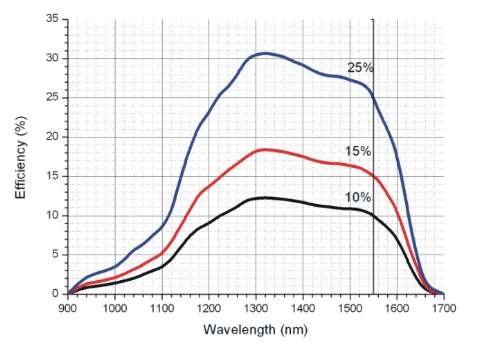

Эффективность детектирования 10 - 25 %
Ширина строб-импульса 1/2/3 нс
Диапазон времени затухания 0-100 мкс
Регулируемое время задержки
0 - 20 нс
Остаточный импульс
< 2,3 %
Задержка времени дрейфа (температуры)
< 50 пс
Время охлаждения ≤ 6
мин
Диапазон рабочих температур
5 - 35
Габариты 275 х 138 х 354 мм
Источник питания 100 - 240 В AC
Потребляемая мощность
≤ 75
Вт

Спецификация скорости темнового тока (частота триггера = 100 МГц, Ширина строб-импульса = 1 нс)

PN Эффективность детектирования 10% Эффективность детектирования 20%
WT-SPD300-ULN
< 2×10-6
< 8×10-6
WT-SPD300-LN
< 5×10-6
< 2×10-5
WT-SPD300-STD
< 1×10-6
< 4×10-5

  • Квантовое распределение ключей
  • Лазерная дальнометрия
  • Детектирование в атмосфере и воде
  • Квантовая оптика, био-оптика
  • Неразрушающий анализ
  • Флуоресцентный спектр

Модель Описание
WT-SPD300-ULN Настольный счетчик одиночных фотонов, скорость темнового счета < 2х10-6
WT-SPD300-LN Настольный счетчик одиночных фотонов, скорость темнового счета < 5х10-6
WT-SPD300-STD Настольный счетчик одиночных фотонов, скорость темнового счета < 1х10-5
