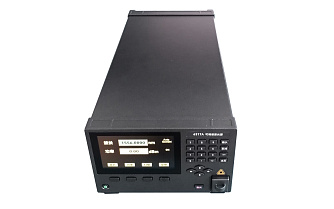

6317A - перестраиваемый лазерный источник
- Оптическая мощность: ≥13 дБм.
- Диапазон перестройки: от 1480 нм до 1680 нм.
- Разрешение перестройки длины волны: 0,1 пм.
- Абсолютная точность: ±3 пм.
- Тип оптического коннектора: FC/APC.
6317A - это высокопроизводительный перестраиваемый лазерный источник. Его высокоточная система управления и прецизионный оптический резонатор обеспечивают высокую мощность, узкую ширину линии и непрерывную перестройку без перескоков мод в диапазоне 1480-1680 нм. Выходное лазерное излучение обладает высокой повторяемостью по длине волны и мощности, а также широким динамическим диапазоном. При стабильном сканировании по длине волны возможен синхронный вывод триггерных сигналов с высокой точностью по длине волны. 6317A является идеальным перестраиваемым лазерным источником для тестирования и измерения в таких областях, как оптическая связь, когерентная оптика, оптическое зондирование и прецизионная спектроскопия.
Для того чтобы предоставить комплексные решения для тестирования и измерений в области оптической связи, перестраиваемый лазерный источник 6317A может сочетаться с оптическими анализаторами спектра, измерителями оптической мощности и т.п.
Особенности:- Режим без перескоков мод во всем рабочем диапазоне, благодаря которому осуществляется непрерывное сканирование длины волны в диапазоне 1480-1680 нм со скоростью до 240 нм/с.
- Высокоточная конструкция, которая обеспечивает разрешение перестройки 0,1 пм и абсолютную точность по длине волны ±3 пм.
- Узкая ширина спектральной линии может достигать 100 кГц.
- Высокая стабильность выходной мощности ±0,01 дБ, пиковая выходная мощность более 13 дБм.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Диапазон перестройки длины волны | 1500~1600 / 1500~1640 / 1480~1650 / 1500~1680 | нм |
| Разрешение настройки длины волны | 0,1 | пм |
| Стабильность длины волны (1 час, ±0,5 °C) | ±2 (типичное значение ±1) | пм |
| Абсолютная точность длины волны (при 25±1℃) | ±3 | пм |
|
Абсолютная точность длины волны (при рабочей температуре) |
±5 | пм |
| Повторяемость | ±2 (типичное значение ±1) | пм |
| Скорость развертки | 0,1~240 | нм/с |
| Диапазон точной настройки | ≥10 | ГГц |
| Выходная мощность (пик) | ≥13 | дБм |
|
Выходная мощность @ 1500~1600 / 1500~1640 нм |
≥10 | дБм |
|
Выходная мощность (на всем диапазоне перестройки) |
≥7 | дБм |
| Стабильность мощности (1 час, ±0,5 °C) | ±0,01 | дБ |
| Повторяемость мощности | ±0,01 | дБ |
| Равномерность мощности | ±0,2 | кГц |
| Относительная интенсивность шума (RIN) | -145 (1МГц~3ГГц) | дБ/Гц |
|
Ширина спектральной линии (собственная временная задержка) |
<100 | кГц |
| Естественная ширина линии | <10 | кГц |
| Коэффициент подавления боковой моды (SMMR) | ≥45 | дБ |
| Коэффициент спонтанного излучения | ≥65 | дБ |
| Оптический коннектор | FC/APC | |
| Размеры (Ш×В×Г) | 213×133×451 | мм |
| Вес | 7 | кг |
| Питание | 100-240 В AC, 50/60 Гц ±5% | |
| Потребляемая мощность | 30 | Вт |
| Рабочая температура | 15 ~ 35 | °C |
| Относительная влажность | ≤80 | % |
- Тестирование DWDM систем.
- Тестирование оптической связи.
- Когерентная оптика.
- Прецизионная спектроскопия.
