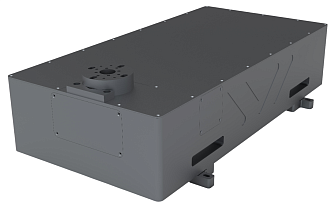

TR-D20 - Nd:YLF лазеры на 20 мДж с высокой частотой повторения для PIV, 527 нм
Твердотельные Nd:YLF лазеры с диодной накачкой серии TR-D20 предназначены для генерации наносекундных импульсов с энергией до 20 мДж и частотой повторения до 10 кГц.
- Энергия импульса 20 мДж для 1 кГц.
- Максимальная средняя мощность 30 Вт.
- Длина волны 527 нм.
- Частота повторений 1 Гц - 10 кГц.
- Длительность импульса 100 - 170 нс.
- Высокая надежность и стабильность.
Твердотельные Nd:YLF лазеры с диодной накачкой и двойным резонатором серии TR-D применяются для PIV. В устрйствах используется конструкция с двумя модулями накачки, что эффективно компенсирует естественный эффект двулучепреломления кристалла YLF. Это позволяет достичь высокой эффективности электро-оптического преобразования, симметричного распределения поперечного поля и высокой стабильности, что делает их подходящими для применения в PIV-системах.
Особенности:
- Максимальная энергия импульса 20 мДж.
- Частота повторения импульсов от 1 Гц до 10 кГц.
- Срок службы лазерного диода более 10 000 часов.
- Конструкция с двойным резонатором, обеспечивающая температурную и механическую стабильность.

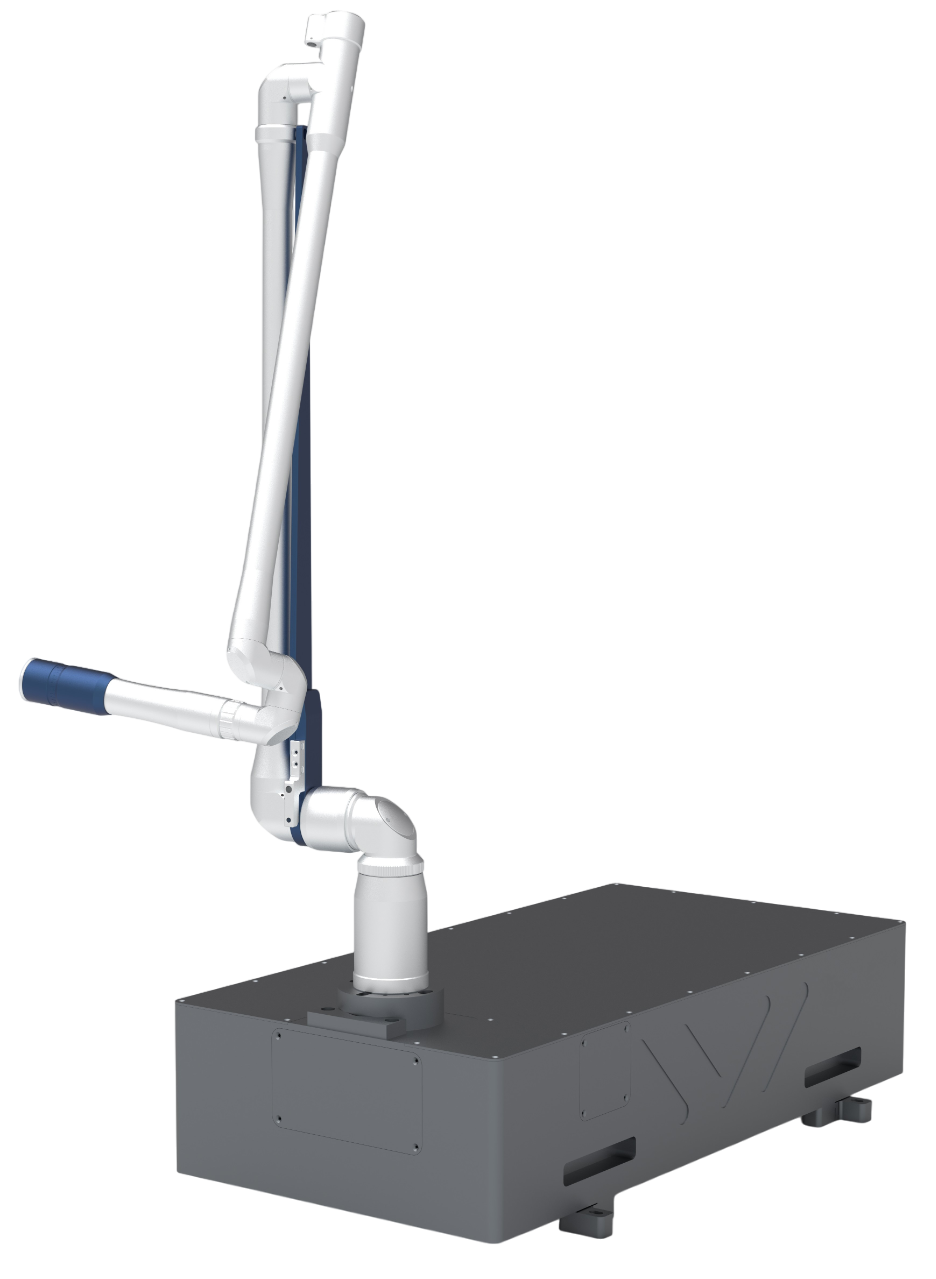

- Опция с подвесным излучателем или объединения двух пучков.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
|
Длина волны
|
527 | нм | |
|
Частота повторения импульсов
|
1 - 10k | Гц | |
|
Максимальная энергия импульса (@1 кГц)
|
20 | мДж | |
|
Максимальная мощность (@4 кГц)
|
30 | Вт | |
|
Стабильность мощности (RMS)
|
≤1 | % | |
|
Длительность импульса (@1 кГц)
|
100 - 170 | нс | |
|
Расходимость пучка
|
≤8 | мрад | |
|
Стабильность наведения пучка
|
≤20 | мкрад | |
|
Временной джиттер
|
≤4 | нс | |
|
Диаметр пучка
|
5 ± 10% | мм | |
|
Поляризация
|
Линейная | - | |
|
Коэффициент поляризации
|
≥100:1 | - | |
|
Рабочее напряжение
|
220 ± 5% / 50 - 60 | В перем. тока / Гц | |
|
Потребление мощности
|
Лазерная головка | 3 | кВт |
| Чиллер | 2 | ||
|
Рабочая температура
|
+5 - +35 | °C | |
|
Относительная влажность
|
≤80 | % | |
|
Время прогрева
|
≤15 | мин | |
- PIV - измерение поля скоростей методом цифровой трассерной визуализации.
- Шлирен-метод.
