LBO - нелинейные кристаллы
- Параллелизм: 30".
- Апертура: 90%.
- Длина волны лазера: 355 - 1300 нм.
LBO является отличным нелинейным кристаллом для использования в ультрафиолетовом диапазоне. Он успешно применяется в генерации второй и третьей гармоник в YLF, YAG, YAP лазерах.
Кристалл LBO имеет широкую полосу пропускания, хорошее пропускание в ультрафиолетовом диапазоне, незначительное поглощение влаги, хорошие физико-химические свойства, умеренный нелинейный оптический коэффициент, хорошую оптическую однородность, высокий порог повреждения и большой допустимый угол. Он широко используется в области второй гармоники высокой средней мощности, суммарной частоты, разностной частоты, третьей гармоники, четвертой гармоники и параметрических колебаний.
Преимущество LBO заключается в том, что с помощью температурной перестройки можно добиться фазовой синхронизации.
Особенности:
- Высокая оптическая однородность.
- Большой диапазон перестраиваемых длин волн.
- Широкая область прозрачности.
- Высокий порог повреждения.
- Широкий приемный угол и малое смещение.
Физические и химические свойства
| Параметр | Значение | Ед. Измерениия |
|---|---|---|
| Формула | LiB3O5 |
|
| Кристаллическая структура |
Ромбическая сингония, 2mm, Pna21 |
|
|
Константа решетки |
a = 8,4473Å b = 7,3788Å c = 5,1395Å Z = 2 |
|
| Плотность | 2,47 | г/см3 |
| Температура плавления | 834 | °C |
| Теплопроводность | 3,5 | Вт⋅м-1⋅К-1 |
| Твердость по шкале Мооса | 6 |
|
| Двулучепреломление |
Отрицательный двухосный 2Vz = 109.2˚ при λ = 0,5321 мкм
|
|
Линейные оптические свойства
| Параметр | Значение | Ед. Измерениия |
|---|---|---|

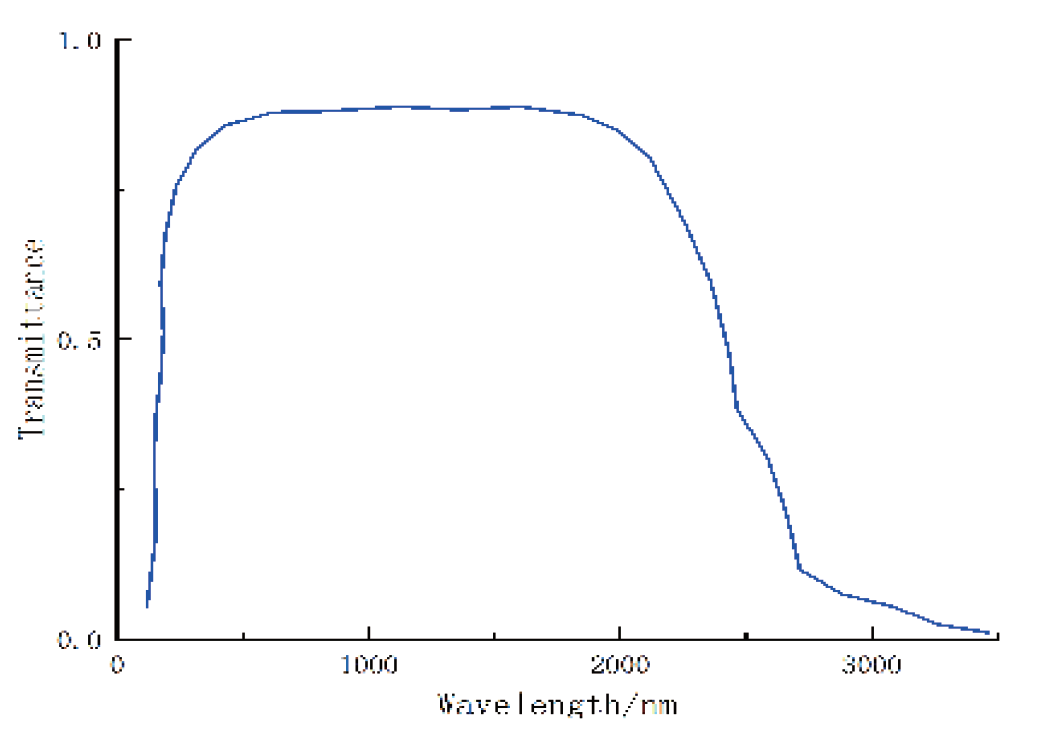

| Прозрачность | 169 - 2600 |
нм
|
| Коэффициент поглощения |
0,1 (1064 нм) 0,3 (532 нм) |
%/см
|
| Показатель преломления (1064 нм) |
nx = 1,5656
ny = 1,5905 nz = 1,6055 |
|
|
Показатель преломления (532 нм) |
nx = 1,5785
ny = 1,6065 nz = 1,6212 |
|
|
Показатель преломления (266 нм) |
nx = 1,5973
ny = 1,6286 nz = 1,6444 |
|
|
Уравнение Зельмейера (λ в мкм) |
nx2 = 2,45414 + 0,011249 / (λ2 - 0,011350) - 0,014591 λ2 - 6,6⋅10-5λ4
ny2 = 2,53907 + 0,012711 / (λ2 - 0,012523) - 0,018540λ2 + 2,0⋅10-4λ4
nz2 = 2,58618 + 0,013099 / (λ2 - 0,011893) - 0,017968λ2 - 2,26⋅10-4λ4
|
|
Нелинейные оптические свойства
| Параметр | Значение | Ед. Измерениия |
|---|---|---|

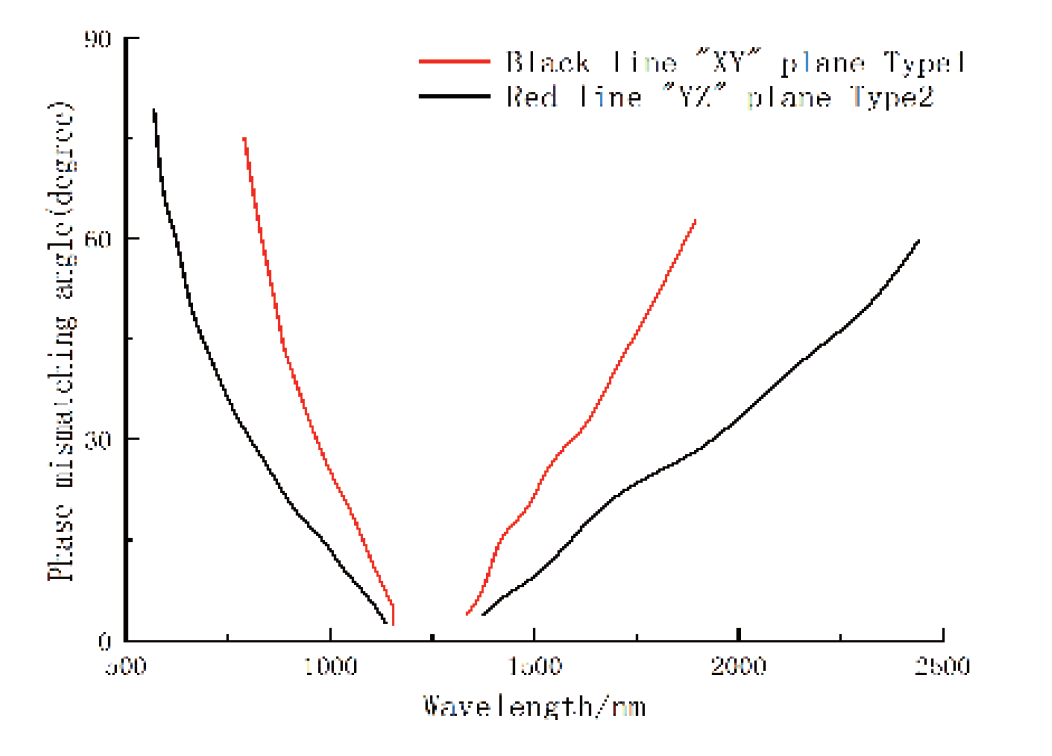

| Диапазон соответствия SHG (ГВГ) |
551 ∼ 2600 (Тип I) 790 ∼ 2150 (Тип II) |
нм
|
|
Коэффициенты NLO |
deff(I)=d32cosΦ (Type I in XY plane) deff(I)=d31cos2θ+d32sin2θ (Type I in XZ plane) deff(II)=d31cosθ (Type II in YZ plane) deff(II)=d31cos2θ+d32sin2θ (Type II in XZ plane) |
|
| Постоянные коэффициентов NLO |
d31=1,05 ± 0,09
d32=-0,98 ± 0,09 d33= 0,05 ± 0,006 |
пм/В |
| Телесный угол приема |
6,54 (Φ, Type I,1064 SHG)
15,27 (q, Type II,1064 SHG) |
мрад-см
|
|
Термооптические коэффициент (λ в мкм) |
dnx/dT = -9.3⋅10-6
dny/dT = -13.6⋅10-6 dnz/dT = (-6.3 - 2.1λ)⋅10-6 |
◦C-1 |
Полировка
| Параметр | Значение | Ед. Измерениия |
|---|---|---|
| Погрешность ориентации |
0,5 |
° |
| Погрешность толщины / диаметра |
±0,05 |
мм |
| Волновое искажение (632 нм) |
< λ/4 |
|
|
Качество поверхности |
10 / 5 |
|
| Параллелизм |
30 |
" |
| Перпендикулярность |
15
|
'
|
| Апертура |
90
|
%
|
| Фаска |
< 0.2×45°
|
|
- OPA (оптические параметрические усилители) и OPO (осцилляторы).
- SHG (удвоение частотной гармоники) и THG (удвоение тройной гармоники).
- Nd:YLF лазер с диодной лазерной накачкой и Nd:YAG лазер. Александрит, Ti:Sapphire, лазеры на красителях, лазеры с ультракороткими импульсами.
