VDL-MSR-66-XX - регулируемая оптическая линия задержки на 660 пс

Электроуправляемая регулируемая оптическая линия задержки VDL-MSR-66-XX обеспечивает задержку оптического сигнала до 660 пс. Высокопрочная, усиленная конструкция делает устройство подходящим для высокочувствительных волоконно-оптических интерферометров, оптической когерентной томографии и других применений. Обладает высокой точностью регулировки, имеет низкие вносимые потери.
  • Максимальная оптическая задержка до 660 пс.
  • Рабочая длина волны 1064/1310/1480/1550 нм.
  • Вносимые потери < 1,5 дБ.
  • Обратные потери 55 дБ.
Производитель:  OPEAK

Линия задержки VDL-MSR-66-XX - это электроуправляемая волоконно-оптическая линия задержки с отражающим оптическим трактом, подходящая для высокочувствительного волоконно-оптического интерферометра и других применений. Уникальная технология регулировки оптического пути может обеспечить низкие вносимые потери и их малое изменение. Высокопрочная усиленная конструкция позволяет использовать оптическую линию задержки для научных исследований. Для проведения экспериментов и исследований предусмотрена возможность изменения конструкции под заказ, оптические и электрические детали могут быть изменены в соответствии с требованиями заказчика.

  • Шаговый двигатель.
  • Контроль задержки с высоким разрешением..
  • Низкие вносимые потери.

Параметр Значение       Ед. измерения
Длина волны
1064/1310/1480/1550 нм
Величина оптической задержки
660 пс
Разрешение задержки
10,15 40,6 фс
Скорость
16,65 8,325 66,6 33,3 пс/с
Вносимые потери
≤ 1,5 дБ
Отклонения вносимых потерь
± 0,5 дБ
PDL (потери, зависящие от поляризации)
0,1 дБ
Обратные потери
55 дБ
Коэффициент экстинкции
18 дБ
Мощность разрушения оптического материала
≤ 500 мВт

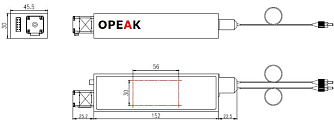

Размеры (Д × Ш × В)
152 × 45,5 × 30 мм
Рабочая температура
0..+40
Температура хранения
-50..+50
Тип волокна
Flex1060/Corning SMF28e+/Fujikura Panda PMF

  • Оптическая когерентная томография (OCT).
  • Оптический анализ спектра Фурье.
  • Оптоволоконные интерферометры.
  • Оптическое мультиплексирование по времени (OTDM).
  • Генерация и измерение оптической фазовой задержки.

Модель Описание
VDL-MOS-R-66-15-SM-FA Электроуправляемая регулируемая оптическая линия задержки. 660 пс. 1550 нм. SMF-900 мкм. FC/APC.
VDL-MOS-R-66-16-SM-FP Электроуправляемая регулируемая оптическая линия задержки. 660 пс. 1650 нм. SMF-900 мкм. FC/PC.
VDL-MOS-R-66-10-PM-SP Электроуправляемая регулируемая оптическая линия задержки. 660 пс. 1060 нм. PMF-900 мкм. SC/PC.
VDL-MOS-R-66-13-PM-NC Электроуправляемая регулируемая оптическая линия задержки. 660 пс. 1310 нм. PMF-900 мкм. Без коннекторов.
VDL-MOS-R-66-XX-XX-XX Электроуправляемая регулируемая оптическая линия задержки. 660 пс. (Требуется указать параметры при заказе.)
