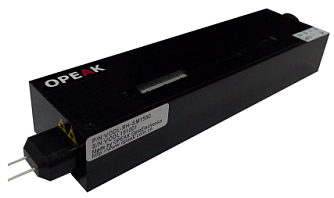

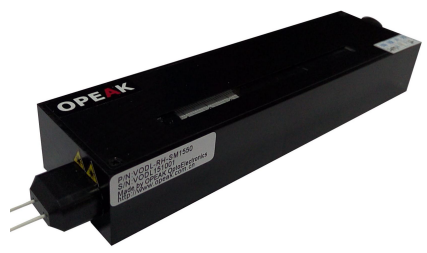

VDL-MAR-100-XX - регулируемая оптическая линия задержки на 1000 пс

Регулируемая оптическая линия задержки VDL-MAR-100-XX обеспечивает задержку оптического сигнала до 1000 пс. Высокопрочная, усиленная конструкция делает устройство подходящим для высокочувствительных волоконно-оптических интерферометров, оптической когерентной томографии и других применений. Обладает высокой точностью регулировки, имеет низкие вносимые потери.
  • Максимальная оптическая задержка: 1000 пс.
  • Рабочая длина волны: 1064/1310/1480/1550 нм.
  • Вносимые потери: < 2 дБ.
  • Обратные потери: 55 дБ.
Производитель:  OPEAK

Линия задержки VDL-MAR-10-XX - это волоконно-оптическая линия задержки с ручной регулировкой, подходящая для высокочувствительных волоконно-оптических интерферометров. Реализованы: использование пирамидальной призмы с низкими вносимыми потерями, высокоточная одномерная ступень линейного смещения. Система обладает чрезвычайно высокой точностью регулировки. Уникальная технология регулировки длины оптического пути обеспечивает низкие вносимые потери и их малое колебание. Высокопрочная усиленная конструкция позволяет использовать оптическую линию задержки для научных исследований. Для проведения экспериментов и исследований предусмотрена возможность изменения конструкции под индивидуальный заказ, оптические и ручные детали могут быть скорректированы в соответствии с требованиями заказчика.

  • Высокоточная регулировка задержки.
  • Низкие вносимые потери.

Параметр Значение Ед. измерения
Длина волны 1064/1310/1480/1550 нм
Величина оптической задержки
1000 пс
Оптический путь за проход
333 фс
Шаг регулировки задержки за один оборот
6,7 пс
Вносимые потери
≤ 2 дБ
Отклонения вносимых потерь
± 0,5 дБ
PDL (потери, зависящие от поляризации)
0,1 дБ
Обратные потери
55 дБ
Коэффициент экстинкции
18 дБ
Мощность разрушения оптического материала
≤ 500 мВт

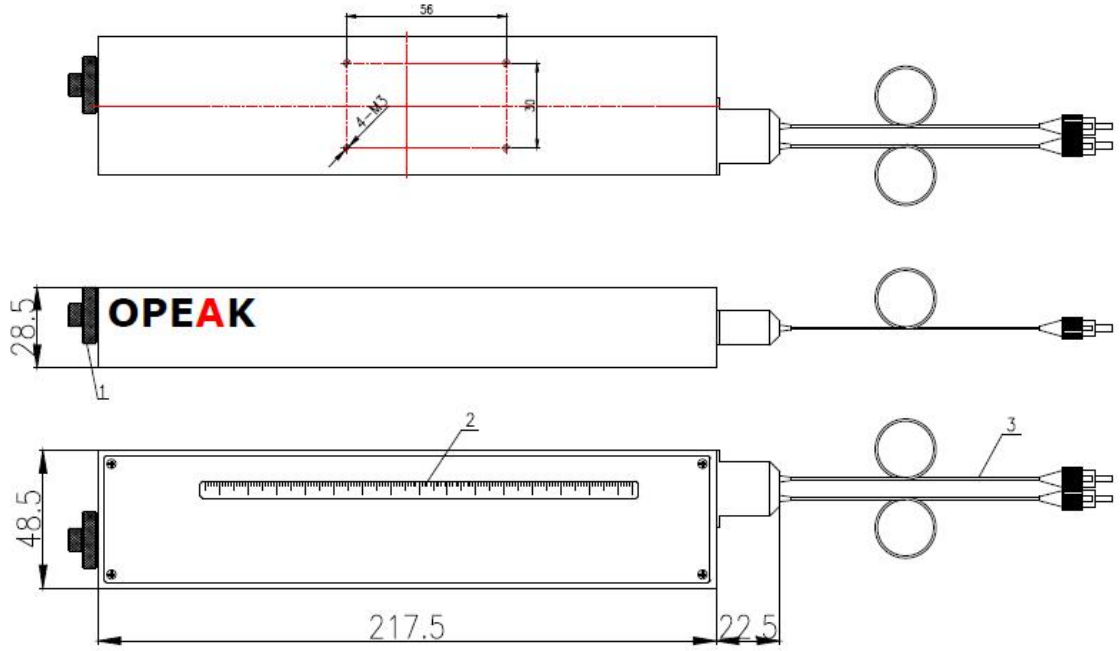

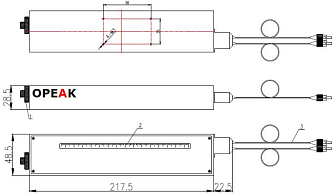

Размеры (Д × Ш × В)
217,5 × 48,5 × 28,5 мм
Рабочая температура
0..+40
Температура хранения
-50..+50
Тип волокна
Flex1060/Corning SMF28e+/Fujikura Panda PMF


  • Оптическая когерентная томография (OCT)
  • Оптический анализ спектра Фурье
  • Оптоволоконные интерферометры
  • Оптическое мультиплексирование по времени (OTDM)

Модель Описание
VDL-MAR-100-1064 Регулируемая оптическая линия задержки. Оптическая задержка 1000 пс. Длина волны 1064 нм. Вносимые потери от 1,5 до 2 дБ. Обратные потери 55 дБ.
VDL-MAR-100-1310 Регулируемая оптическая линия задержки. Оптическая задержка 1000 пс. Длина волны 1310 нм. Вносимые потери от 1,5 до 2 дБ. Обратные потери 55 дБ.
VDL-MAR-100-1480 Регулируемая оптическая линия задержки. Оптическая задержка 1000 пс. Длина волны 1480 нм. Вносимые потери от 1,5 до 2 дБ. Обратные потери 55 дБ.
VDL-MAR-100-1550 Регулируемая оптическая линия задержки. Оптическая задержка 1000 пс. Длина волны 1550 нм. Вносимые потери от 1,5 до 2 дБ. Обратные потери 55 дБ.
