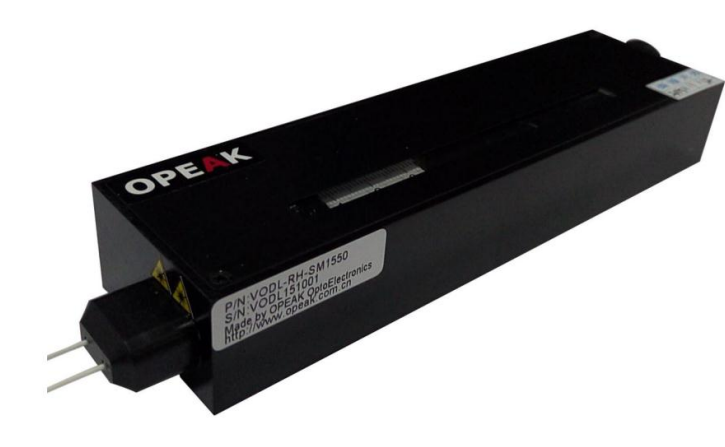

VDL-MAR-33-XX - регулируемая оптическая линия задержки на 330 пс
- Максимальная оптическая задержка: 330 пс.
- Рабочая длина волны: 1064/1310/1480/1550 нм.
- Вносимые потери: < 1,5 дБ.
- Обратные потери: 55 дБ.
Линия задержки VDL-MAR-10-XX - это волоконно-оптическая линия задержки с ручной регулировкой, подходящая для высокочувствительных волоконно-оптических интерферометров. Реализованы: использование пирамидальной призмы с низкими вносимыми потерями, высокоточная одномерная ступень линейного смещения. Система обладает чрезвычайно высокой точностью регулировки. Уникальная технология регулировки длины оптического пути обеспечивает низкие вносимые потери и их малое колебание. Высокопрочная усиленная конструкция позволяет использовать оптическую линию задержки для научных исследований. Для проведения экспериментов и исследований предусмотрена возможность изменения конструкции под индивидуальный заказ, оптические и ручные детали могут быть скорректированы в соответствии с требованиями заказчика.
- Высокоточная регулировка задержки.
- Низкие вносимые потери.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Длина волны | 1064/1310/1480/1550 | нм |
|
Величина оптической задержки
|
330 | пс |
|
Оптический путь за проход
|
333 | фс |
|
Шаг регулировки задержки за один оборот
|
6,7 | пс |
|
Вносимые потери
|
≤ 1,5 | дБ |
|
Отклонения вносимых потерь
|
± 0,5 | дБ |
|
PDL (потери, зависящие от поляризации)
|
0,1 | дБ |
|
Обратные потери
|
55 | дБ |
|
Коэффициент экстинкции
|
18 | дБ |
|
Мощность разрушения оптического материала
|
≤ 500 | мВт |
|
Размеры (Д × Ш × В)
|
119,8 × 45,5 × 26,5 | мм |
|
Рабочая температура
|
0..+40 | ℃ |
|
Температура хранения
|
-50..+50 | ℃ |
|
Тип волокна
|
Flex1060/Corning SMF28e+/Fujikura Panda PMF |
- Оптическая когерентная томография (OCT)
- Оптический анализ спектра Фурье
- Оптоволоконные интерферометры
- Оптическое мультиплексирование по времени (OTDM)
