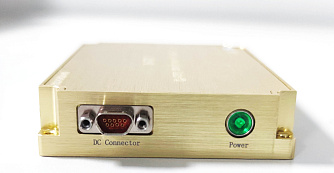

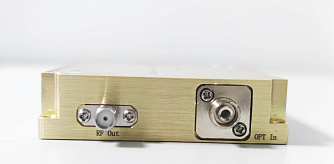

Link-Tx-5 - оптические передатчики опорных сигналов с частотой 5 МГц
Link-Tx-5 - серия оптических передатчиков, предназначенных для передачи опорного сигнала с частотой 5 МГц по ВОЛП. Применяются в системах синхронизации и системах передачи эталонов времени.
- Диапазон частот 4,9 - 5,1 МГц.
- Спектральный диапазон 1280 - 1430 нм.
- Входная мощность ВЧ сигнала 11 дБм.
- Выходная оптическая мощность 7 дБмо.
Производитель: NEON
Электрические и оптические характеристики (TC = 22 ± 3 °C)
| Параметр | Мин. | Тип. | Макс. | Ед. измерения | |
|---|---|---|---|---|---|
| Параметры линии | |||||
| Диапазон частот | 4,9 | - | 5,1 | МГц | |
|
Длина волоконно-оптической линии |
0 | 2 | 4 | км | |
| Оптические потери2 | 0 | 1 | 2 | дБо | |
|
Фазовый шум2 @ входной ВЧ сигнал +11 дБм, оптические потери 1 дБ, 25°C |
> 1 Гц | - | - | -95 | дБн/Гц |
|
> 10 Гц |
-130 |
||||
|
> 35 Гц |
-135 |
||||
|
> 100 Гц |
-137 |
||||
|
> 1 кГц |
-142 |
||||
|
> 350 кГц |
-142 |
||||
|
> 1 МГц |
-142 |
||||
| Рабочая температура | -10 | - | +50 |
°C |
|
|
Коэффициент шума |
- | 20 | - | дБ | |
| Параметры передатчика | |||||
| Входной ВЧ сигнал2 | - | 11 | - | дБм | |
| Вторая гармоника | - | - | -40 |
дБн |
|
| Негармонические искажения | - | - | -80 | дБн | |
| Длина волны |
1280 |
- | 1340 |
нм |
|
| Возвратные потери | -12 | - | - | дБ | |
| Вносимые потери | - | 29 | - | дБ | |
| Источник питания DC (@ 25°C)3 | - | 12 | - | В | |
| - | - | 500 | мА | ||
|
Выходной оптический сигнал |
6 | 7 | - | дБмо | |
| Коннекторы | |||||
| Входной ВЧ интерфейс |
SMA-K，50 Ом |
- | |||
| Выходной оптический интерфейс |
FC/APC |
- | |||
- дБмо и дБо обозначают оптическую мощность и потери, чтобы избежать путаницы с радиочастотными дБм и дБ.
- Показатели могут ухудшаться при работе за пределами заданных значений входного ВЧ сигнала и оптических потерь.
- Температура при максимальном токе 1,5 А.
- Аналоговые оптоволоконные линии передачи опорных спутниковых сигналов.
- Аналоговые оптоволоконные линии передачи опорных сигналов времени.
