DCS540 - оптический прерыватель
DCS540 – механический оптический модулятор с частотой модулирования от 1 Гц до 5 кГц.
- Частота модулирования: 1 Гц – 5 кГц.
- Разрешение: 0,01 Гц.
- Стабильность частоты: 250 ppm/°C.
- Дисплей: 2,4 дюйма, 320×240 LCD.
- Интерфейс: RS232 – USB.
Производитель: EV
DCS540 представляет собой оптический прерыватель, предназначенный для модуляции непрерывного лазерного излучения. Прибор оснащён 2,4-дюймовым LCD-дисплеем с 6-значным отображением частоты и управляется одним фотоэлектрическим энкодером. Частота модулирования задаётся с разрешением 0,01 Гц и остаётся стабильной в диапазоне рабочих температур от 10 до 40 °C. Все функции прибора можно контролировать и считывать через интерфейс RS232 – USB.
Особенности:- Разрешение 0,01 Гц.
- Частота модулирования 1 Гц – 5 кГц.
- Стандартный вход/выход TTL/CMOS.
- Дисплей 2,4 дюйма, 320×240 LCD.
- Управление одним фотоэлектрическим энкодером.
| Параметр | Значение | Единицы измерения |
|---|---|---|
| Стабильность частоты | 250 | ppm/°C |
| Дрейф частоты | < 1 | % |
| Разрешение частоты | 0,01 | Гц |
| Рабочая температура | от 10 до 40 | °C |
| Дисплей | 2,4 дюйма, 320×240 LCD |
|
| Вход и выход | BNC |
|
| Совместимость входа и выхода | стандартный уровень TTL / CMOS |
|
| Входное напряжение | 0 – 5 | В |
| Высокий уровень входа | > 3,6 | В |
| Низкий уровень входа | < 0,4 | В |
| Минимальное сопротивление нагрузки | 500 | Ом |
| Интерфейс | RS232 – USB |
|
| Мощность | < 30 | Вт |

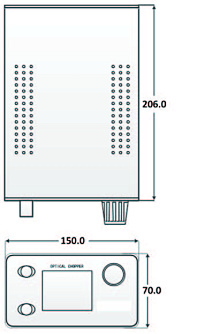

| Габариты (Ш×Д×В) | 206 × 150 × 70 | мм |

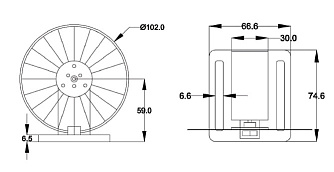

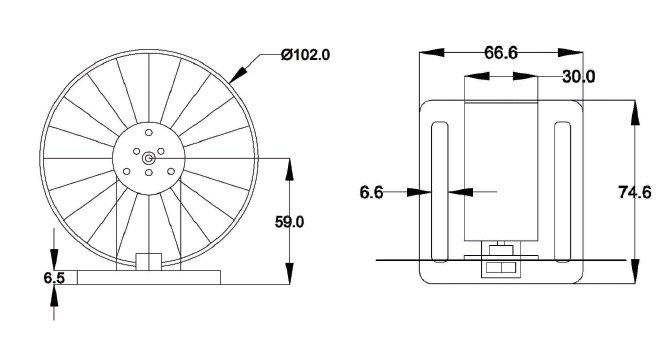

Технические характеристики сменных дисков
| Модель | Число щелей | Частотный диапазон |
|---|---|---|
| DCS540-01 | 2 | 1 – 99 Гц |
| DCS540-02 | 10 | 20 Гц – 1 кГц (стандартный) |
| DCS540-03 | 15 | 30 Гц – 1,5 кГц |
| DCS540-04 | 30 | 60 Гц – 3 кГц |
| DCS540-05 | 60 | 120 Гц – 5 кГц |
| DCS540-06 |
Внутр.: 5 Внешн.: 7 |
Внутр.: 10 – 500 Гц Внешн.: 14 – 700 Гц |
- Модуляция оптического излучения.
- Синхронное детектирование (lock-in).
- Спектроскопия и флуоресцентные измерения.
- Измерение времени жизни флуоресценции.
- Оптические измерения и научные исследования.
- Управление лазерными пучками в автоматизированных системах.
