AMPDM-S - оптические приемники до 19,5 ГГц
AMPDM-S- серия высокоскоростных оптических приемных модулей с усилителем.
- X- или Ku-диапазон.
- Полоса пропускания 0,3 - 12,0 ГГц или 0,8 - 19,5 ГГц.
- Диапазон длин волн от 1000 до 1650 нм.
- Входная оптическая мощность до +10 дБм.
- Чувствительность более 0,85 А/Вт при 1310 нм в Ku-диапазоне.
- Коэффициент усиления 15 дБ.
Производитель: NEON

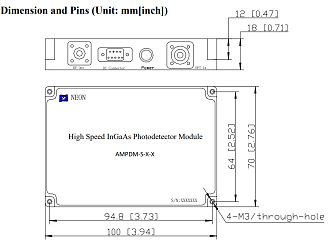

Модули высокоскоростных оптических приемников серии AMPDM-S предназначены для цифровых и аналоговых применений. Устройства состоят из InGaAs PIN-фотодиода и схемы усилителя, обеспечивающей коэффициент усиления до 15 дБ. Приемники предназначены для работы в X- или Ku-диапазоне с полосой пропускания до 12 или 19,5 ГГц соответственно. Ввод сигнала осуществляется через стандартное одномодовое волокно 9/125 мкм с коннекторами FC/PC или FC/APC, а вывод - через РЧ интерфейс SMA-K с выходным сопротивлением 50 Ом.
Особенности:
- Широкая полоса пропускания.
- Встроенная схема усилителя.
- Герметичная конструкция.
| Параметр |
Условия тестирования |
Значение | Ед. измерения | ||
|---|---|---|---|---|---|
|
Электрические / оптические характеристики (Tc = 22 ± 3°С)
|
|||||
| Диапазон длин волн | 1000 - 1650 | нм | |||
|
Диапазон частот
|
X-диапазон |
Ku-диапазон |
- | ||
|
Малосигнальная полоса пропускания (f-3dB)
|
Tc = 22 ± 3°С |
0,3 - 18,0 | 0,8 - 19,5 | ГГц | |
|
Чувствительность
|
VR = +12 В, Pin = 10 мВт |
1310 нм |
≥ 0,80 |
≥ 0,85 |
А/Вт |
| 1550 нм |
≥ 0,85 |
≥ 0,80 |
|||
|
Неравномерность амплитудной характеристики
|
Tc = -10 - +70°С |
≤ ±2 |
дБ | ||
|
Оптическая мощность насыщения
|
VR = +12 В, λ = 1550 нм AC модуляция |
+10 | дБм | ||
|
Коэффициент усиления РЧ сигнала
|
15 ± 1 | дБ | |||
|
Мощность насыщения выходного РЧ сигнала
|
+3 |
дБм | |||
|
Входная оптическая мощность (Pin)
|
0 - +10 | дБм | |||
|
Оптическая мощность выгорания
|
+13 | дБм | |||
|
КСВН выходного сигнала
|
≤ 2 |
- | |||
|
Напряжение смещения (VR)
|
12 | В | |||
|
Темновой ток
|
VR = 12 В |
≤ 10 |
нА | ||
|
Выходное сопротивление
|
|
50 | Ом | ||
|
Диапазон температур хранения
|
-10 - +70 |
°С |
|||
|
Диапазон рабочих температур (Tc)
|
-10 - +70 |
°С |
|||
|
Температура пайки свинцом
|
280 (10 с) |
°С |
|||
|
Параметры источника питания (Tc = 22 ± 3°С)
|
|||||
|
Напряжение
|
+12 | В | |||
|
Ток
|
Vin= +12 В |
0,1 | А | ||
|
Коннекторы
|
|||||
|
ВЧ интерфейс
|
SMA-K | - | |||
|
Оптический интерфейс
|
FC/APC или FC/PC | - | |||
- Высокоскоростная волоконно-оптическая связь.
- Обработка радиолокационной информации.
- Высокоскоростное тестирование и измерение сигналов.
AMPDM-S - оптические приемники до 19,5 ГГц 528.07(Kб)
| AMPDM | S | X | X |
|---|---|---|---|
|
|
Коэффициент усиления: S: 15 дБ |
Полоса пропускания: X: 0,3 - 12,0 ГГц Ku: 0,8 - 19,5 ГГц |
Тип коннектора: A: FC/APC P: FC/PC |
