HSPDM - оптические приемники до 30 ГГц

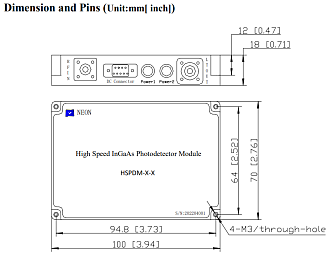

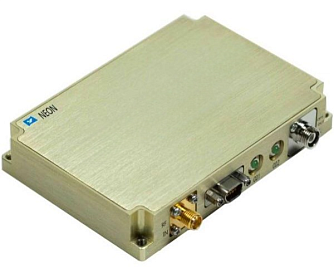

HSPDM - серия высокоскоростных оптических приемных модулей.
- C-, X-, Ku, Ku+- или K+-диапазон.
- Полоса пропускания 8 ГГц, 12 ГГц, 18 ГГц, 22 ГГц или 30 ГГц.
- Диапазон длин волн от 1000 до 1650 нм.
- Входная оптическая мощность до +10 дБм.
- Напряжение смещения 3,3 В или 5 В.
- Чувствительность более 0,95 А/Вт при 1550 нм в C-диапазоне.
Производитель: NEON
Модули высокоскоростных оптических приемников серии HSPDM предназначены для цифровых и аналоговых применений. Устройства состоят из InGaAs PIN-фотодиода, схемы управления с длиной волны отклика от 1250 до 1650 нм, а также необходимой согласующей электроники. Приемники обеспечивают полосу пропускания 8 ГГц, 12 ГГц, 18 ГГц, 22 ГГц или 30 ГГц в зависимости от модели, а рабочее напряжение составляет +3,3 В или +5 В. Ввод сигнала осуществляется через стандартное одномодовое волокно 9/125 мкм с коннекторами FC/PC или FC/APC, а вывод - через РЧ интерфейс SMA или 2,92 мм с сопротивлением 50 Ом.
Особенности:
- Широкая полоса пропускания.
- Встроенная схема Bias-T.
- Связь по переменному току.
- Герметичная конструкция.
| Параметр |
Условия тестирования |
Значение | Ед. измерения | ||||||
|---|---|---|---|---|---|---|---|---|---|
|
Электрические / оптические характеристики (Tc = 22 ± 3°С)
|
|||||||||
|
Диапазон длин волн
|
1000 - 1650 | нм | |||||||
|
Диапазон частот
|
C |
X |
Ku | Ku+ | K+ | PLUS | - | ||
|

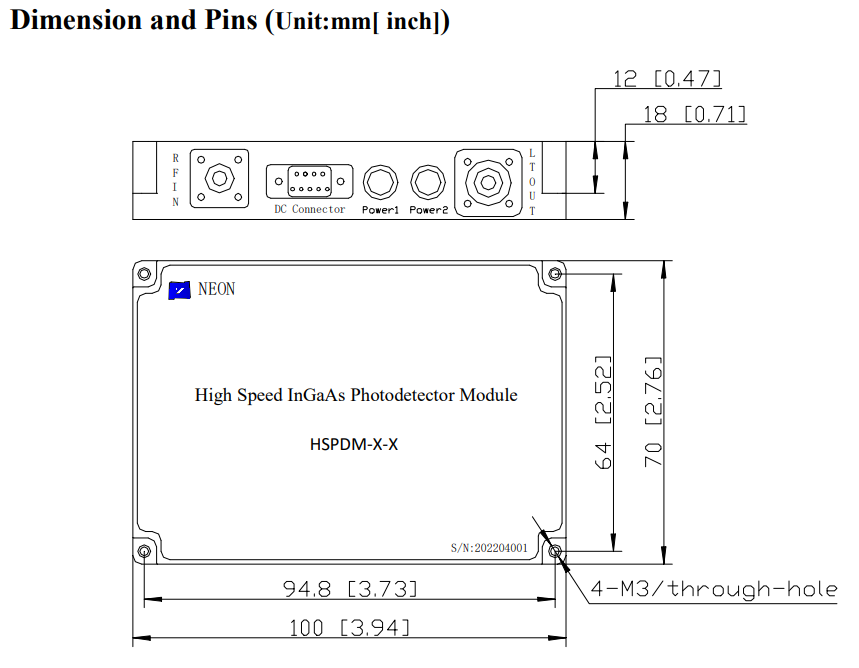

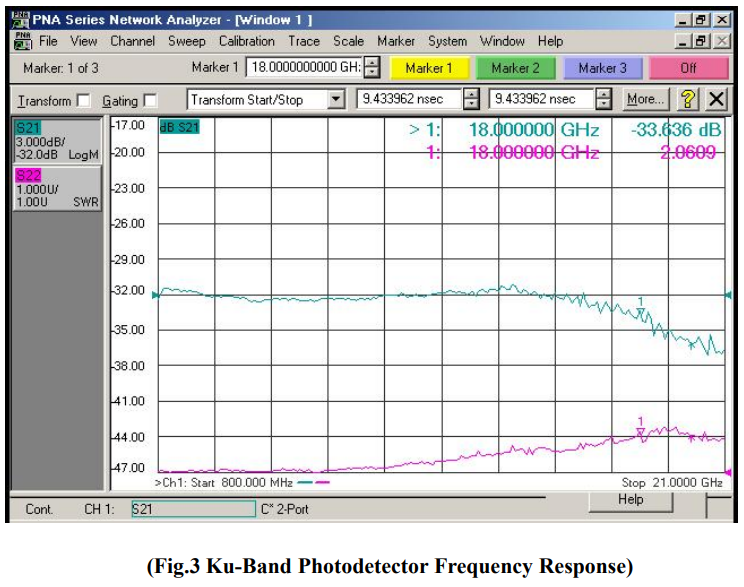

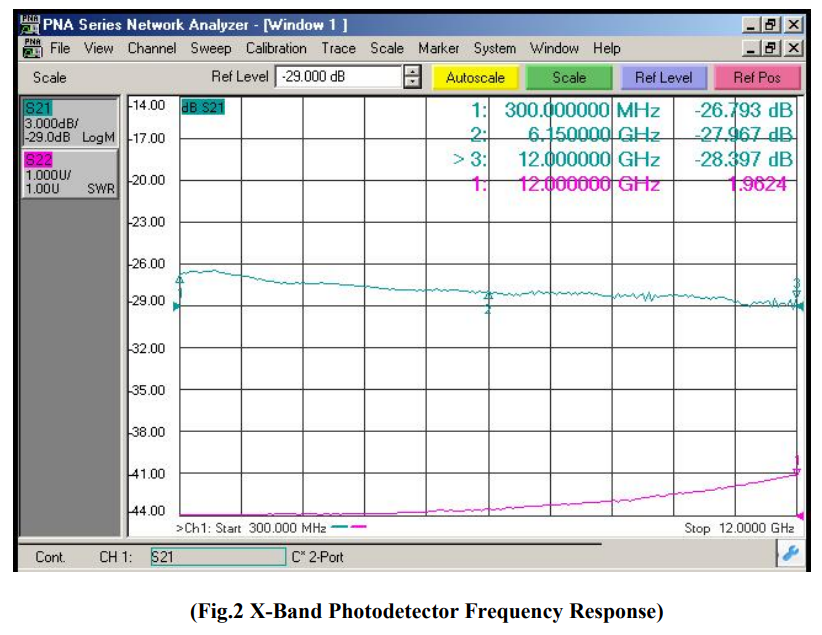

Малосигнальная полоса пропускания (f-3dB)
|
Tc = 22 ± 3°С |
0,1 - 8 | 0,3 - 12 | 0,8 - 18 | 2 - 22 | 2 - 30 | 0,3 - 18 | ГГц | |
|
Чувствительность
|
VR, Pin = 1 мВт |
1310 нм |
≥ 0,85 |
≥ 0,85 |
≥ 0,80 |
≥ 0,75 |
≥ 0,75 |
≥ 0,75 |
А/Вт |
| 1550 нм |
≥ 0,95 |
≥ 0,95 |
≥ 0,75 |
≥ 0,70 |
≥ 0,65 |
≥ 0,70 |
|||
|
Неравномерность амплитудной характеристики
|
Tc = -40 - +85°С |
≤ ±1,5 |
≤ ±1,5 |
≤ ±1,5 |
≤ ±2 |
≤ ±2 |
≤ ±1,5 |
дБ | |
|
КСВН выходного сигнала
|
|
≤ 2 |
≤ 2 |
≤ 2,5 |
≤ 2,5 |
≤ 2,5 |
≤ 2,5 |
- | |
|
Напряжение смещения (VR)
|
+3,3 |
+3,3 |
+3,3 |
+3,3 |
+5 |
+5 |
В | ||
|
Оптическая мощность насыщения
|
VR = +12 В, λ = 1550 нм AC модуляция |
+7 |
+7 |
+7 |
+7 |
+7 |
+10 |
дБм | |
|
Темновой ток
|
VR |
≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | нА | |
|
Мощность насыщения выходного РЧ сигнала
|
-10 |
дБм | |||||||
|
Выходное сопротивление
|
50 |
Ом |
|||||||
|
Коннекторы
|
|||||||||
|
ВЧ интерфейс
|
SMA |
SMA |
SMA |
2,92 мм |
2,92 мм |
SMA |
- | ||
|
Оптический интерфейс
|
FC/APC или FC/PC | - | |||||||
| Типичные и абсолютные максимальные значения | |||||||||
|
Диапазон температур хранения |
Типичное значение | -45 - +85 |
°С |
||||||
| Номинальное значение | -55 + 100 | ||||||||
| Диапазон рабочих температур (Tc) |
Типичное значение |
25 |
°С |
||||||
|
Номинальное значение |
-40 - +85 | ||||||||
|
Напряжение смещения (VR) |
Типичное значение |
3,3 или 5 | В | ||||||
|
Номинальное значение |
2,8 - 5,25 | ||||||||
|
Входная оптическая мощность (Pin) |
Типичное значение |
+3 | дБм | ||||||
|
Номинальное значение |
+10 | ||||||||
|
Оптическая мощность выгорания |
Типичное значение |
- | дБм | ||||||
|
Номинальное значение |
+13 | ||||||||
|
Температура пайки свинцом |
Типичное значение |
260 (10 с) |
°С |
||||||
|
Номинальное значение |
330 (10 с) | ||||||||
- Высокоскоростная волоконно-оптическая связь.
- Обработка радиолокационной информации.
- Высокоскоростное тестирование и измерение сигналов.
HSPDM - оптические приемники до 30 ГГц 750.31(Kб)
| HSPDM | X | X |
|---|---|---|
|
|
Полоса пропускания: С: 0,1 - 8 ГГц X: 0,3 - 12,0 ГГц Ku: 0,8 - 19,5 ГГц Ku+: 2 - 22 ГГц K+: 2 - 30 ГГц Plus: 0,3 - 18 ГГц |
Тип коннектора: A: FC/APC P: FC/PC |
