AP - юстировочные диски из матового стекла
- Материал оптического компонента: N-BK7.
- Диапазон длин волн: 350 - 2000 нм.
- Диаметр диска: 25,4 / 55 мм.
- Диаметр центрального отверстия: 1 / 12 мм.
- Зернистость: 600 / 1500 грит.
Юстировочные диски серии AP изготовлены из двухстороннего матового рассеивающего стекла, в центре которого расположено юстировочное отверстие. Они могут использоваться для настройки и тестирования оптических систем.
Принцип работы юстировочных дисков следующий: пучок света проходит через отверстие в центре диска, из-за матовой поверхности стекла часть света рассеивается, что позволяет увидеть возможные аберрации, возникшие вследствие неправильной юстировки. Путем регулировки положения, наклона или поворота оптической системы можно минимизировать искажения.
Схема прохождения пучка через юстировочный диск.
Благодаря высоким коэффициентам рассеяния и диффузного отражения можно контролировать состояние, размер и положение пучка и регулировать его траекторию в режиме реального времени. Кроме того, юстировочные диски могут использоваться для проверки и тестирования оптических систем на точность и надежность.
| Параметр | Значение | Ед.измерения | ||||||
|---|---|---|---|---|---|---|---|---|
| Модель |

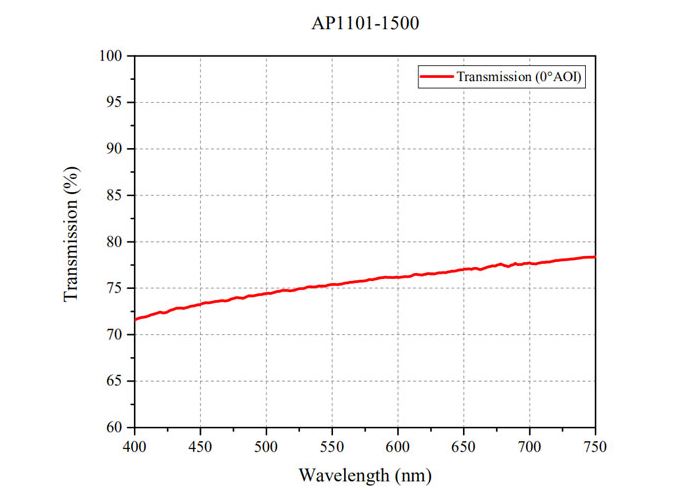

AP1101-1500 |
AP1512-600 |
|
|||||
|
Материал
|
N-BK7 |
- | ||||||
| Покрытие |
Без покрытия |
|||||||
| Длина волны | 350 - 2000 | нм | ||||||
|
Диаметр диска
|
25,4 | 55 | мм | |||||
|
Допуск на диаметр диска |
+0,00/-0,25 | мм | ||||||
|
Диаметр юстировочного отверстия
|
1 | 12 | мм | |||||
| Допуск на диаметр отверстия |
±0,1
|
+0,1/-0,0
|
мм | |||||
| Толщина | 2 | 3,5 | мм | |||||
| Допуск на толщину |
±0,2
|
мм | ||||||
|
Зернистость |
1500 (с двух сторон) |
600 (с одной стороны) | грит | |||||
| Апертура |
>90%CA
|
- | ||||||
