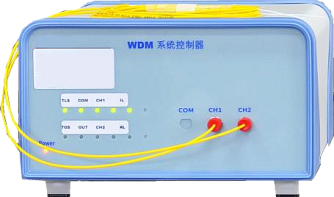

ZATS-CWDM/LWDM - автоматические системы тестирования
- Рабочий диапазон длин волн 1250 - 1700 нм.
- Число каналов 2 / 18.
- Погрешность вносимых потерь < ±0,05 дБ при сварке волокна, < ±0,15 дБ при подключении через коннектор.
- Глубина тестирования изоляции > 45 дБ.
- Глубина тестирования обратных потерь 50 дБ (мин.), 55 дБ (тип.).
- Погрешность PDL < 0,05 дБ.
Серия автоматических тестовых систем ZATS-CWDM/LWDM разработана специально для проведения высокоточных измерений оптических приборов. Позволяет производить тестирование и анализ следующих характеристик CWDM/LWDM устройств и модулей: обратные потери, центральная длина волны и её отклонение, полоса пропускания, пиковая длина волны, поляризационно зависимые потери (PDL), изоляция между соседними и несоседними каналами, пульсации спектра.
Интеграция этих тестовых систем позволяет повысить эффективность измерений и качество тестирования, снизить трудозатраты и вероятность ошибок. К заказу доступен широкий спектр конфигураций — выбор типа устройства, числа каналов (2 или 18), типа тестового источника (BLS - широкополосный источник света или D/BLS - широкополосный источник света с дополнительным источником), типа поляризационного тестирования, вида ПО.
- Широкий спектр измеряемых параметров.
- Поддержка низкотемпературного и высокотемпературного тестирования.
- Автоматическое сохранение данных и формирование отчётов.
- Поддержка пользовательских шаблонов форматов отчётов.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| Рабочая длина волны | 1250 - 1700 | нм | ||
| Число каналов | 2, 18 | нм | ||
| Индексы измеряемых параметров | IL, Ripple, Adj, Nadj, CWL, CWL_ERR, BW, PDL, RL | - | ||
| Погрешность вносимых потерь |
< ±0,05 при сварке волокна, < ±0,15 при подключении через коннектор |
дБ | ||
| Глубина тестирования изоляции | > 45 | дБ | ||
| Глубина тестирования обратных потерь | < 55 | дБ | ||
| Погрешность тестирования обратных потерь | < 3 | |||
| Погрешность PDL |
< 0,05 |
дБ | ||
| Скорость измерения спектра | < 15 | с | ||
| Тип коннектора |
FC/APC по умолчанию, другие по запросу |
- | ||
| Рабочее напряжение, постоянный ток |
мин.: 100 тип.: 220 макс.: 240 |
В | ||
| Рабочий диапазон температур |
+15 ~ +35 |
℃ |
||
| Рабочий диапазон относительной влажности |
0 ~ 75 |
% | ||
| Диапазон температур хранения |
-5 ~ +40 |
℃ |
||
| Диапазон относительной влажности при хранении |
0 ~ 85 |
% | ||
- Тестирование устройств и модулей CWDM.
- Тестирование устройств FWDM.
- Тестирование устройств и модулей LWDM.
- Тестирование устройств и модулей MWDM.
- Тестирование PLC, делителей, изоляторов.
Артикул: ZATS-X1-Y-2-P3-Z
| X: тип | 1: число каналов | Y: тип тестового источника | 2: число | P3: тип тестирования PDL | Z: программа тестирования |
|---|---|---|---|---|---|
|
CWDM FWDM LWDM MWDM |
2: 2 канала 18: 18 каналов |
BLS: широкополосный источник TLS/TOS: широкополосный источник и дополнительный |
2: 2 4: 4 |
P0: без PDL P1: точечный PDL-тест |
N: сканирование R: сканирование + измерение обратных потерь D: сканирование + измерение обратных потерь + прямое подавление |
| Модель | Описание | |
|---|---|---|
| ZATS-X1-Y-2-P3-Z | Автоматическая система тестирования. Требуется указать параметры. |
