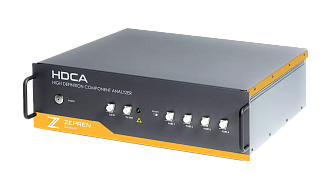

HDCA - анализаторы оптических компонентов высокого разрешения

Анализатор оптических компонентов высокого разрешения HDCA представляет собой передовую измерительную систему, предназначенную для полной характеризации пассивных оптических устройств с высочайшей точностью и скоростью. Прибор обеспечивает измерение спектральных профилей вносимых (IL) и обратных (RL) потерь, а также поляризационно-зависимых потерь (PDL) с фемтометровым разрешением в полностью автоматизированном режиме.

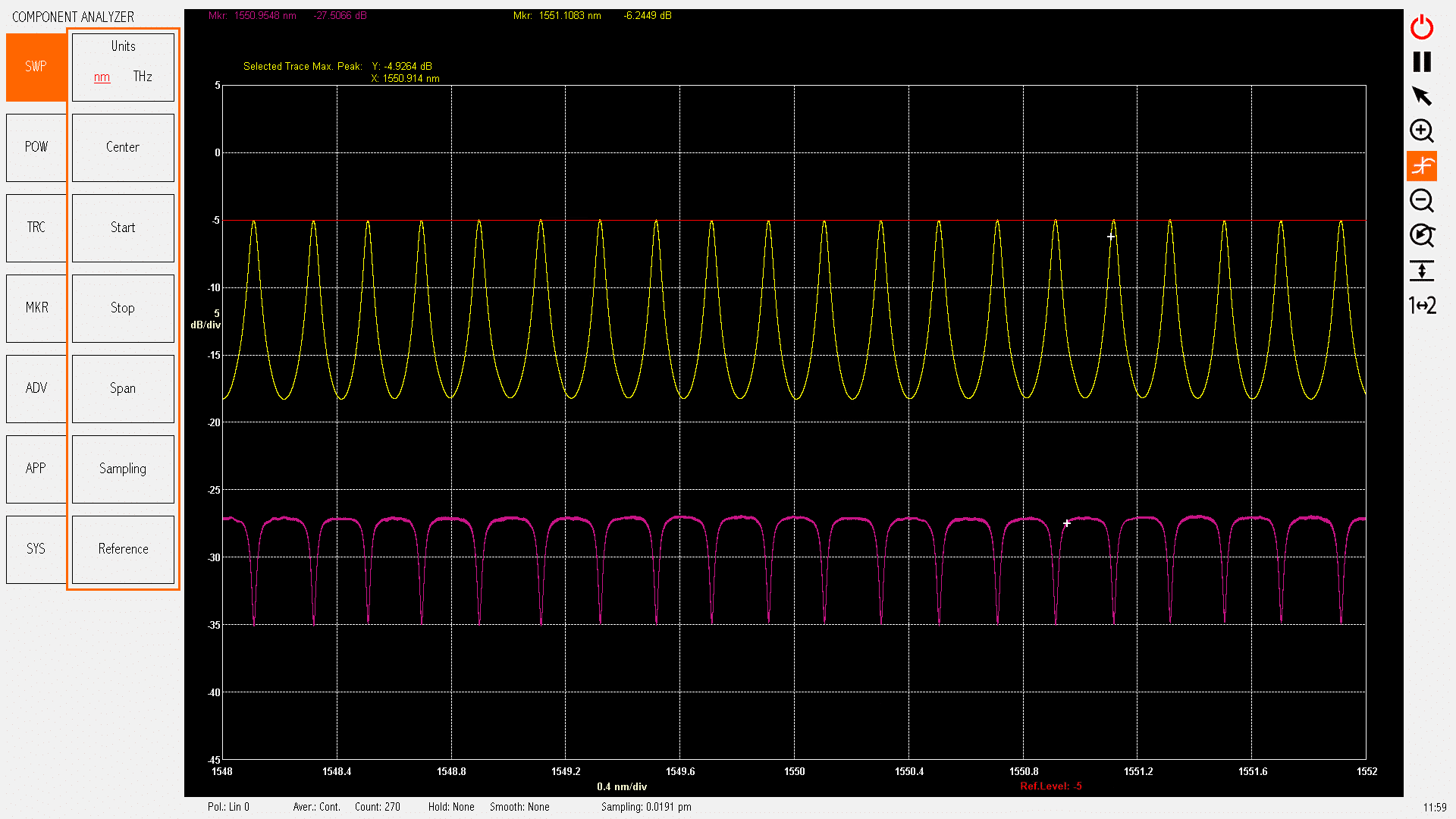

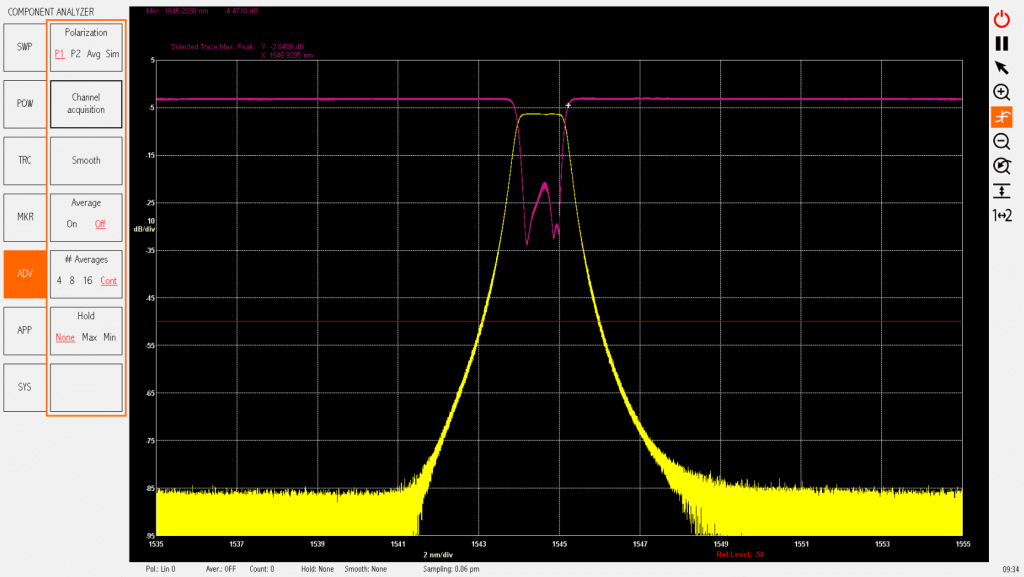

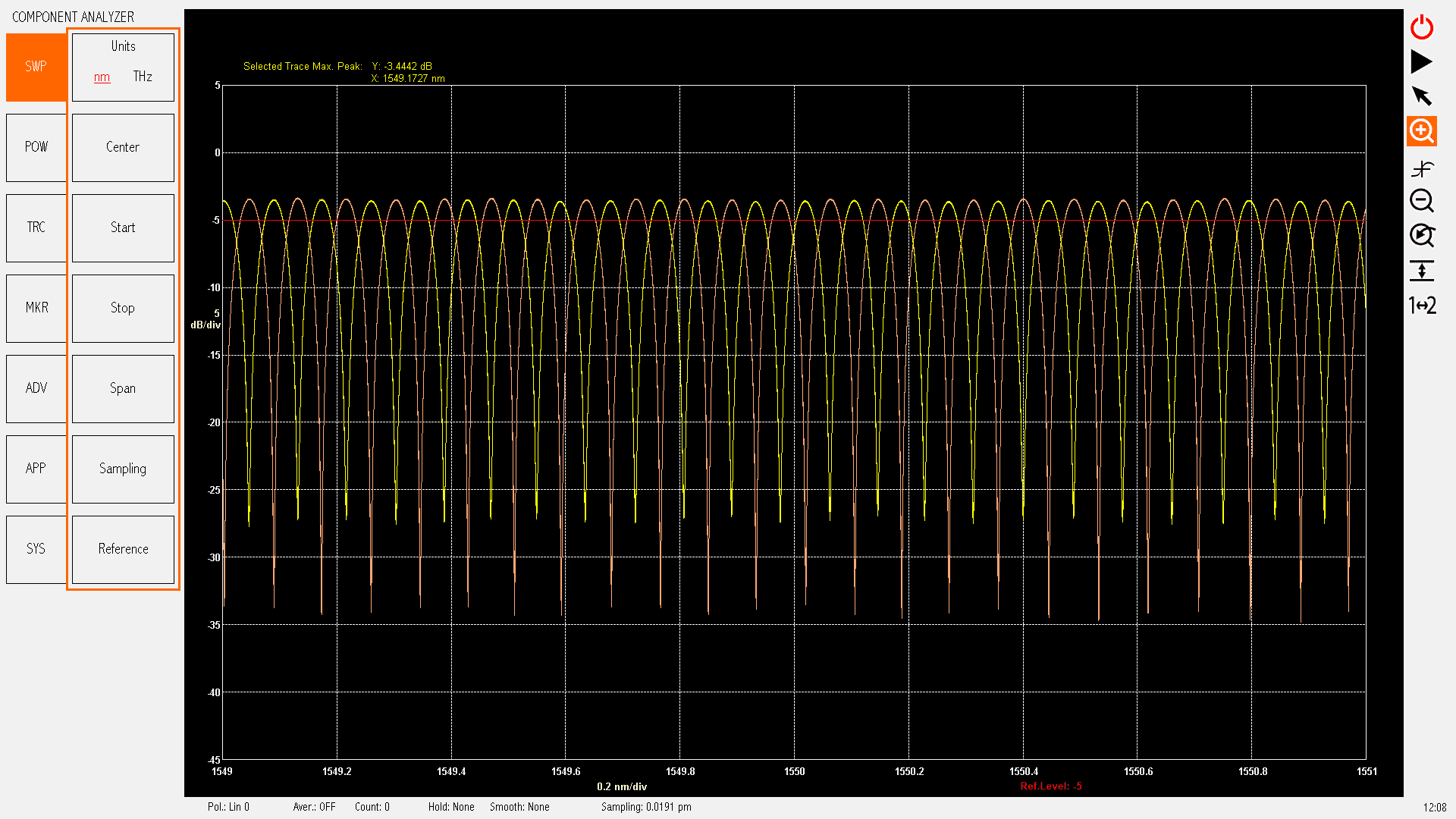

Интерфейс

Ключевыми преимуществами системы являются исключительная точность определения длины волны (±0,5 пм), повторяемость (±0,15 пм) и высокое спектральное разрешение до 2,4 фм. Динамический диапазон превышает 85 дБ при выполнении одиночного сканирования, что позволяет анализировать компоненты с низкими уровнями сигнала. Измерительный цикл занимает всего 0,4 секунды, обеспечивая возможность наблюдения процессов в реальном времени. Широкий спектральный охват включает O-диапазон (1265-1345 нм) и расширенный C+L-диапазон (1510-1620 нм).

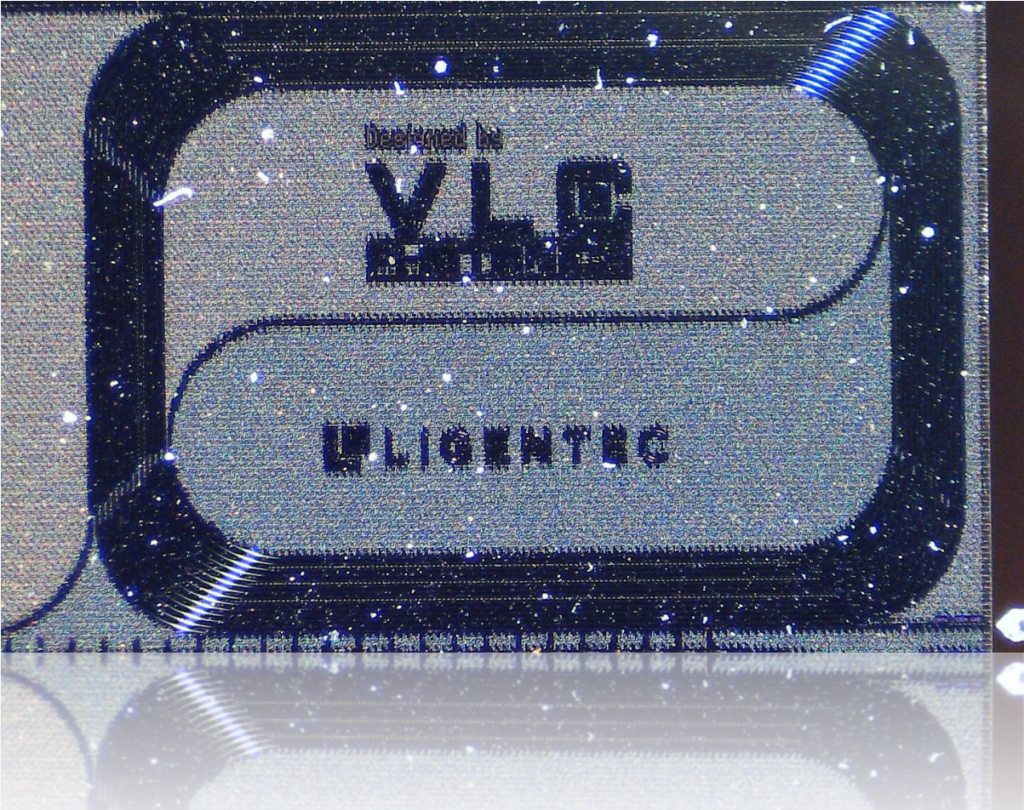

Особенностью платформы HDCA является её модульная архитектура, которая была расширена за счет интеграции опции OFDR (Optical Frequency Domain Reflectometry). Данная опция добавляет системе возможности рефлектометрии с пространственным разрешением до 6 мкм и нулевой мертвой зоной, что позволяет проводить внутренний анализ фотонных интегральных схем (PIC) и точно локализовать дефекты в волоконных компонентах. Комбинация двух методов в одном приборе создает универсальное решение для научных исследований и контроля производства, позволяя переходить от макроскопической характеризации компонента к микроскопическому анализу распределенных параметров его структуры.

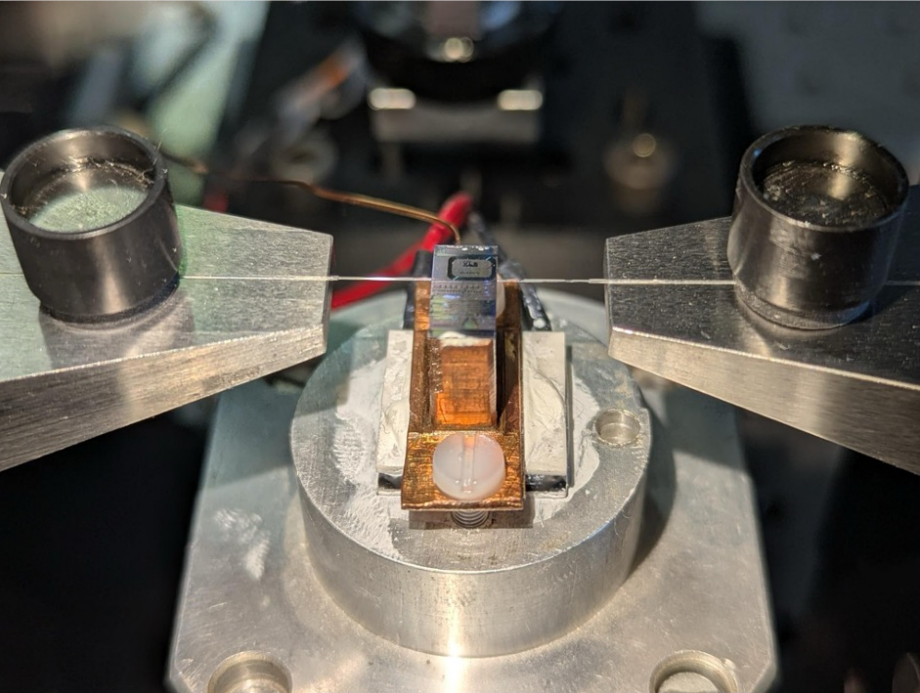

Тестирование компонентов

Система поддерживает характеризацию спектров для TE и TM мод, конфигурируемое количество точек измерения (до 10 миллионов), а также проведение калиброванных измерений. Совместимость с внешними перестраиваемыми лазерными источниками (TLS) обеспечивает дополнительную гибкость конфигурации измерительного стенда.
