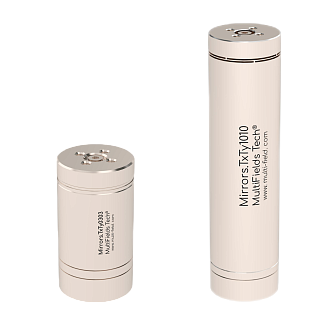

Mirrors.TxTy0303/1010 - вращательные пьезоэлектрические держатели оптики

Mirrors.TxTy0303/1010 - серия вращательных пьезоэлектрических держателей оптики с миллисекундным временем отклика и высоким разрешением.

Миллисекундный отклик.
Разрешение <1 мкрад
Варианты исполнения: немагнитное исполнение (NM), исполнение
для высокого вакуума (HV) и сверхвысокого вакуума (UHV).

Производитель: MULTIFIELDS TECHNOLOGIES

Узнать цену

Задать вопрос

Пьезопозиционеры Mirrors.TxTy0303/1010 поддерживают работу в режиме обратной связи и без неё.

Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотного сигнала напряжения пилообразной формы управляются аналоговым сигналом. Благодаря высокому разрешению аналогового сигнала, платформа может достигать большей точности позиционирования. Подробнее о режимах управления пьезопозиционерами MultiFIelds в материале.

Параметр

Значение

Ед.измерения

Модель

Mirrors.TxTy0303

Mirrors.TxTy1010

Исполнение

Cтандартное, NM*, HV**, UHV***

Оси перемещения

θX и θY

Размеры

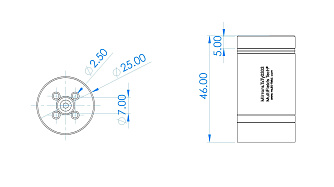

Ø25 × 46

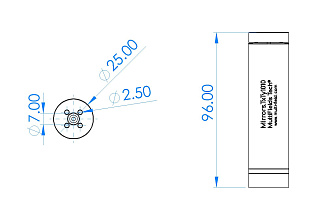

Ø25 × 96

Материал корпуса

Аллюминиевый сплав и
нержавеющая сталь

Перемещение θX и θY

Разрешение (без обратной связи)

мкрад

Разрешение (с обратной связью)

мкрад

Ошибка линеаризации

Резонансная частота θX и θY
(без нагрузки)

Расстояние от точки поворота до
поверхности платформы

Встроенный датчик (с обратной связью)

Максимальное управляющее
напряжение

Рабочий температурный диапазон

-20 — 80

Тип кабеля

D-Sub 3W3

Длина кабеля

Совместимый контроллер

MC - Archimedes.N3S

*.NM - немагнитное исполнение.

**.HV - исполнение для высокого вакуума до 1E-7 мбар.

***.UHV - исполнение для сверхвысокого вакуума до 2E-11 мбар.

Нанотехнологии и микросистемная техника.
Производство интегральных схем и полупроводниковых устройств.
Создание наноструктур.
Научные исследования.
Измерение высоких энергий.
Микроскопия сверхвысокого разрешения.
Электронная и сканирующая зондовая микроскопия.
Дифрактометрия.

Mirrors.TxTy0303/1010 - вращательные пьезоэлектрические держатели оптики 240.07(Kб)

Модель	Описание
Mirrors.TxTy0303	Вращательный пьезоэлектрический держатель оптики. Размеры Ø25 × 46 мм. Перемещение θX и θY 1,5 мкрад. Управление с обратной связью с разрешением 0,1 мкрад. Стандартное исполнение.
Mirrors.TxTy0303.NM	Вращательный пьезоэлектрический держатель оптики. Размеры Ø25 × 46 мм. Перемещение θX и θY 1,5 мкрад. Управление с обратной связью с разрешением 0,1 мкрад. Немагнитное исполнение.
Mirrors.TxTy0303.HV	Вращательный пьезоэлектрический держатель оптики. Размеры Ø25 × 46 мм. Перемещение θX и θY 1,5 мкрад. Управление с обратной связью с разрешением 0,1 мкрад. Исполнение для высокого вакуума до 1E-7 мбар.
Mirrors.TxTy0303.UHV	Вращательный пьезоэлектрический держатель оптики. Размеры Ø25 × 46 мм. Перемещение θX и θY 1,5 мкрад. Управление с обратной связью с разрешением 0,1 мкрад. Исполнение для сверхвысокого вакуума до 2 E-11 мбар.
Mirrors.TxTy1010	Вращательный пьезоэлектрический держатель оптики. Размеры Ø25 × 96 мм. Перемещение θX и θY 5 мкрад. Управление с обратной связью с разрешением 0,5 мкрад. Стандартное исполнение.
Mirrors.TxTy1010.NM	Вращательный пьезоэлектрический держатель оптики. Размеры Ø25 × 96 мм. Перемещение θX и θY 5 мкрад. Управление с обратной связью с разрешением 0,5 мкрад. Немагнитное исполнение.
Mirrors.TxTy1010.HV	Вращательный пьезоэлектрический держатель оптики. Размеры Ø25 × 96 мм. Перемещение θX и θY 5 мкрад. Управление с обратной связью с разрешением 0,5 мкрад. Исполнение для высокого вакуума до 1E-7 мбар.
Mirrors.TxTy1010.UHV	Вращательный пьезоэлектрический держатель оптики. Размеры Ø25 × 96 мм. Перемещение θX и θY 5 мкрад. Управление с обратной связью с разрешением 0,5 мкрад. Исполнение для сверхвысокого вакуума до 2 E-11 мбар.
