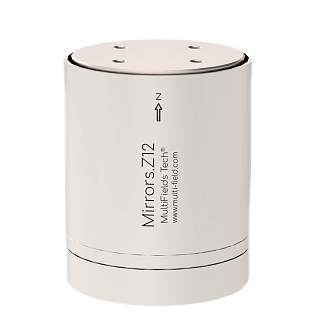

Mirrors.Z12 - подъемные пьезоэлектрические держатели оптики

Mirrors.Z12 - серия подъемных пьезоэлектрических держателей оптики с миллисекундным временем отклика и высоким разрешением.

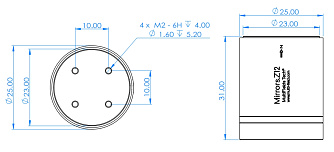

  • Размеры Ø 25 × 31 мм.
  • Время отклика < 1 мс.
  • Разрешение при управлении с обратной связью 0,2 нм.
  • Диапазон передвижения при управлении с обратной связью 12 мкм.
  • Варианты исполнения: немагнитное исполнение (NM), исполнение
    для высокого вакуума (HV) и сверхвысокого вакуума (UHV).
Производитель:  MULTIFIELDS TECHNOLOGIES
Узнать цену

Пьезопозиционеры Mirrors.Z12 поддерживают работу в режиме обратной связи и без неё.

Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотного сигнала напряжения пилообразной формы управляются аналоговым сигналом. Благодаря высокому разрешению аналогового сигнала, платформа может достигать большей точности позиционирования. Подробнее о режимах управления пьезопозиционерами MultiFIelds в материале.

Параметр Значение Ед.измерения
Исполнение
Cтандартное .NM* .HV** .UHV***
Оси перемещения
Z
Размеры
 Ø25 × 31
 мм
Материал корпуса
Нержавеющая сталь
Перемещение (без обратной связи)
15
мкм
Перемещение (с обратной связью)
12 мкм
Разрешение (с обратной связью)
0,2 нм
Ошибка линеаризации
0,03 %
Жесткость
40 Н/мкм
Резонансная частота (без нагрузки)
4 кГц
Максимальная нагрузка
200 г
Встроенный датчик (с обратной связью)
SGS
Максимальное управляющее
напряжение
150
 В
Рабочий температурный диапазон
15 - 40 ℃
Тип кабеля
D-Sub 3W3
Длина кабеля
1 м
Масса
80 г
*.NM - немагнитное исполнение.
**.HV - исполнение для высокого вакуума до 1E-7 мбар.
***.UHV - исполнение для сверхвысокого вакуума до 2E-11 мбар.

  • Нанотехнологии и микросистемная техника.
  • Производство интегральных схем и полупроводниковых устройств.
  • Создание наноструктур.
  • Научные исследования.
  • Измерение высоких энергий.
  • Микроскопия сверхвысокого разрешения.
  • Электронная и сканирующая зондовая микроскопия.
  • Дифрактометрия.

Модель Описание
Mirrors.Z12 Подъемный пьезоэлектрический держатель оптики. Размеры Ø25 × 31 мм. Нагрузка 200 г. Перемещение до 15 мкм. Управление с обратной связью с разрешением 0,2 нм. Стандартное исполнение.
Mirrors.Z12.NM Подъемный пьезоэлектрический держатель оптики. Размеры Ø25 × 31 мм. Нагрузка 200 г. Перемещение до 15 мкм. Управление с обратной связью с разрешением 0,2 нм. Немагнитное исполнение.
Mirrors.Z12.HV Подъемный пьезоэлектрический держатель оптики. Размеры Ø25 × 31 мм. Нагрузка 200 г. Перемещение до 15 мкм. Управление с обратной связью с разрешением 0,2 нм. Исполнение для высокого вакуума до 1E-7 мбар.
Mirrors.Z12.UHV Подъемный пьезоэлектрический держатель оптики. Размеры Ø25 × 31 мм. Нагрузка 200 г. Перемещение до 15 мкм. Управление с обратной связью с разрешением 0,2 нм. Исполнение для сверхвысокого вакуума до 2 E-11 мбар.
