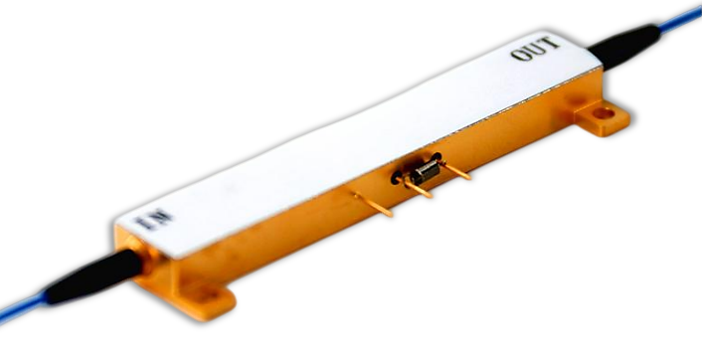

LIM-1840-200-300-PA - 1840 нм 300 МГц фазовый модулятор
Фазовые электрооптические модуляторы на основе ниобата лития серии LIM-1840-200-300-PA.
- Рабочая длина волны: 1840 ± 25 нм
- Полоса модуляции: до 300 МГц.
- Вносимые потери: до 4 дБ.
- Полуволновое напряжение: до 3 В.
Фазовые модуляторы на основе кристалла LiNbO3 серии LIM-1840-200-300-PA широко используются в высокоскоростных оптических системах связи, лазерном зондировании и радиофотонике. Модуляторы, основанные на технологии диффузии титана и протонно-ионного обмена, имеют стабильные физические и химические характеристики, которые удовлетворяют требованиям большинства задач в различных областях применения
Особенности:
- Низкие вносимые потери.
- Высокая точность модуляции.
- Гибкость подключения.
- Низкое полуволновое напряжение.
- Компактность.
| Параметр | Значение | Единица измерения | |
|---|---|---|---|
|
Оптические характеристики
|
|||
|
Рабочая длина волны
|
1840 ± 25 | нм | |
|
Вносимые потери
|
≤ 4 | дБ | |
|
Макс. входная оптическая мощность
|
200 (APE) | 100 (Ti) | мВт |
|
Коэффициент ослабления поляризации
|
- 23 (APE) | -20(Ti) | дБ |
|
Обратные потери
|
≥ 45 | дБ | |
|
Электрические и механические характеристики
|
|||
|
Полуволновое напряжение
|
≤ 3 | В | |
|
Тип электрода
|
Двухтактный |
|
|
|
Рабочая частота
|
300 | МГц | |
|
Разъем
|
3PIN |
|
|
|
Тип выходного волокна
|
Panda PM, FC/UPC или FC/APC |
|
|
|
Габариты и условия эксплуатации
|
|||
|

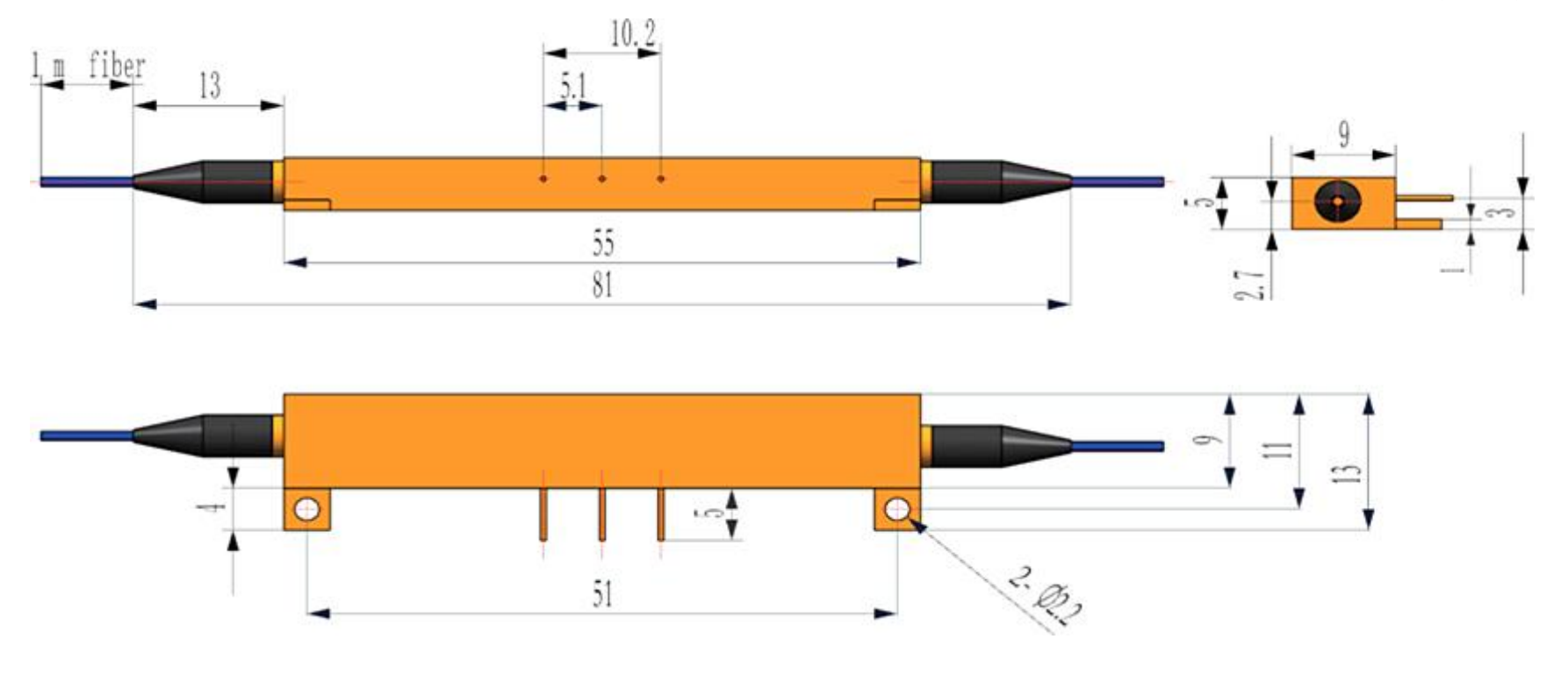

Размеры
|
55 × 9 × 5 | мм | |
|
Рабочая температура
|
-45 ~ +70 | °C | |
|
Температура хранения
|
-55 ~ +85 | °C | |
- Прецизионные интерферометрические системы.
- Квантовые коммуникационные системы.
- Лазерные системы с фазовой стабилизацией.
- Волоконно-оптические датчики давления и деформации.
